WRA480-24

Chinfa Electronics
AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 20 А; Стабилизация: напряжение; Вход: 3x380В
развернуть ▼ свернуть ▲
Фотография серии WRA480

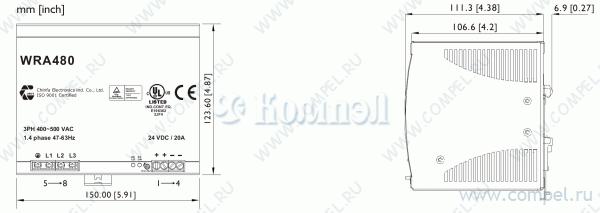

Чертеж серии WRA480



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, параллельное включение, сухой контакт DC OK
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 150×118×124 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ TDR-480-24 (MW)

— в коробках 8 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ NDR-480-24 (MW)

— в коробках 8 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid
A+ LIF480-10B24R2 (MORNSUN)

— в коробках 2 шт КЗ, перегрузка, перегрев, перенапряжение — — — — AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid
A+ LIHF480-23B24 (MORNSUN)

— в коробках 5 шт КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения — — —
A+ WDR-480-24 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24...28 В; I1: до 20 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid
A+ SDR-480-24 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24...28 В; I1: до 20 А;... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
A+ SDR-480P-24 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24 В; I1: до 20 А; Стаб... ККМ, сухой контакт DC OK, параллельное включение, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
A+ DRP-480-24 (MW)

— в коробках 6 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24...28 В; I1: до 20 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid
A+ LITF480-26B24 (MORNSUN)

— в коробках 8 шт параллельное включение, управление по RS485 КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ DRA480-24A (CHINFA)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 2... ККМ, параллельное включение, сухой контакт DC OK КЗ, перегрузка, перенапряжение — — AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid

Файлы 1

показать свернуть
WRA480 SERIES 3PH AC - DC DIN RAIL MOUNTABLE 480W INDUSTRIAL CONTROL EQUIPMENT FEATURES 3 PHASE AC INPUT VOLTAGE COMPACT DESIGN HIGH EFFICIENCY UP TO 91% PARALLEL FUNCTION AVAILABLE (SWITCH) SELECTION CHART WRA 480 - 24 Wattage 24 : 24V OUT 48 : 48V OUT MODEL LIST INPUT VOLTAGE MODEL NO. OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models OUTPUT CURRENT EFF. (min.) EFF. (typ.) WRA480-24 3o 340~575VAC 480 WATTS + 24 VDC 20A 88% 90% WRA480-48 3o 340~575VAC 480 WATTS + 48 VDC 10A 89% 91% max. max. unit unit SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. Isolation voltage Input / Output Isolation resistance Input / Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -25 typ. typ. 3,000 o VAC M + 71 o 2.5 o Derating Vi nom, from +61 to +71 C Storage temperature Non operational -25 + 85 Relative humidity Vi nom, Io nom 20 95 Dimension Screw terminal type Cooling Free air convection Case material Metal www.chinfa.com 2007.11.15 L124 x W150 x D118 C %/ C o C % RH mm sales@chinfa.com PDF
Документация на серию WRA480

WRA480(20071115).cdr

Дата модификации: 15.11.2007

Размер: 763.5 Кб

4 стр.

    Публикации 2

    показать свернуть
    08 апреля 2014
    статья

    DIN-рейка плюс электросеть: источники электропитания для промышленной автоматики и систем безопасности

    Как выбрать необходимое в обширной номенклатуре AC/DC–модулей, предлагаемых компанией КОМПЭЛ для организации электропитания промавтоматики и систем безопасности? Рассмотрим продукцию трех производителей – MEAN WELL, TDK–Lambda и... ...читать

    30 июля 2013
    новость

    WRA - семейство 3-х фазных источников питания на DIN-рейку

    На складе Компэл значительно расширилась линейка 3–х фазных источников питания для установки на DIN – рейку. Линейка источников питания в диапазоне мощности от 120 до 960 Вт представлена сериями WRA120, WRA240, WRA480 и WRA960 от... ...читать
