A302-2K5-F3

DC-AC, 2500Вт, Uвх=20-30В, один выход 230В, 50Гц, прямоуг. форма, 430х210х159 мм, 0...30°С, тепловая защита +60+/-5°С (корпус) Производитель: MEAN WELL
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность
Входное напряжение DC
Выходное напряжение AC
Форма выходного напряжения

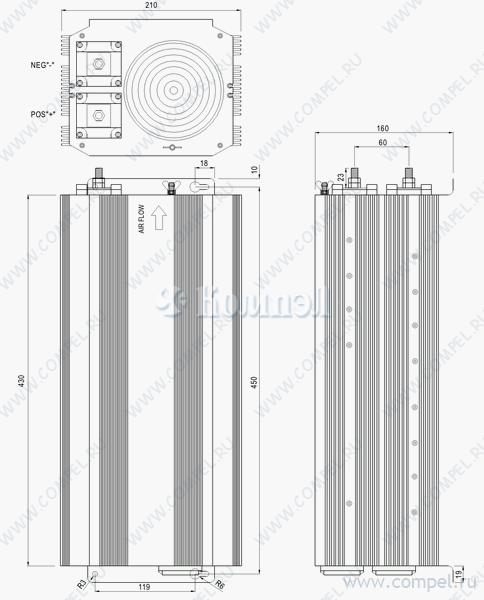

Размер 430×210×159 мм
Рабочая температура
  Примечания: Дистанционное включение/выключение с помощью дополнительного оборудования (поставляется отдельно), Сигнализация о снижении напряжения аккумуляторной батареи, Автоотключение при снижении Uвх, защита от переполюсовки, Защита от короткого замыкания, перегрузки, перенапряжения, перегрева
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
2500W Modified Sine Wave DC-AC Power Inverter A-301/302-2K5 series Features : 12V or 24V DC input Power ON-OFF switch Input voltage range: -15% ~ +25% Output voltage regulation: 10% Protections: Bat. Low alarm/Bat. Low shutdown/Over voltage/ Over temp./Output shout/Input polarity reverse/Over load. Output waveform: Modified sine wave Cooling fan ON-OFF control ON/OFF remote control(Optional) Approvals: e13/ CE 1 year warranty E S SPECIFICATION Germany ORDER NO. OUTPUT A301-2K5-B2 SAFETY MODEL NO. A-300-2K5W AC VOLTAGE 110V RATED POWER 2500W SURGE POWER 5000W WAVEFORM Modified Sine Wave FREQUENCY 60Hz 1% AC REGULATION A302-2K5-B2 A302-2K5-F3 230V 110V 230V 50Hz 1% 60Hz 1% 50Hz 1% 10% TYPE-3* 2ea TYPE-2* 2ea Green LED for power on; Yellow LED for O.T.P.; Red LED for O.L.P.; Battery V/A meter DC CURRENT 250A 130A NO LOAD CURRENT DRAW 0.9A 0.6A DC VOLTAGE 12V 24V VOLTAGE RANGE 10 ~ 15VDC 21 ~ 30VDC EFFICIENCY (Typ.) 90% None FUSE 90% None 30A*12 BAT. LOW ALARM 10 0.5V 21 0.8V BAT. LOW SHUTDOWN OVER LOAD 9.5 0.5V 20 0.8V PROTECTION OVER VOLTAGE OVER TEMPERATURE 15 ~ 17V ENVIRONMENT Germany LVD tested TYPE-3* 2ea TYPE-2* 2ea 15A*12 >2700W shut down o/p voltage, re-power to recover 60 5 30 ~ 32V o / 140 9 F OUTPUT SHORT Shut-off BAT. POLARITY By fuse open WORKING TEMP. 0 ~ +25 WORKING HUMIDITY 20% ~ 90% RH non-condensing @100% load EMC o STORAGE TEMP., HUMIDITY -30~+70 / -22~+158 F, 10~95% RH TEMP. COEFFICIENT 0.05% / (0~50 ) I/P-O/P:100M Ohms / 500VDC ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55022 class B, 72/ 245/ CEE, 95/ 54/ CE Compliance to EN61000-4-2,3 EMS IMMUNITY 37Khrs min. MIL-HDBK-217F (25 430*210*159mm (L*W*H) OTHERS LVD MTBF DIMENSION PACKING COOLING APPLICATIONS >40 (NTC) fan on Home appliance, Power tools, Office and Portable equipment and Vehicle ...etc. SAFETY & E S 10% STANDARD RECEPTACLES DC CONNECTOR tested A301-2K5-F3 LED INDICATOR INPUT EMC Compliance to EN60950 ) 8.7kg ; 2pcs / 19kg / CARTON AC Output Receptacles (optional) TYPE-1 TYPE-2 TYPE-3 TYPE-4 TYPE-5 TYPE-6 JAPAN USA EUROPE UNIVERSAL AUSTRALIA U.K File Name: A-301/302-2K5-SPEC 2005-08-24 PDF
Документация на серию A300-2K5

A-301,302-2K5.cdr

Дата модификации: 23.01.2006

Размер: 716.2 Кб

2 стр.
