A302-600-F3

DC-AC, 600Вт, Uвх=20-30В, один выход 230В, 50Гц, прямоуг. форма, 210х173х65 мм, 0...30°С, тепловая защита +60+/-5°С (корпус) Производитель: MEAN WELL
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность
Входное напряжение DC
Выходное напряжение AC
Форма выходного напряжения

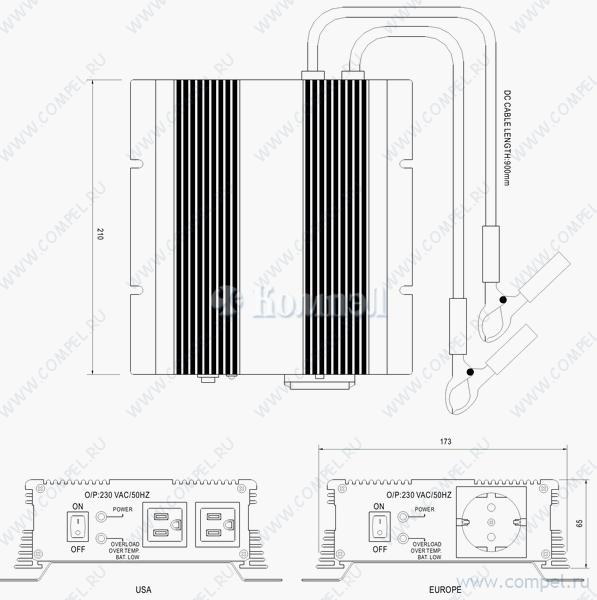

Размер 210×173×68 мм
Рабочая температура
  Примечания: Сигнализация о снижении напряжения аккумуляторной батареи, Автоотключение при снижении Uвх, защита от переполюсовки, Защита от короткого замыкания, перегрузки, перенапряжения, перегрева
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
600W Modified Sine Wave DC-AC Power Inverter A-301/302-600 series Features : 12V or 24V DC input Power ON-OFF switch Input voltage range: -15% ~ +25% Output voltage regulation: 10% Protections: Bat. Low alarm/Bat. Low shutdown/Over voltage/ Over temp./Output shout/Input polarity reverse/Over load. Output waveform: Modified sine wave Cooling fan ON-OFF control Topology: Microprocessor Approvals: e13/ CE 1 year warranty S SPECIFICATION Germany ORDER NO. A301-600-B2 SAFETY MODEL NO. OUTPUT INPUT 110V RATED POWER 600W SURGE POWER 1200W WAVEFORM Modified Sine Wave FREQUENCY 60Hz 1% ENVIRONMENT A301-600-F3 A302-600-B2 A302-600-F3 230V 110V 230V 50Hz 1% 60Hz 1% 50Hz 1% 10% S Germany LVD tested 10% TYPE-3* 1ea STANDARD RECEPTACLES TYPE-2* 2ea LED INDICATOR Green LED for power on; Red LED for power failure status DC CURRENT 60A 30A 0.6A 0.38A 0.35A 0.5A DC VOLTAGE 12V 24V VOLTAGE RANGE 10 ~ 15VDC 21 ~ 30VDC EFFICIENCY (Typ.) DC CONNECTOR 82% 900mm Battery clip*1ea 85% 900mm Battery clip*1ea FUSE 25 A * 3ea 20 A * 3ea BAT. LOW ALARM 10 0.5V 21 1V BAT. LOW SHUTDOWN 9.5 0.5V 20 1V OVER LOAD >750W shut down o/p voltage, re-power on to recover 30 ~ 32V 15 ~ 17V 60 5 TYPE-3* 1ea TYPE-2* 2ea NO LOAD CURRENT DRAW PROTECTION OVER VOLTAGE OVER TEMPERATURE tested A-300-600W AC VOLTAGE AC REGULATION EMC / 140 9oF OUTPUT SHORT Shut-off BAT. POLARITY By fuse open WORKING TEMP. 0 ~ +30 WORKING HUMIDITY 20% ~ 90% RH non-condensing @100% load, 40 @ 50% load o STORAGE TEMP., HUMIDITY -30~+70 / -22~+158 F, 10~95% RH TEMP. COEFFICIENT 0.05% / (0~50 ) I/P-O/P:100M Ohms min./ 500VDC ISOLATION RESISTANCE SAFETY & EMI CONDUCTION & RADIATION Compliance to EN55022 class B, 72/ 245/ CEE, 95/ 54/ CE Compliance to EN61000-4-2,3 EMC EMS IMMUNITY OTHERS Compliance to EN60950 LVD MTBF DIMENSION PACKING 100Khrs min. MIL-HDBK-217F(25 210*173*65mm (L*W*H) COOLING APPLICATIONS by fan, >50% load fan on Home appliance, Power tools, Office and Portable equipment and Vehicle ...etc. ) 2.1kg ; 8pcs / 20kg / CARTON AC Output Receptacles (optional) TYPE-1 TYPE-2 TYPE-3 TYPE-4 TYPE-5 TYPE-6 USA USA EUROPE UNIVERSAL AUSTRALIA U.K File Name: A-301/302-600-SPEC 2005-08-24 PDF
Документация на серию A300-600

A-301,302-600.cdr

Дата модификации: 30.08.2005

Размер: 387 Кб

2 стр.
