ES18C12-P1J

MEAN WELL
AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 12 В; U1: 12 В; I1: до 1.5 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии ES18C

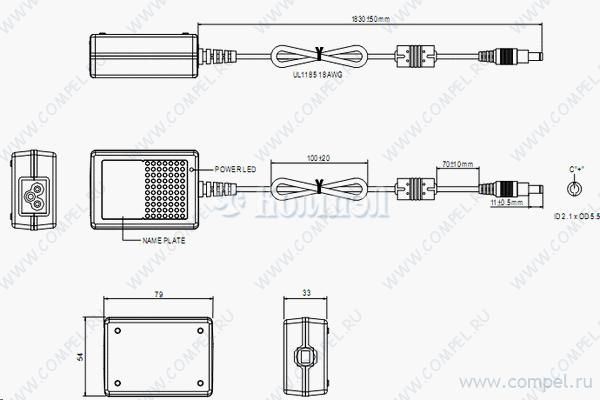

Чертеж серии ES18C



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 79×54×33 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i Серия P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ GSM18E12-P1J (MW)

— 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ GST18A12-P1J (MW)

— в коробках 60 шт PWR SPLY,SW,TBL,REG,12V@1.5A 18W,F2,2.1X2.5MM,NOCORD,UL/CUL КЗ, перегрузка, перенапряжение — — — —
A+ GST18E12-P1J (MW)

— 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — — —
A+ K20APDGC B (KPTEC)

— 100 шт — — — — —
A+ K20APDGC W (KPTEC)

— 100 шт — — — — —
A+ GSM18B12-P1J (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 12 В; U1: 12 В; I1: до 1.5 А; Стаб... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GSM18E12-EL1 (MW)

— КЗ, перегрузка, перенапряжение — — — —
A+ GSM18U12-P1J (MW)

—

 КЗ, перегрузка, перенапряжение — — — —
A+ NGE18E12-P1J (MW)

— 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ NGE18I12-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — Сетевая вилка заказывается дополнительно (EU/US/UK/AU/CN)
A+ NGE18U12-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ GE18I12-P1J (MW)

— КЗ, перегрузка, перенапряжение — — — —
A+ GST18B12-P1J (MW)

—

 настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GEM18I12-P1J (MW)

— 1 шт КЗ, перегрузка, перенапряжение — — —
A+ GST18U12-P1J (MW)

—

 КЗ, перегрузка, перенапряжение — — — — —
A+ GST18U12-P1JW (MW)

—

 — — — — — — — — — — — — — — —

Файлы 1

показать свернуть
ES18C 9~18W AC-DC Single Output Desktop series Features : Universal AC input / Full range 3 pole AC inlet IEC320-C6 Class power ( with earth pin) Full output 3~48V safety approval Protections: Short circuit / Over load / Over voltage RCC control circuit and regulated Fully enclosed plastic case LED for power on Approvals: UL/ CUL / TUV / BSMI / CCC / CB / CE / FCC 1 year warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. ES18C03-P1J ES18C05-P1J ES18C07-P1J ES18C09-P1J ES18C12-P1J ES18C15-P1J ES18C18-P1J ES18C24-P1J ES18C28-P1J ES18C48-P1J SAFETY MODEL NO. DC VOLTAGE OUTPUT INPUT geprUfre Sicherheit ES18C03 Note.2 3.3V ES18C05 ES18C07 ES18C09 ES18C12 ES18C15 ES18C18 ES18C24 ES18C28 5V 7.5V 9V 12V 15V 18V 24V 28V ES18C48 48V 3.0A 2.0A 2.0A 1.50A 1.20A 1.0A 0.75A 0.64A 0.375A RATED CURRENT 2.72A CURRENT RANGE 0.3 ~ 2.72A 0.3 ~ 3.0A 0.3 ~ 2.0A 0.2 ~2.0A 0.15 ~ 1.50A 0.1 ~ 1.20A 0.1 ~ 1.0A RATED POWER (max.) 9W 15W 15W 18W 18W 18W 18W 18W 18W 18W 50mVp-p 80mVp-p 80mVp-p 80mVp-p 100mVp-p 150mVp-p 180mVp-p 240mVp-p 240mVp-p VOLTAGE TOLERANCE Note.4 5.0% RIPPLE & NOISE (max.) Note.3 50mVp-p Fixed VOLTAGE ADJ. RANGE 0.1 ~ 0.75A 0.06 ~ 0.64A 0.05 ~ 0.375A 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% LINE REGULATION Note.5 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.6 5.0% 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% SETUP, RISE, HOLD TIME VOLTAGE RANGE 200ms, 50ms, 16ms at full load 90 ~ 264VAC 135 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 55% AC CURRENT INRUSH CURRENT (max.) 0.5A / 100VAC LEAKAGE CURRENT(max.) OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 70% 72% 74% 76% 77% 78% 80% 81% 82% 40A / 230VAC 0.75mA / 240VAC 130 ~ 350% rated output power 110 ~ 200% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 105 ~ 135% rated output voltage Protection type : Clamp by zener diode, output short 0 ~ +50 (Refer to output load derating curve) 20% ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03% / (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336, CCC GB4943 Approved I/P-O/P:3KVAC , I/P-FG:1.5KVAC I/P-O/P, I/P-FG:100M Ohms / 500VDC SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254 class B (Note. 7) HARMONIC CURRENT Compliance to EN61000-3-2,3, GB17625.1 OTHERS CONNECTOR NOTE EMS IMMUNITY MTBF DIMENSION Compliance to EN61000-4-2,3,4,5,6,8,11, Light industry level, criteria A PACKING PLUG 500Khrs min. MIL-HDBK-217F(25 ) 79*54*33mm (L*W*H) 220g ; 60pcs / 13kg / CARTON Standard type P1J: 2.1 * 5.5 * 11mm, tuning fork type, center positive for stock ; Other type available by customer requested CABLE Standard type UL1185 6ft (with ferrite core) for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerance: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 20% to 100% rated load 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:ES18C-SPEC 2006-03-28 PDF
Документация на серию ES18C

\\Fileserver-s\doc-control\do

Дата модификации: 27.07.2006

Размер: 158.1 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
