FM90C12-P1M

MEAN WELL
Адаптеры сетевые
развернуть ▼ свернуть ▲
Фотография серии FM90C

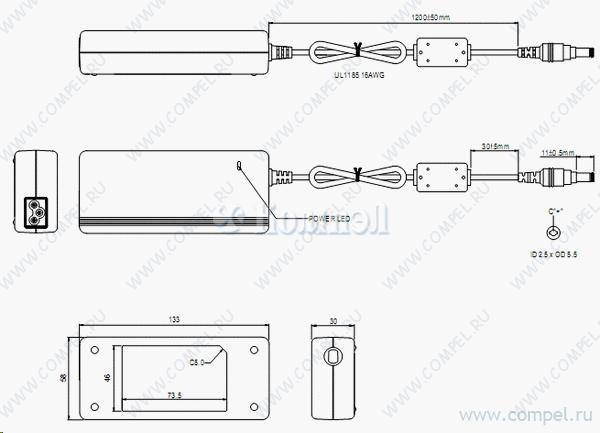

Чертеж серии FM90C



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 133×58×30 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 12

показать свернуть
Тип Наименование Корпус Упаковка i Серия P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ GSM120B12-R7B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 102 Вт; Выход: 12 В; U1: 12 В; I1: до 8.5 А; Ста... настольное исполнение, 2-х контактная вилка, защита по II классу, ККМ КЗ, перегрузка, перенапряжение, перегрев — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GST120A12-R7B (MW)

— 1 шт

 ККМ, настольное исполнение, 3-х контактная вилка — — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GST90A12-P1M (MW)

— в коробках 30 шт PWR SPLY,SW,TBL,REG,12V@6.67A F2,2.5X5.5MM,W/O CORD,UL/CUL КЗ, перегрузка, перенапряжение, перегрев — —
A+ NGE90E12-P1J (MW)

— в коробках 8 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ GSM120A12-R7B (MW)

— 1 шт

 КЗ, перегрузка, перенапряжение, перегрев — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ OWA-90U-12 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — — —
A+ GC120A12-AD1 (MW)

— 1 шт Зарядное устройство GC120А осуществляет контроль напряжения на подключенном аккумулятор... ККМ, зарядное устройство, настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ GC120A12-R7B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 102 Вт; Выход: заряд Pb/NiMh 12 В; U1: 13.6 В; I... ККМ, зарядное устройство, настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ NGE90I12-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — Сетевая вилка заказывается дополнительно (EU/US/UK/AU/CN)
A+ GSM90A12-P1M (MW)

— 1 шт

 КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ NGE90U12-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ GSM90B12-P1M (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 15 В; U1: 15 В; I1: до 6 А; Стабил... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит

Файлы 1

показать свернуть
FM90C 90W AC-DC Single Output Desktop series Features : Universal AC input / Full range Built-in active PFC function, PF>0.90 3 pole AC inlet IEC320-C6 Class I power (with earth pin) No load power consumption<0.75W@240VAC Protections: Short circuit / Overload / Over voltage LED indicator for power on Fully enclosed plastic case Approvals: UL / CUL / TUV / BSMI / CB / CE / FCC 1 year warranty TUV R SUD SPECIFICATION ORDER NO. SAFETY MODEL NO. DC VOLTAGE OUTPUT INPUT GeprUfte Sicherheit FM90C12-P1M FM90C19-P1M FM90C24-P1M F10903-C F10903-A F10903-D 19V 24V Note.2 12V RATED CURRENT 6.60A 4.75A 3.75A CURRENT RANGE 0~ 6.60A 0 ~ 4.75A 0 ~ 3.75A RATED POWER 80W 90W 90W 150mVp-p 150mVp-p RIPPLE & NOISE (max.) Note.3 150mVp-p VOLTAGE TOLERANCE Note.4 5.0% 3.0% 3.0% LINE REGULATION Note.5 1.0% 1.0% 1.0% LOAD REGULATION Note.6 4.0% 2.0% 2.0% SETUP, RISE , HOLD TIME 300ms, 50ms , 10ms at full load VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 127 ~ 370VDC POWER FACTOR PF 0.90/230VAC EFFICIENCY (Typ.) 80% AC CURRENT 1.3A/100VAC INRUSH CURRENT (max.) 100A/240VAC LEAKAGE CURRENT (max.) 0.75mA / 240VAC OVER LOAD 110 ~ 150% rated output voltage Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE 110 ~ 150% rated output voltage Protection type : Clamp by zener diode WORKING TEMP. 0 ~ + 50 WORKING HUMIDITY 20% ~ 90% RH non-condensing PROTECTION ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS 80% 82% (Refer to output load derating curve) -20 ~ +85 , 10 ~ 95% RH 0.03% / (0 ~ 50 ) 10 ~ 500Hz, 2G 3AXES 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1, BSMI CNS14336 Approved WITHSTAND VOLTAGE I/P-O/P:1.5KVDC; I/P-FG: 1.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P, I/P-FG: 100M ohms/500VDC/25 /70% RH EMI CONDUCTION & RADIATION Compliance to EN55022(CISPR22) class B, FCC part 15 class B, CNS13438 class B EMC (Note. 7) OTHERS CONNECTOR NOTE HARMONIC CURRENT Compliance to EN61000-3-2,3 EMS IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11, Light industry level, criteria A DIMENSION PACKING PLUG 133*58*30mm (L*W*H) 406g; 32pcs/14.5Kg/CARTON Standard type P1M: 2.5 * 5.5 CABLE Standard type UL1185, 16awg*4fts for stock ; Other type available by customer requested 30K hrs min. MIL-HDBK-217F (25 ) * 11mm, tuning folk type center positive for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerence: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 0% to 100% rated load. 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:FM90C-SPEC 2006-09-20 PDF
Документация на серию FM90C

\\Fileserver-s\doc-control\do

Дата модификации: 02.10.2006

Размер: 124.4 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
