P50A14E-R1B

MEAN WELL
Адаптеры сетевые
развернуть ▼ свернуть ▲
Фотография серии P50T

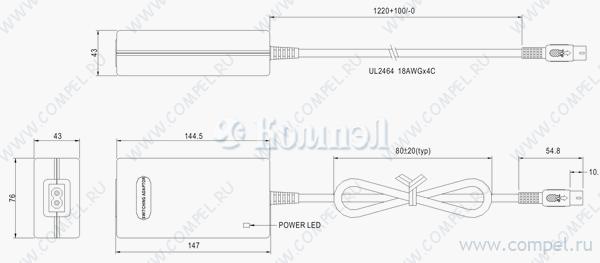

Чертеж серии P50T



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 3-х контактная вилка, адаптер с мультивыходом
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 147×76×43 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Серия P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ GP50A14E-R1B (MW)

—

 КЗ, перегрузка, перенапряжение — — —

Файлы 1

показать свернуть
P50A-T 46.5~50W AC-DC Triple Output Desktop series Features : 3 pole AC inlet IEC320-C14 Class power (with earth pin) Protections: Short circuit/ Over load/ Over voltage Fix switching frequency and regulation LED indicator for power on Fully enclosed plastic case Topology: PWM 3882 circuit Approvals: UL/ CUL/ TUV/ CB/ CE 1 year warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. SAFETY MODEL NO. DC VOLTAGE Note.2 5V P50A13A-R1B P50A13D-R1B PSU50A-13A PSU50A-13D P50A14E-R1B PSU50A-14E 12V -5V 5V 12V -12V 5V 15V -15V RATED CURRENT 4A 2A 0.5A 4A 2A 0.5A 4A 1.5A 0.5A CURRENT RANGE 0.5 ~ 4.0A 0.5 ~ 2.0A 0.1 ~ 0.5A 0.5 ~ 4.0A 0.5 ~2.0A 0.1 ~0.5A 0.5 ~ 4.0A 0.5 ~ 1.5A 0.1 ~ 0.5A RATED POWER OUTPUT geprUfre Sicherheit 46.5W RIPPLE & NOISE (max.) Note.3 50mVp-p 100mVp-p 50W 100mVp-p 50mVp-p 100mVp-p 50W 100mVp-p 50mVp-p 100mVp-p 100mVp-p VOLTAGE ADJ. RANGE INPUT Fixed VOLTAGE TOLERANCE Note.4 6.0% 10% 12% 6.0% 10% 12% 6.0% 10% 12% LINE REGULATION Note.5 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.6 5.0% 10% 10% 5.0% 10% 10% 5.0% 10% 10% SETUP, RISE, HOLD TIME 1.5s, 50ms, 12ms at full load VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47~63Hz 135~ 370VAC EFFICIENCY (Typ.) 70% 72% AC CURRENT 1.6A / 100VAC INRUSH CURRENT (max.) LEAKAGE CURRENT (max.) 40A / 230VAC 0.75mA / 240VAC OVER LOAD 150~250% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE 5V: 110~140% of rated output voltage Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. 0~+40 WORKING HUMIDITY 20%~90% RH non-condensing PROTECTION ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 74% (Refer to output load derating curve) -20~+85 10~95% RH 0.03% / (0~50 ) 10~500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL1950, CSA22.2, EN60950 Approved I/P-O/P:3KVAC , I/P-FG:1.5KVAC I/P-O/P,I/P-FG:100M Ohms / 500VDC SAFETY & ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55022(CISPR22) class B EMC (Note. 7) HARMONIC CURRENT Compliance to EN61000-3-2,3 Compliance to EN61000-4-2,3,4,5,6,11, ENV50204, Light industry level, criteria A EMS IMMUNITY 280K hrs min. MIL-HDBK-217F (25 ) MTBF OTHERS CONNECTOR NOTE DIMENSION PACKING PLUG 147*76*43mm (L*W*H) 0.55kg; 36pcs / 21kg / CARTON CABLE Standard type AWM2464 18Awg*4c with shiell 4ft for stock ; Other type available by customer requested Standard type R1B: DIN 5PIN for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerence: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 20% to 100% rated load. 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:P50A-T-SPEC 2005-03-14 PDF
Документация на серию P50T

P50A-T.cdr

Дата модификации: 29.03.2005

Размер: 82.9 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
