MP-4

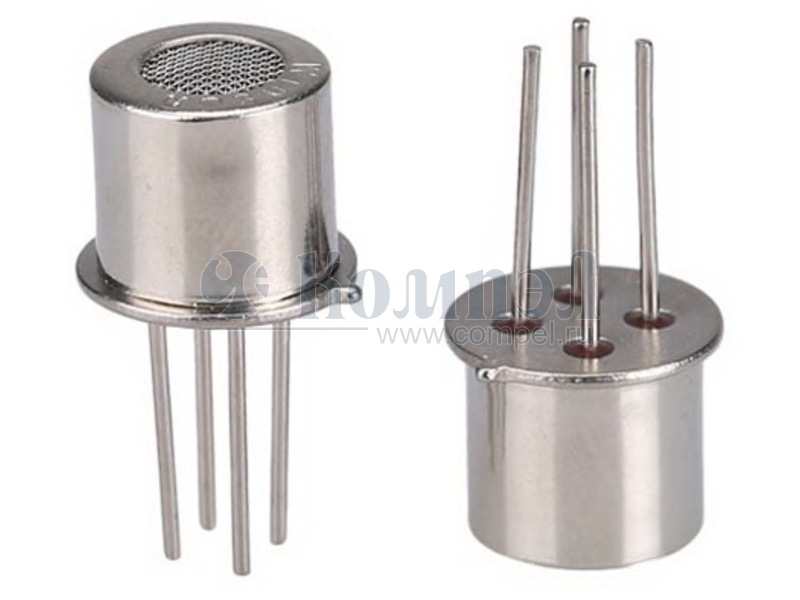

MP-4 Flammable gas Sensor/ Combustible gas sensor Высокочувствительные датчик MP-4 используются для определения горючих газов. На сверхминиатюрной керамической подложке AL2O3расположен нагреватель и чувствительный материал металл-оксид-полупроводник, контакты от которых выводятся через нижнюю поверхность. Вся конструкция помещена в металлическую гильзу, закрытую сверху крышкой. В присутствии детектируемого газа проводимость датчика увеличивается с ростом концентрации этого газа в воздухе. Используя простую электрическую схему, можно преобразовать проводимости датчика в сигнал, пропорциональный концентрации газа. Применение Широко используется для детектирования опасных газов в жилых помещениях и управления автоматической вентиляцией, в устройствах кондиционирования воздуха. Особенности: - Высокая чувствительность - Малые размеры - 5-Вольтовое питание, низкое энергопотребление - Малое время отклика и восстановления - Большой срок эксплуатации, стабильность характеристик - Простая схема включения Датчик MP-4 Детектируемый газ CH4, природный газ Диапазон чувствительности 300-10000ppm(CH4, природный газ) Rs (сопротивление чувствительного элемента) 2-20 кОм(на 5000ppm CH4) Газ, для которого нормируется датчик 5000ppm CH4 Время отклика 10с Время восстановления 30с Чувствительность(Rs в воздухе)/(Rs 5000ppm CH4) 5 Rh (сопротивление нагревателя) 75Ω±15Ω (комнатная темп.) Vh (напряжение нагревателя) 5В±0,2В AC или DC Ph (мощность нагревателя)300мВт Vc (напряжение схемы) 24В CH4 - Метан простейший углеводород, бесцветный газ без запаха. Малорастворим в воде, легче воздуха. При использовании в быту, промышленности в метан обычно добавляют одоранты (обычно меркаптаны) со специфическим «запахом газа». Утечка бытового газа в квартире или частном доме - явление не редкое и крайне опасное. Очевидно, что система умного дома должна иметь возможность вовремя определять такие ситуации и бить тревогу. Но выявление утечек (нарушение герметичности труб, неисправность котла или незакрытый кран кухонной плиты) не единственное применение датчиков газа в доме.
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Тип технологии
Тип детектируемого газа
Диапазон измерения
Превышение концентрации измеряемого газа над средой
Время срабатывания
Время восстановления
Мощность нагревателя
Размер øмм
