RD-624 PIR

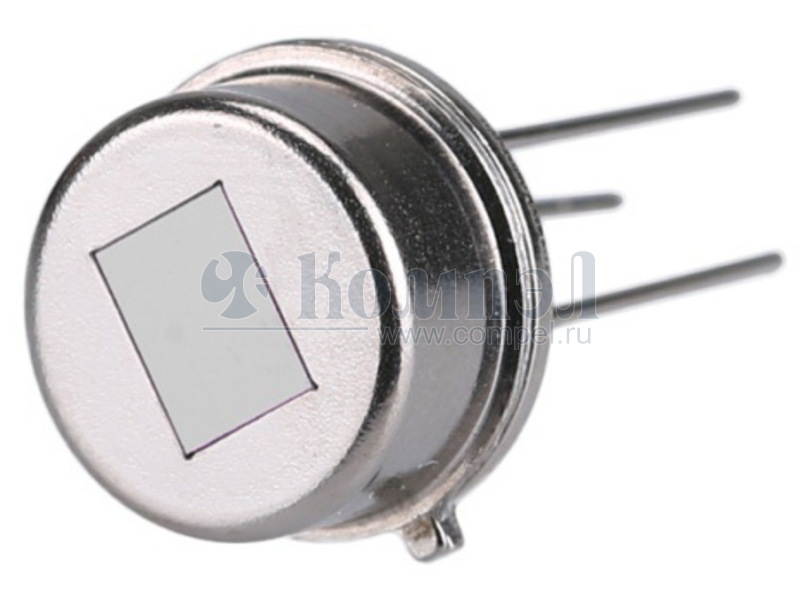

RD-624 PIR пироэлектрический инфракрасный датчик PIR (пассивные инфракрасные датчики) сенсоры позволяют улавливать движение. Очень часто используются в системах сигнализации. Эти датчики малые по габаритам, недорогие, потребляют мало энергии, легки в эксплуатации, практически не подвержены износу. Кроме PIR, подобные датчики называют пироэлектрическими и инфракрасными датчиками движения. Чувствительные элементы PIR датчика устанавливается в металлический герметический корпус, который защищает от внешних шумов, перепадов температур и влажности. Прямоугольник в центре сделан из материала, который пропускает инфракрасное излучение (обычно это материал на основе силикона). За этой пластиной устанавливаются два чувствительных элемента. PIR датчики движения по сути состоят из пироэлектрического чувствительного элемента (цилиндрическая деталь с прямоугольным кристаллом в центре), который улавливает уровень инфракрасного излучения. Все вокруг излучает небольшой уровень радиации. Чем больше температура, тем выше уровень излучения. Датчик фактически разделен на две части. Это обусловлено тем, что нам важен не уровень излучения, а непосредственно наличие движение в пределах его зоны чувствительности. Две части датчика установлены таким образом, что если одна половина улавливает больший уровень излучения, чем другая, выходной сигнал будет генерировать значение high или low. PIR сенсоры отлично подходят для проектов, в которых необходимо определять наличие или отсутствие человека в пределах определенного рабочего пространства. Помимо перечисленных выше достоинство подобных датчиков, они имеют большую зону чувствительности. Применение: - устройство безопасности, сигнализация, - автоматические двери, автоматическое управление светом - интеллектуальные игрушки Особенность: - Высокая чувствительность и отличное соотношение сигнал-шум - Высокая температурная стабильность - Сильная способность анти-помех (например, вибрация, радиочастотная интерференция и т.д.) - Высокое качество по конкурентоспособной ценой Особенность: Датчик движения PIR, со стабильным FET (0,5 - 0.6mV), высокое выходное напряжение пика, низкое соотношение шума Model No. RD-624 Инфракрасный приемный электрод: 2×1mm, 2 sensitive elements Размер окна: 3×4mm Длина волны: 7-14µm Прозрачность: >75% Пик выходного сигнала: 3500mV Чувствительность: 3200V/W Диапозон обнаружения (D*): 1.4 ×108 cmHz1/2/W Шум: <70mV Стартовое напряжениеe: 0.2-1.5V Рабочее напряжение: 2-15V Рабочая температура: -30+70ýC Температура хранения: -40+80ýC
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Тип выхода
Напряжение питания
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Дистанция Выход U cc Особенности Примечания Карточка
товара
P= RD-624 (WINSEN)

1 шт
