CMT2300A и CMT2310A – трансиверы от HopeRF для диапазонов 433 и 868 МГц
20 сентября 2022
Китайская компания HopeRF предлагает современные пакетные приемопередатчики CMT2300A и CMT2310A, которые могут с успехом использоваться в беспроводных системах безопасности, умном доме, в устройствах промышленной автоматизации и прочих компонентах интернета вещей.
Микросхемы представляют собой классические пакетные трансиверы, где вся обработка отправляемой по эфиру информации выполняется внутренней машиной состояний. Передача преамбулы, подсчет контрольной суммы и проверка корректности данных при приеме происходит автоматически, без участия внешнего микроконтроллера. Достаточно поместить в буфер данные для передачи или вычитать полезные данные после получения сигнала о принятии пакета. Взаимодействие с управляющим микроконтроллером осуществляется через SPI-интерфейс.
Приемопередатчик CMT2300A отличается низкой ценой и хорошими параметрами радиотракта – чувствительность достигает -121 дБм, а выходная мощность – предельно разрешенных в РФ 100 мВт.
Особенности CMT2300A:
- Диапазон частот: 127…1020 МГц
- Модем: OOK, (G)FSK и (G)MSK
- Скорость передачи данных: 0,5…300 кбит/с
- Чувствительность -121 дБм при 2,0 кбит/с, 433 МГц
- Диапазон напряжения питания: 1,8…3,6 В
- Режим приема со сверхнизким энергопотреблением
- Поддержка прямого и пакетного режимов
- Настраиваемый обработчик пакетов и 64-байтовый FIFO
- Поддержка NRZ, Manchester, Whitening, FEC
Приемопередатчик CMT2310A-EQR отличается улучшенными возможностями пакетной обработки, большей скоростью, более высокой избирательностью и встроенным DC/DC. Сравнение двух трансиверов приведено в таблице 1. Достоинством обоих трансиверов является тот факт, что они не требуют внешнего радиочастотного ключа для работы на максимальной мощности 20 dBm.
Таблица 1. Сравнение приемопередатчиков CMT2300A-EQR и CMT2310A-EQR
Наименование | CMT2300A-EQR | CMT2310A-EQR |
---|---|---|

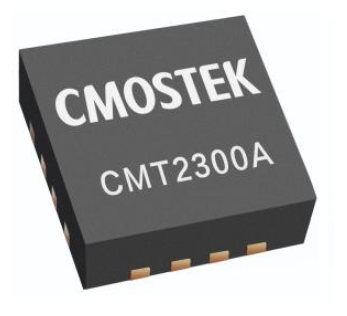

Изображение | ||
Основные преимущества и особые возможности | Ультранизкое потребление, бюджетная цена | Высокая скорость и избирательность, встроенный DC/DC, режим CSMA |
Диапазоны частот, МГц | 127…1020 | 113…960 |
Виды модуляции | 2-FSK 4-FSK OOK |
2-FSK, 2-GFSK 4-FSK, 4-GFSK OOK |
Скорость передачи данных, кбит/с | 0.5…300 | 0.1…1000 |
Чувствительность максимальная, дБм | -121 | -122 |
Выходная мощность (макс.), дБм | +20 | +20 |
Ток в режиме минимального потребления, нА | 300 | 400 |
Потребление в режиме приема | 8.5 mA @ 433 MHz, FSK (High power) 7.2 mA @ 433 MHz, FSK (Low power) |
9.6 mA (DC/DC) @433.92 MHz, FSK |
Потребление в режиме передачи | 23 mA @ 13 dBm, 433.92 MHz, FSK 72 mA @ 20 dBm, 433.92 MHz, FSK |
30 mA @ 13 dBm, 433.92 MHz, FSK 82 mA @ 20 dBm, 433.92 MHz, FSK |
Избирательность по соседнему каналу FSK | 30 dBc, 10 kbps, BW=100kHz | 62 dBc, BW = 4.8 kHz |
Блокирование | 70 dBc , ±1 MHz offset | 76 dBc , ±1 MHz offset |
Буфер FIFO | 64 | 128 |
Кварцевый резонатор, МГц | 26 | 32 |
Питание, В | 1.8…3.6 | 1.8…3.6 |
Корпус | QFN 16 (3 х 3 мм) | QFN 24 (4 х 4 мм) |
