Пополнение в семействе TPC51 3PEAK – новый 18-разрядный АЦП TPC5180-VS2R

2 апреля

Компания 3PEAK, являющаяся ведущим разработчиком интегральных схем в Юго-восточной Азии и предлагающая широчайший ассортимент полупроводниковых компонентов – от регуляторов напряжения (LDO) и операционных усилителей до аналого-цифровых преобразователей (АЦП) и микроконтроллеров с ядром ARM®v8M – объявила о выпуске АЦП TPC5180-VS2R.

Новый аналого-цифровой преобразователь построен по технологии последовательного приближения (SAR) и обладает такими характеристиками и рекомендуемыми условиями эксплуатации, как:

• разрядность 18 бит;
• униполярный дифференциальный вход аналогового сигнала;
• внешний ИОН:
• рекомендуемое напряжение VREF – 3…VDD В;
• минимальное значение – 2,5 В;
• диапазоны напряжений питания:
• VDD – 4,5…5 В;
• VIO – 1,71…VDD В;
• потребление тока:
• 3 мА при частоте 1 кГц;
• 3,5 мА при 300 кГц;
• диапазон входных напряжений -VREF…VREF В;
• емкость входа 33 пФ;
• ток утечки входа 1 нА;
• частота преобразования 300 кГц;
• время преобразования 1,63 мкс;
• подключение к хосту через 3- или 4-проводной SPI-совместимый интерфейс (рисунок 1);
• диапазон рабочих температур -40…125°C.

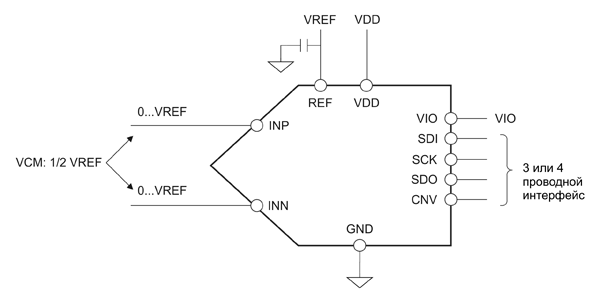

Рис. 1. Типовая схема применения АЦП TPC5180-VS2R

АЦП TPC5180-VS2R отличается не только высоким динамическим диапазоном (Dynamic Range) и отличным соотношением «сигнал-шум» (SNR), номинальные значения которых составляют 96 дБ (при fin = 1 кГц и VREF = 5 В), но и малыми нелинейностями (рисунок 2):

• интегральная (INL) равна ±2;
• дифференциальная (DNL) составляет ±0,6.

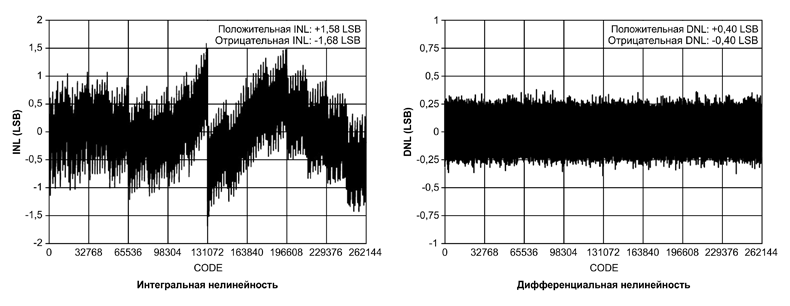

Рис. 2. Графики интегральной и дифференциальной нелинейностей АЦП TPC5180-VS2R

SPI-совместимый цифровой интерфейс позволяет подключить АЦП к хосту с помощью трех или четырех сигнальных линий (режим работы «CS»). При использовании нескольких АЦП их можно объединить в цепь (режим работы «Chain», рисунок 3), что дает возможность не увеличивать число линий интерфейса хоста.

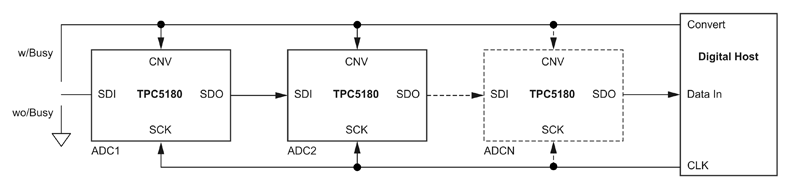

Рис.3. Схема соединения нескольких АЦП TPC5180-VS2R в цепь с сигналом Busy или без него

TPC5180-VS2R выполнен в миниатюрном корпусе для поверхностного монтажа MSOP-10 размером 3х3 мм (рисунок 4). Назначения выводов приведены в таблице 1.

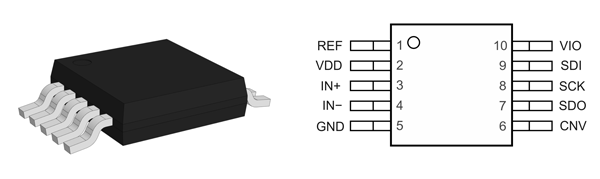

Рис. 4. Корпус MSOP10 АЦП TPC5180-VS2R

Таблица 1. Назначение выводов АЦП TPC5180-VS2R

Данный АЦП является третьим преобразователем с корпусом MSOP10 в семействе прецизионных АЦП TPC51хх. В таблице 2 приведены некоторые различия с предыдущими двумя моделями TPC5160 и TPC5161. Назначения выводов всех трех микросхем идентичны, как и режимы работы («CS/Chain»), что обеспечивает (с учетом различий) их взаимозаменяемость в приложениях, если требуется увеличить их точность.

Таблица 2. АЦП 3PEAK семейства TPC51хх в корпусе MSOP10
