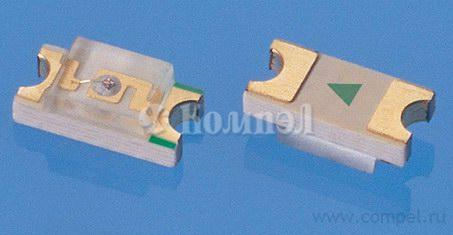

Серия Светодиод маломощный FYLS-1206

Foryard

Общие характеристики

 Раздел Светодиод маломощный
Количество цветов в корпусе
Падение напряжения, тип.
Тип корпуса
Тип линзы
Схема включения
Размер 3.2×1.6×1.1 мм
Рабочая температура

Документация на серию FYLS-1206

SMD FYLS - 1206GC Radiation pattern. Features: � � Compatible with automatic placement equipment. Compatible with reflow solder process. Applications: � � � � Automotive-Telecommunication. Indicators. Lcd Back-lights. Illuminations. Relative Lumionous Intensity(LOP @max=1) Descriptions: � � � Dice material: GaP Emitting Color: Yellow Green Lens Color: Water clear. m ratings(Ta=25 ゜с) maximum Absolute maximu Parameter MAX. Unit 78 mW Peak Forward Current (1/10 Duty Cycle, 0.1ms Pulse Width) Continuous Forward Current 100 mA 30 mA Derating Linear From 25℃ 0.4 mA/℃ Power Dissipation Operating Temperature Range -30℃ to +80 +80℃ -30 Storage Temperature Range -40 -40℃ to +85 85℃ Electrical and optical characteristics(Ta=25 ゜с) Parameter Symbol Min. Typ. Max. Unit IV -- 15 -- mcd 2θ1/2 - 130 - Deg Peak Emission Wavelength Dominant Wavelength λp 569 574 579 nm λd 565 570 575 nm Spectral Line Half-Width △λ 15 20 25 nm Forward Voltage VF -- 1.9 2.3 V Reverse Current IR 10 µA Luminous Intensity Viewing Angle Radiotech-trade http://www.rct.ru | info@rct.ru Test Condition IF=20mA VR=5V (+7 495) 795-08-05 PDF
Документация на FYLS-1206GC

Дата модификации: 07.07.2010

Размер: 322.6 Кб

5 стр.

    Товары серии FYLS-1206

    Наименование i Упаковка Цвет λ1 Iv1 αX αY
    FYLS-1206GC (FORYARD)

    		в ленте 3000 шт 574
    FYLS-1206SRC (FORYARD)

    		в ленте 3000 шт 660
    FYLS-1206UYC (FORYARD)

    		в ленте 3000 шт 593
