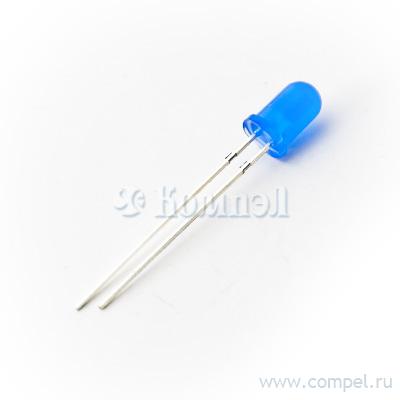

Серия Светодиод маломощный GNL-5013D

Общие характеристики

	Раздел	Светодиод маломощный
	Количество цветов в корпусе
	Тип корпуса
	Тип линзы
	Схема включения
	Размер	5×5×8 мм

Документация на серию GNL-5013D

G-NOR ELECTRONICS CO.,LTD. GNL-5013BD ( 5MM ROUND TYPE) Standard Brightness series 5.9 (0.232)
5.0 (0.197) 4.9 (0.193) 7.6 (0.300) 1.0 (0.039) 1.0 (0.039Max) CATHO DE ABSOLUTE MAXIMUM RATING:(Ta=25 ) Parameter DC Forward Current Reverse Voltage Reverse Current (Vr-5V) Peak Forward Current ,tw ,=1 msec Duty ,=1/20 Operation Temperature Storage Temperature Solder Dip (5 seconds,1.6mm from body )Temperature Part Number GNL-5013BD EMITTED COLOR InGaN Blue 1.0 (0.039Min) 20 5 10 180 -40 -40 260


Lens Color Blue Diffused
+80 +100
25.4 (1.00Min) 0.5 (0.020) 2.54 (0.10)
Unit mA V µA mA    Peak Wavelength (nm) Vf (v) Typ 470 3.5 IV (If=20mA) mcd Min. 500 Typ. 700 Viewing Angle 2  1/2 60   PDF

Документация на GNL-5013BD

Microsoft Word - GNL-5013BD.doc

Дата модификации: 25.09.2013

Размер: 106.3 Кб

1 стр.

• найти GNL-5013D.pdf

Товары серии GNL-5013D

Наименование	i	Упаковка	Цвет	λ1	Iv1	αX	αY
GNL-5013BD (G-NOR)		500 шт		470
GNL-5013GD (G-NOR)		500 шт		565
GNL-5013HD (G-NOR)		500 шт		700
GNL-5013LGD (G-NOR)		500 шт		565
GNL-5013LRD (G-NOR)		500 шт		660
GNL-5013PGD (G-NOR)		500 шт		525
GNL-5013UBD (G-NOR)		500 шт		470
GNL-5013UBD-TL (G-NOR)		500 шт		470
GNL-5013UED-TL (G-NOR)		500 шт		625
