Серия AC-DC сетевых преобразователей DR-75

MEAN WELL

Общие характеристики

 Раздел AC-DC сетевые преобразователи
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
Рабочая температура

Документация на серию DR-75

75W Single Output Industrial DIN Rail Power Supply DR-75 series ■ Features : Universal AC input / Full range Protections:Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved LED indicator for power on 100% full load burn-in test Fix switching frequency at 50KHz 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION MODEL OUTPUT INPUT DR-75-12 DR-75-24 DR-75-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 6.3A 3.2A 1.6A CURRENT RANGE 0 ~ 6.3A 0 ~ 3.2A 0 ~ 1.6A RATED POWER 76W 76.8W 76.8W RIPPLE & NOISE (max.) Note.2 100mVp-p 150mVp-p 240mVp-p VOLTAGE ADJ. RANGE 24 ~ 28V 48 ~ 53V VOLTAGE TOLERANCE Note.3 ±2.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 1000ms, 60ms/230VAC HOLD UP TIME (Typ.) 60ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 76% 1.6A/115V 0.96A/230V COLD START 20A/115VAC LEAKAGE CURRENT <1mA / 240VAC WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION (Note 4) OTHERS 80% 81% 40A/230VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 15 ~ 16.5V 29 ~ 34V 58 ~ 65V Protection type : Shut down o/p voltage, re-power on to recover 85℃±5℃ (TSW1) detect on heat sink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -10 ~ +60℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 SAFETY STANDARDS WITHSTAND VOLTAGE UL508, TUV EN60950-1, EAC TP TC 004 approved I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55011,EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020 MTBF 123.1K hrs min. MIL-HDBK-217F (25℃) 55.5*125.2*100mm (W*H*D) 0.6Kg; 20pcs/13Kg/1.29CUFT DIMENSION PACKING NOTE 12ms/115VAC at full load AC CURRENT (Typ.) INRUSH CURRENT (Typ.) OVER TEMPERATURE 1800ms, 60ms/115VAC at full load 120 ~ 370VDC EFFICIENCY (Typ.) PROTECTION OVER VOLTAGE EMC 12 ~ 14V LINE REGULATION OVERLOAD SAFETY & www. tuv.com ID 2000000000 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). File Name:DR-75-SPEC 2018-01-12 PDF
Документация на DR-75-48

DR-75-20180112.cdr

Дата модификации: 09.01.2018

Размер: 78.5 Кб

2 стр.

75W Single Output Industrial DIN Rail Power Supply DR-75 series Features : Universal AC input/Full range Protections:Short circuit/Over load/Over voltage/Over temperature Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved LED indicator for power on 100% full load burn-in test Fix switching frequency at 50KHz 3 years warranty R SPECIFICATION MODEL DR-75-12 DR-75-24 DR-75-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 6.3A 3.2A 1.6A CURRENT RANGE 0 ~ 6.3A 0 ~ 3.2A 0 ~ 1.6A RATED POWER 76W 76.8W 76.8W RIPPLE & NOISE (max.) Note.2 100mVp-p OUTPUT 150mVp-p 240mVp-p 12 ~ 14V 24 ~ 28V 48 ~ 53V VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% VOLTAGE ADJ. RANGE SETUP, RISE TIME INPUT HOLD TIME (Typ.) 60ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 76% 1.6A/115V 0.96A/230V COLD START 20A/115VAC LEAKAGE CURRENT <1mA / 240VAC OVER LOAD 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 15 ~ 16.5V 29 ~ 34V 58 ~ 65V WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE (Note 4) EMS IMMUNITY MTBF DIMENSION PACKING NOTE 80% 81% 40A/230VAC Protection type : Hiccup mode, recovers automatically after fault condition is removed 85 5 (TSW1) Detect on heat sink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL508, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55011,EN55022 (CISPR22) Class B HARMONIC CURRENT OTHERS 12ms/115VAC at full load 120 ~ 370VDC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) OVER TEMPERATURE EMC 1800ms, 60ms/115VAC at full load EFFICIENCY (Typ.) PROTECTION OVER VOLTAGE SAFETY & 1000ms, 60ms/230VAC Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2 (EN50082-2) Heavy industry level, criteria A 123.1K hrs min. MIL-HDBK-217F (25 55.5*125.2*100mm (W*H*D) 0.6Kg; 20pcs/13Kg/1.1CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:DR-75-SPEC 2005-09-13 PDF
Документация на серию DR-75

DR-75.cdr

Дата модификации: 30.09.2005

Размер: 253.1 Кб

2 стр.

    Товары серии DR-75

    Наименование i Упаковка P вых Выход U1 I1 Защита КПД Шум Размер
    DR-75-12 (MW)

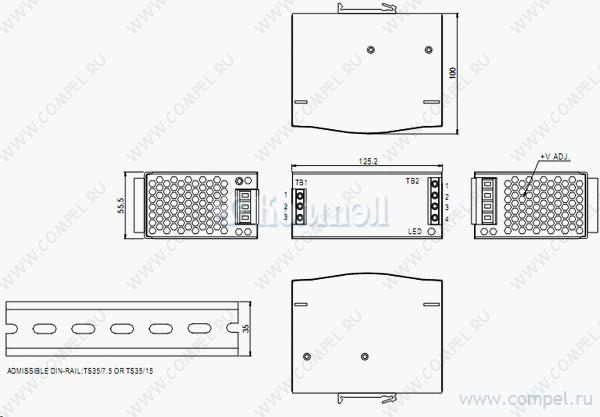

    		AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6.3 А;... в коробках 20 шт КЗ, перегрузка, перенапряжение, перегрев 55.5×125.2×100 мм
    DR-75-24 (MW)

    		AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 24...29 В; I1: до 3.2 А;... в коробках 20 шт КЗ, перегрузка, перенапряжение, перегрев 55.5×125.2×100 мм
    DR-75-48 (MW)

    		AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 48 В; U1: 48...53 В; I1: до 1.6 А;... в коробках 20 шт КЗ, перегрузка, перенапряжение, перегрев 55.5×125.2×100 мм
    DR-75-48 PBF (MW)

    		— OVER LOAD; OVER VOLTAGE; THERMAL — 100×55.5 мм
