Новые RST-7K5/15K – мощные и надежные ИП от MEAN WELL для промышленного технологического оборудования
30 июня 2023
Компания MEAN WELL разработала новое семейство мощных трехфазных источников питания для промышленного технологического оборудования (электролиз и др.), централизованного питания шины, высоковольтных зарядных систем, мощного лазерного оборудования – RST-7K5 и RST-15K мощностью 7,5 кВт и 15 кВт соответственно.
Данные источники питания пересекаются с аналогичной новой продукцией – SHP-10K, но не имеют возможности управления по цифровой шине, зато имеют более широкий диапазон по аналоговому управлению внешним напряжением (1…120%) и предназначены для систем, в которых управление по цифровому интерфейсу является избыточным (см. таблицу 1). Номинальное выходное напряжение ИП имеет значения 55, 115, 230, 380 В (DC) с возможностью ручной подстройки (см. таблицу 2). Источники питания допускают параллельное включение до четырех штук для 7,5 кВт и до двух штук для 15 кВт с КПД на уровне 95%. В ИП реализованы сигналы контроля и мониторинга основных параметров: перегрева, DC-OK, AC-OK и неисправности вентилятора. Имеются дистанционное включение-выключение (ON-OFF) и дополнительный канал напряжения (12 В/0,1 А). Источники питания могут работать при полной нагрузке в диапазоне температуры -30…45ºС. Высота изделий – менее 2U, что позволяет их устанавливать в стандартные 19-дюймовые RACK-стойки. Серия RST-7K5 выпускается в двух конструктивных вариантах: с воздушным охлаждением и с водяным охлаждением (символ L в наименовании). Гарантия на продукцию – 5 лет.
Источники питания в течение месяца должны поступить на склад, они также доступны для заказа.
Кроме того, в настоящий момент доступны ИП на 3 кВт с напряжением 120/250/400 В серии CSP-3000.
Таблица 1. Сравнительные данные по семействам ИП RST и SHP
Серия | RST-7K5 | RST-15K | SHP-10K |
---|---|---|---|
Входное напряжение | 3 фазы 196…305 В AC (трехпроводное включение) | 3 фазы 340…530 В AC (трехпроводное включение) | |
3 фазы 340…530 В AC (четырехпроводное включение) |
|||
Выходное напряжение (ном.) | 55/115/230/380 В DC | ||
Параллельное включение | до 4 шт. | до 2 шт. | до 4 шт. |
Охлаждение | Воздушное | Воздушное | Воздушное |
Водяное | Водяное | ||
КПД | 95% | 94,50% | 97% |
Управление | PV: напряжение 1…120% | PV: напряжение 50…120% | |
PC: ток 20…100% | PC: ток 20…100% | ||
Цифровой интерфейс | нет | CANBus/PMBus/MODBus | |
Габариты, мм | 460х211х83,5 | 540х424х83,5 | 460х211х83,5 |
460х211х83,5 (для водяного охлаждения) |
460х211х83,5 (для водяного охлаждения) |
||
Гарантия | 5 лет |
Таблица 2. Основные параметры ИП RST-7K5 и RST-15K
Наименование | Выходная мощность, кВт | Выходное напряжение, В | Температурный диапазон, ºС | Возможности | Особенности |
---|---|---|---|---|---|
RST-15K-115 | 15 | (90…138) 115 | -30…70 | ККМ, регулируемый, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, AC OK, дополнительный выход 12 В, контроль вентилятора | – |
RST-15K-230 | 15 | (170…260) 230 В | – | ||
RST-15K-380 | 15 | (334…400) 380 В | – | ||
RST-7K5-115 | 7,45 | (90…138) 115 | – | ||
RST-7K5-115L | 7,45 | (90…138) 115 | водяное охлаждение | ||
RST-7K5-230 | 7,45 | (170…260) 230 В | – | ||
RST-7K5-230L | 7,45 | (170…260) 230 В | водяное охлаждение | ||
RST-7K5-380 | 7,5 | (334…400) 380 В | – | ||
RST-7K5-380L | 7,5 | (334…400) 380 В | водяное охлаждение |
Особенности:
- Мощность 7,5 кВт и 15 кВт
- Трехфазный вход
- Выходное напряжение 55, 115, 230, 380 В (DC)
- Управление выходными параметрами в широких пределах с помощью внешнего напряжения
- Высокий КПД 95%
- Выбор модели с воздушным или водяным охлаждением (только для 7,5 кВт)
- Параллельное соединение (до 4/2 шт в зависимости от серии)
- Полная выходная мощность в диапазоне температуры -30…45ºС
- Комплекс защитных мер
- Встроенные сигналы контроля ВКЛ-ВЫКЛ, DC-OK, AC-OK, перегрев, неисправность вентилятора
- 5 лет гарантии
Применение:
- Питание промышленного технологического оборудования
- Электролиз
- Централизованное питание шины
- Высоковольтные зарядные системы
- Зарядные станции для электромобилей
- Мощные лазерные установки
- Тестовое оборудование
- Мощное передающее оборудование

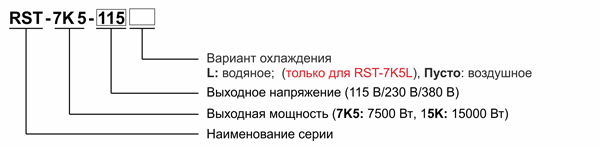

Расшифровка наименования
