TCJB226M016R0150

AVX Co.
Конденсатор танталовый 16 В, 22 мкФ ±20%, корпус B, SMD_3528-21, -55...125 °C
развернуть ▼ свернуть ▲

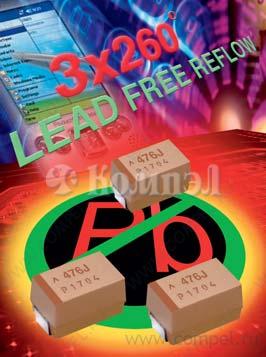

Фотография серии TCJ

Технические характеристики

показать свернуть
Номинальное напряжение
Номинальная ёмкость
Допуск ёмкости
Код корпуса
Рабочая температура
Ток утечки
Тангенс угла диэлектрических потерь
Эквивалентное последовательное сопротивление
Максимальный ток пульсаций
Монтаж
Размер 3.5×2.8×1.9 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i Напряжение Ёмкость Допуск Корпус T раб Ток утечки tanD ESR Пульсации Монтаж Особенности Карточка
товара
A+ 16TQC22MYFB (PAN)

— в ленте 2000 шт
A+ 20TQC22MYFB (PAN)

— в ленте 2000 шт
A+ CA45-B016K226T (XIANGYEE)

TANT35281935X28X19MM в ленте 60000 шт

 — —
A+ CA45-B020K226T (XIANGYEE)

TANT35281935X28X19MM в ленте 36000 шт

 — —
A+ B 16V-22uF 10% L-KLS10-TCA-226K16V-B (KLS)

—

 — — — — — — —
A+ B 16V-22uF 10% LowESR L-KLS10-TCAL-226K16V-B (KLS)

—

 — — — — — — —
A+ B 16V-22uF 10% CA45-B016K226T (XIANGYEE)

—

 — — —
A+ B 20V-22uF 10% CA45-B020K226T (XIANGYEE)

—

 — — —
A+ CA45-B016M226T (XIANGYEE)

TANT35281935X28X19MM

 — —
A+ CA55-B016M226T (XIANGYEE)

— — — — — — — —

Файлы 1

показать свернуть
TCJ Series Tantalum Solid Electrolytic Chip Capacitors with Conductive Polymer Electrode The TCJ Series of tantalum capacitors with a conductive polymer electrode offers lower ESR, safer non-ignition failure mode and better capacitance retention compared to the conventional MnO2 electrode capacitors. The TCJ series is suitable for power management systems with operating temperatures up to 125°C. In addition the TCJ series complies with RoHS requirements and it is an environmentally friendly component ready for lead-free assembly systems up to 3x reflow with 260°C peak temperature. Small A and B case sizes are ideal for use with the latest portable handheld electronics such as cellular phones, PDAs or other digital equipment such as cameras. LEAD-FREE COMPATIBLE COMPONENT CASE DIMENSIONS: millimeters (inches) A B C G H K EIA W+0.20 (0.008) H+0.20 (0.008) A+0.30 (0.012) L±0.20 (0.008) W1±0.20 (0.008) S Min. Code -0.10 (0.004) -0.10 (0.004) -0.20 (0.008) 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.10 (0.043) 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055) 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114) 3216-16 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) max 1.20 (0.047) 0.80 (0.031) 1.10 (0.043) 3528-15 3.50 (0.138) 2.80 (0.110) 1.50 (0.059) max 2.20 (0.087) 0.80 (0.031) 1.40 (0.055) 3216-10 3.20 (0.126) 1.60 (0.063) 1.00 (0.039) max 1.20 (0.047) 0.80 (0.031) 1.10 (0.043) L 3528-10 3.50 (0.138) 2.80 (0.110) 1.00 (0.039) max P 2012-15 2.05 (0.081) 1.35 (0.050) 1.50 (0.059) max Code For part marking see page 122 R 2012-12 2.05 (0.081) 1.30 (0.051) 1.20 (0.047) max S T W 3516-12 3528-12 6032-15 3.20 (0.126) 3.50 (0.138) 6.00 (0.236) 1.60 (0.063) 2.80 (0.110) 3.20 (0.126) 1.20 (0.047) max 1.20 (0.047) max 1.50 (0.059) max 2.20 (0.087) 1.0±0.1 (0.039±0.004) 1.0±0.1 (0.039±0.004) 1.20 (0.047) 2.20 (0.087) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055) 0.50 (0.020) 0.85 (0.033) 0.50 (0.020) 0.85 (0.033) 0.80 (0.031) 0.80 (0.031) 1.30 (0.051) 1.10 (0.043) 1.40 (0.055) 2.90 (0.114) W1 dimension applies to the termination width for A dimensional area only. HOW TO ORDER TCJ A 226 M 004 R 0300 Type Case Size See table above Capacitance Code pF code: 1st two digits represent significant figures, 3rd digit represents multiplier (number of zeros to follow) Tolerance M=±20% Rated DC Voltage 002=2.5Vdc 004=4Vdc 006=6.3Vdc 010=10Vdc 016=16Vdc 025=25Vdc Packaging R=7" T/R S=13" T/R ESR in mΩ TECHNICAL SPECIFICATIONS Technical Data: Capacitance Range: Capacitance Tolerance: Leakage Current DCL: Rated Voltage (VR) Category Voltage (VC) Surge Voltage (VS) Surge Voltage (VS) Temperature Range: Reliability: 46  +85°C:  +125°C:  +85°C:  +125°C: All technical data relate to an ambient temperature of +25°C 1.0 µF to 227 µF ±20% 0.1CV 2.5 4 6.3 10 16 1.7 2.7 4 7 10 3.3 5.2 8 13 20 2.0 3.4 5.0 8 13 -55°C to +125°C 1% per 1000 hours at 85°C, VR with 0.1Ω/V series impedance, 60% confidence level Meets requirements of AEC-Q200 PDF
Документация на серию TCJ

67935 Tantalum:66716 Tantalum

Дата модификации: 03.02.2009

Размер: 150.4 Кб

4 стр.
