FB20022-4B-RC

Bourns
Wide Band Choke
развернуть ▼ свернуть ▲

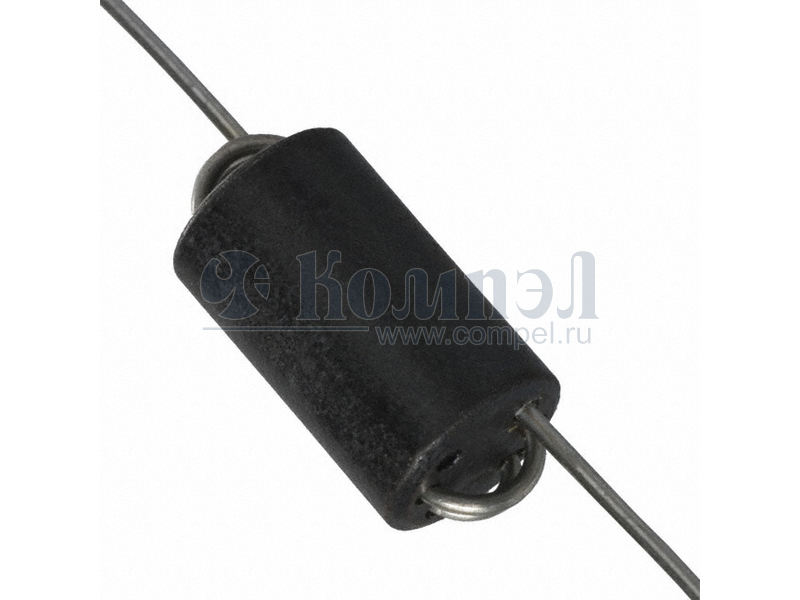

Внешний вид серии FB2000

Технические характеристики

показать свернуть
Импеданс @ 100 МГц (min)
Номинальный ток (max)
Способ монтажа
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Wide-Band Chokes Special Features Part Number • High impedance • Excellent EMI suppression capability at wide frequency range • Low cost • Differential & common mode configuration • Operating / storage temperature: -40 to +105 °C • Rated current: 5 A with 20 °C max. temperature rise No. of turns FB20009-3B-RC FB20019-4B-RC FB20010-3B-RC FB20020-4B-RC FB20011-3B-RC FB20021-4B-RC FB20022-4B-RC * RoHS Directive 2015/863, Mar 31, 2015 and Annex. 1 1/2 1 1/2 2 1/2 2 1/2 2 x 1 1/2 2 x 1 1/2 3 FB2000 Series Z (Ω) ±25 % @ 10MHz 250 160 520 30 265 160 640 Z (Ω) ±25 % @ 100MHz Fig. 440 450 780 330 430 460 900 A A B B C C D “-RC” suffix indicates RoHS compliance. 0.138 0.236 45° 0.394 Core Dimension 0.024 0.55 Max. 1.5 Fig. A Fig. B Fig. C Fig. D Dimensions: Inches WARNING Cancer and Reproductive Harm www.P65Warnings.ca.gov Specifications are subject to change without notice. Users should verify actual device performance in their specific applications. The products described herein and this document are subject to specific legal disclaimers as set forth on the last page of this document, and at www.bourns.com/docs/legal/disclaimer.pdf. Tel. (877) 426-8767 • Fax (951) 781-5006 www.bourns.com 14.1 PDF
Документация на FB20009-3B-RC

FB2000 Wide Band Chokes EMI Filters

Дата модификации: 21.11.2019

Размер: 108.6 Кб

3 стр.

NT IA PL † Ro HS CO M Wide-Band Chokes Special Features • High impedance • Excellent EMI suppression capability at wide frequency range • Low cost • Differential & common mode configuration Part Number No. of turns FB20009-3B-RC FB20019-4B-RC FB20010-3B-RC FB20020-4B-RC FB20011-3B-RC FB20021-4B-RC FB20022-4B-RC † RoHS Directive 2002/95/EC Jan 27 2003 including Annex. 1 1/2 1 1/2 2 1/2 2 1/2 2 x 1 1/2 2 x 1 1/2 3 FB2000 Series Z (Ω) ±25 % @ 10MHz 225 175 460 30 215 175 430 Z (Ω) ±25 % @ 100MHz Fig. 400 500 785 410 415 485 900 A A B B C C D “-RC” suffix indicates RoHS compliance. 0.138 0.236 45° 0.394 Core Dimension 0.024 0.55 Max. 1.5 Fig. A Fig. B Fig. C Fig. D Dimensions: Inches Tel. (877) 426-8767 • Fax (951) 781-5006 REV. 06/07 www.bourns.com 14.1 PDF
Документация на серию FB2000

Bourns Inductive Components FB2000 Series

Дата модификации: 23.06.2007

Размер: 468.6 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
