MH1608-221Y

Bourns
MAGNETICS - FERRITE CHIP BEAD
развернуть ▼ свернуть ▲

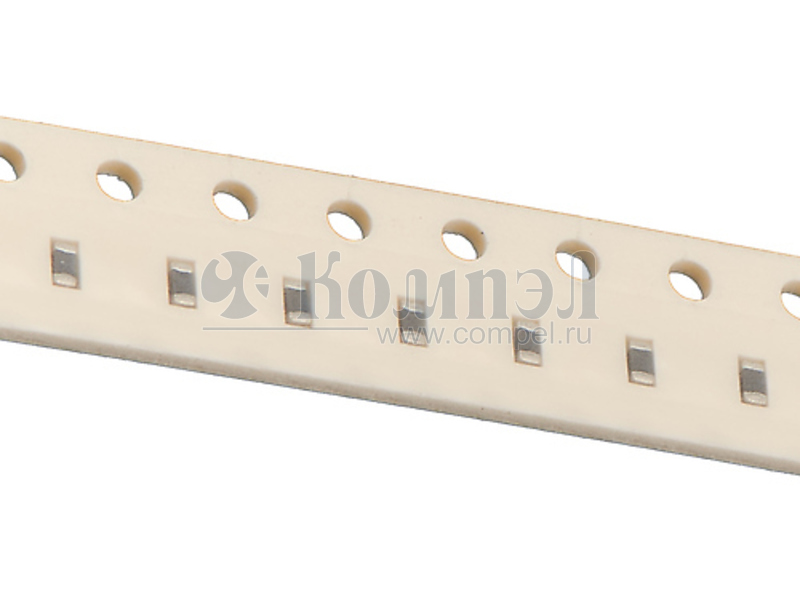

Внешний вид серии MH

Технические характеристики

показать свернуть
Импеданс @ 100 МГц (min)
Номинальный ток (max)
Активное сопротивление
Способ монтажа
Рабочая температура
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Импеданс Ток RDC Монтаж T раб Примечание Карточка
товара
P= BLM18EG221SZ1D (MUR)

—

 — Ferrite Chip, 1 Function(s), 1A, 2 Pin(s)
P- BLM18PG221SN1D (MUR)

SMD060316X08MM в ленте 4000 шт ЭМИ фильтр - Импенданс: 220 Ом; Допуск: ±25%; Ток: 1.4 А; RDC: 0.1 Ом; Монтаж: SMD 0603...
P- 74279263 (WURTH)

SMD060316X08MM 1 шт

 Ferrite Chip, 1 Function(s), 1A, 2 Pin(s)
P- BLM18EG221SN1D (MUR)

SMD060316X08MM в ленте 4000 шт Chip Ferrite Beads for GHz Band General Use (Low DC Resistance Type)

Файлы 1

показать свернуть
Features Applications n Resistance to mechanical shock and n IC power lines n High resistance to heat and humidity n Power supply lines pressure n Accurate dimensions for automatic surface mounting n Wide impedance range n RoHS compliant* and halogen free** n Signal lines MH Series High Current Chip Ferrite Beads Electrical Specifications General Specifications Impedance (Ω) at 100 MHz Model Number MH3261-601Y MH2029-070Y MH2029-100Y MH2029-300Y MH2029-400Y MH2029-600Y MH2029-800Y MH2029-101Y MH2029-121Y MH2029-151Y MH2029-221Y MH2029-301Y MH2029-401Y MH2029-471Y MH2029-601Y MH1608-100Y MH1608-300Y MH1608-600Y MH1608-800Y MH1608-101Y MH1608-121Y MH1608-151Y MH1608-181Y MH1608-221Y MH1608-301Y MH1608-471Y MH1608-601Y RDC (mΩ) Max. 600 ±25 % 7 ±25 % 10 ±25 % 30 ±25 % 40 ±25 % 60 ±25 % 80 ±25 % 100 ±25 % 120 ±25 % 150 ±25 % 220 ±25 % 300 ±25 % 400 ±25 % 470 ±25 % 600 ±25 % 10 ±25 % 30 ±25 % 60 ±25 % 80 ±25 % 100 ±25 % 120 ±25 % 150 ±25 % 180 ±25 % 220 ±25 % 300 ±25 % 470 ±25 % 600 ±25 % Operating Temperature .................................-55 °C to +125 °C Storage Temperature .................................-55 °C to +125 °C Storage Condition ......................+40 °C max. at 70 % RH Reflow Soldering... 230 °C, 50 sec. max. Resistance to Soldering Heat ............................. +260 °C, 5 seconds Rated Current..................Based on max ...................temperature rise of +40 °C Terminal Strength (Force “F” applied for 30 seconds) 3261 Series..........................1.0 F (Kg) 2029 Series..........................0.6 F (Kg) 1608 Series..........................0.5 F (Kg) IDC (A) Max. 100 30 10 25 20 20 40 100 100 100 100 200 100 200 200 10 40 40 40 40 100 100 100 100 200 200 200 2.0 3.0 6.0 3.0 5.0 5.0 3.0 2.0 2.0 2.0 2.0 1.0 2.0 1.0 1.0 6.0 3.0 3.0 3.0 3.0 2.0 2.0 2.0 2.0 1.0 1.0 1.0 Materials Core Material.................................Ferrite Internal Conductor................Ag or Ag/Pd Terminal.....................................Ag/Ni/Sn Electrical Specifications (continued) MH 3261- 601Y MH 2029- 070Y 800 MH 2029- 100Y 100 100 IZI Z 600 200 0 R 1 10 10 IMPEDANCE ( ) IMPEDANCE ( ) IMPEDANCE(Ω) 400 IZI X 10 R 1 X R 1 X 100 FREQUENCY (MHz) 1000 0.1 1 10 100 FREQUENCY (MHz) 1000 0.1 1 10 100 FREQUENCY (MHz) WARNING Cancer and Reproductive Harm - www.P65Warnings.ca.gov * RoHS Directive 2002/95/EC Jan. 27, 2003 including annex and RoHS Recast 2011/65/EU June 8, 2011. **Bourns considers a product to be “halogen free” if (a) the Bromine (Br) content is 900 ppm or less; (b) the Chlorine (Cl) content is 900 ppm or less; and (c) the total Bromine (Br) and Chlorine (Cl) content is 1500 ppm or less. Specifications are subject to change without notice. Users should verify actual device performance in their specific applications. The products described herein and this document are subject to specific legal disclaimers as set forth on the last page of this document, and at www.bourns.com/docs/legal/disclaimer.pdf. 1000 PDF
Документация на MH1608-121Y

Bourns® Inductive Components MH Series High Current Chip Ferrite Beads

Дата модификации: 12.12.2018

Размер: 475.6 Кб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.

    MH1608-121Y (BOURNS)
