SRP7028A-2R2M

Bourns
Дроссель 2.2 мкГн ±20%, 8 А
развернуть ▼ свернуть ▲

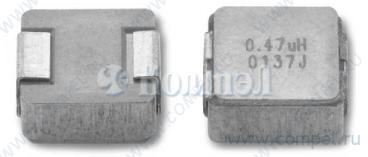

Внешний вид серии Automotive_AEC-Q200_SRP7028A

Технические характеристики

показать свернуть
Номинальная индуктивность
Допуск индуктивности
Номинальный ток
Ток насыщения при 20°C
Магнитное экранирование
Корпус
Рабочая температура
Примечания Ind6.6x7.3x2.8mm,2.2uH20%8A,shdSMD
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 34

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск Ток Насыщение Перегрев Экран Корпус Траб Примечания Карточка
товара
P- IHLP3232CZER2R2M01 (VISHAY)

— 1 шт Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±20%; Насыщение: 21 А; Корпус: SMD; Экран: ... — Low Profile, High Current IHLP Inductor
P- IHLM2525CZER2R2M01 (VISHAY)

— 1 шт

 — — —
P- IHLP2525CZER2R2M11 (VISHAY)

— 5 шт Дроссель - Ток: 7 А; Индуктивность: 2.2 мкГн; Допуск: ±20%; Насыщение: 7 А; Перегрев: 9... Low Profile, High Current IHLP Inductor
P- IHLP2525CZER2R2M06 (VISHAY)

— 1 шт Дроссель - Ток: 8 А; Индуктивность: 2.2 мкГн; Допуск: ±20%; Насыщение: 14 А; Перегрев: ... Low Profile, High Current IHLP Inductor
P- IHLP2525CZER2R2MA1 (VISHAY)

— 1 шт

 — — —
P- IHLP2525CZER2R2M5A (VISHAY)

— 1 шт

 — — —
P- 74437346022 (WURTH)

— 1 шт

 — — —
P- IHLP2525CZER2R2M8A (VISHAY)

— 1 шт

 — — —
P- MHCI06030-2R2M-R8 (CHY)

— 1 шт

 — — —
P- MPLCG0630L2R2 (KEM)

—

 — — —
F~ IHLP2525CZER2R2M01 (VISHAY)

— в ленте 2000 шт INDUCTOR, 2.2UH, 14A, 20% ;ROHS COMPLIANT: YES Low Profile, High Current IHLP Inductor
F~ ETQP3M2R2KVN (PAN)

— в ленте 4000 шт —
A+ SRP6540-2R2M (BOURNS)

— в ленте 1200 шт Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±20%; Ток: 9 А; Насыщение: 9 А; Экран: есть... — FIXED IND 2.2UH 9A 15.5 MOHM SMD
A+ SRP7050TA-2R2M (BOURNS)

— в ленте 800 шт — FIXED IND 2.2UH 10A 12 MOHM SMD
A+ SRP4020FA-2R2M (BOURNS)

— 15 шт — FIXED IND 4.1x4.1x1.9mm, 2.2uH, 20%, 8A, SHIELD, SMD
A+ IHLP5050CEER2R2M01 (VISHAY)

— в ленте 500 шт Дроссель - Ток: 16 А; Индуктивность: 2.2 мкГн; Допуск: ±20%; Насыщение: 29 А; Перегрев:... Low Profile, High Current IHLP Inductor
A+ SPM6530T-2R2M (TDK)

— 1 шт

 — — —
A+ SRP7030-2R2M (BOURNS)

— 1000 шт Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±20%; Ток: 8 А; Насыщение: 12 А; Экран: ест... — FIXED IND 2.2UH 8A 20 MOHM SMD
A+ SRP1238A-2R2M (BOURNS)

— 4 шт Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±20%; Ток: 16 А; Насыщение: 29 А; Экран: ес... — FIXED IND 2.2UH 16A 8 MOHM SMD
A+ PM127SH-2R4N-RC (BOURNS)

— Дроссель - Индуктивность: 2.4 мкГн; Допуск: ±20%; Ток: 9.2 А; Насыщение: 10.5 А; Экран:... — FIXED IND 2.4UH 9.2A 10 MOHM SMD
A+ SRP7030CA-2R2M (BOURNS)

— в линейках 1500 шт — Ind,7.8x7.6x2.9mm,2.2uH±20%,13A,Shd,SMD
A+ SRP4020FA-2R0M (BOURNS)

— 1 шт — FIXED IND 4.1x4.1x1.9mm, 2uH, 20%, 8.2A, SHIELD, SMD
A+ SRP6050CA-2R2M (BOURNS)

— 3 шт — FIXED IND , 6.6x6.4x4.8mm, 2.2uH, 20%, 13A, SHIELD, SMD
A+ SRP5030CA-2R2M (BOURNS)

— 52 шт — Ind,5.5x5.3x2.9mm,2.2uH20%,9.7A,shd,SMD
A+ SRR1210A-2R2Y (BOURNS)

— Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±30%; Ток: 9.5 А; Насыщение: 12.2 А; Экран:... —
A+ SRF1280-2R2Y (BOURNS)

— 1 шт — FIXED IND 12.5x12.5x8mm, 2x2.2uH, 30%, 6.25A, SHIELD, SMD
A+ SRP1038C-2R2M (BOURNS)

— 5 шт — Ind,11x10x3.8mm,2.2uH±20%,15A,Shd,SMD
A+ SRF1260A-2R2Y (BOURNS)

— Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±30%; Ток: 10.9 А; Насыщение: 15 А; Экран: ... — FIXED IND 2.2UH 10.9A 8.5 MOHM
A+ SRR1260A-2R2Y (BOURNS)

— Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±30%; Ток: 8.2 А; Насыщение: 8.5 А; Экран: ... — FIXED IND 2.2UH 8.2A 10.5 MOHM
A+ SRR1280-2R4Y (BOURNS)

— Дроссель - Индуктивность: 2.4 мкГн; Допуск: ±30%; Ток: 9.2 А; Насыщение: 10.5 А; Экран:... — FIXED IND 2.4UH 9.2A 10 MOHM SMD
A+ SRF1260-2R2Y (BOURNS)

— 1 шт — FIXED IND 12.5x12.5x6mm, 2x2.2uH, 30%, 5.45A, SHIELD, SMD
A+ SRP1038A-2R2M (BOURNS)

— 50 шт Дроссель - Индуктивность: 2.2 мкГн; Допуск: ±20%; Ток: 12 А; Насыщение: 27 А; Экран: ес... — FIXED IND 2.2UH 12A 7 MOHM SMD
A+ SRR1240-2R4Y (BOURNS)

— Дроссель - Индуктивность: 2.4 мкГн; Допуск: ±30%; Ток: 8 А; Насыщение: 7.8 А; Экран: ес... — FIXED IND 2.4UH 8A 11.5 MOHM SMD
A+ SRP7028C-2R2M (BOURNS)

— 1 шт — Ind,7.1x6.6x2.8mm,2.2uH±20%,8A,Shd,SMD

Файлы 2

показать свернуть
*R AE **H oHS C- AL C Q2 OG OM 00 EN P CO FR LIA M EE NT PL & , IA NT Features ■ Shielded construction ■ Carbonyl powder core ■ High saturation current 1R0250 1 ■ Inductance range: 0.10 to 33 µH ■ AEC-Q200 compliant ■ RoHS compliant* and halogen free** SRP7028A Series - Shielded Power Inductors Electrical Specifications @ 25 °C Bourns Part Number Inductance @ 100 KHz /1V L Tol. (μH) (%) Q (Min.) @100 KHz / 1 V General Specifications SRF (MHz) Typ. DCR (mΩ) Typ. DCR (mΩ) Max. Irms (A) Isat (A) SRP7028A-R10M 0.10 ± 20 5 300 1.2 1.7 32.5 60 SRP7028A-R15Y 0.15 ± 30 5 220 1.5 1.9 27 45 40 SRP7028A-R22Y 0.22 ± 30 5 150 2.1 2.8 23 SRP7028A-R33M 0.33 ± 20 10 140 3.5 3.9 20 32 SRP7028A-R47M 0.47 ± 20 10 80 4 4.2 17.5 26 25.5 SRP7028A-R56M 0.56 ± 20 15 70 4.7 5.0 16.5 SRP7028A-R68M 0.68 ± 20 15 67 4.8 5.5 15.5 25 SRP7028A-R75M 0.75 ± 20 15 65 5.5 6.6 14.5 24.5 SRP7028A-R82M 0.82 ± 20 15 61 6.7 8.0 13 24 SRP7028A-1R0M 1.0 ± 20 20 58 8.3 10.0 11 22 SRP7028A-1R5M 1.5 ± 20 20 38 13 15.0 9 18 SRP7028A-1R8M 1.8 ± 20 20 36 14 17.0 8.5 16 SRP7028A-2R2M 2.2 ± 20 20 32 18 20.0 8 14 SRP7028A-2R5M 2.5 ± 20 20 30 20 22.0 7 13 SRP7028A-3R3M 3.3 ± 20 20 25 28 30.0 6 12 SRP7028A-4R7M 4.7 ± 20 20 21 37 40.0 5.5 10 SRP7028A-5R6M 5.6 ± 20 20 19 43 48.0 5 9 SRP7028A-6R8M 6.8 ± 20 20 18 54 60.0 4.5 8 SRP7028A-8R2M 8.2 ± 20 20 17 64 68.0 4 7.5 SRP7028A-100M 10 ± 20 20 14 75 85.0 3.5 6 SRP7028A-150M 15 ± 20 20 12 107 123.0 3.0 4 SRP7028A-220M 22 ± 20 20 10 165 190.0 2.0 3.5 SRP7028A-330M 33 ± 20 20 8 200 240.0 2.0 2.5 Terminal Type Test Voltage ....................................1.0 V Test Frequency ......................... 100 KHz Operating Temperature ................................-55 °C to +150 °C (Temperature rise included) Storage Temperature .. -55 °C to +150 °C Rated Current ............ Inductance drops 20 % at Isat Temperature Rise .....40 °C at rated Irms Moisture Sensitivity Level ..................... 1 ESD Classification (HBM)................. N/A 1 Circuit design, component, PCB trace size and thickness, airflow and other cooling provisions all affect the part temperature. Part temperature should be verified in the end application. Lead Frame Materials Core.............................Carbonyl powder Wire ............................Enameled copper Terminal Finish ...................................Sn Packaging..... 1000 pcs. per 13-inch reel Please consult Bourns® Model SRP-A Series Visual Inspection Guide for detailed construction, processing and testing information. Product Dimensions Lead Frame Terminal How to Order Recommended Layout SRP7028A - 100M Model 7.3 ± 0.3 (.287 ± .012) 6.7 ± 0.3 (.264 ± .012) 8.4 (.331) Value Code (see table) 3.5 (.138) 6.6 ± 0.3 (.260 ± .012) 2R2 1150 2.5 (.098) DIMENSIONS: MM (INCHES) 2.8 ± 0.2 (.110 + .008) 1.8 ± 0.3 (.071 ± .012) 3.0 ± 0.3 (.118 ± .012) WARNING Cancer and Reproductive Harm www.P65Warnings.ca.gov * RoHS Directive 2015/863, Mar 31, 2015 and Annex. ** Bourns considers a product to be “halogen free” if (a) the Bromine (Br) content is 900 ppm or less; (b) the Chlorine (Cl) content is 900 ppm or less; and (c) the total Bromine (Br) and Chlorine (Cl) content is 1500 ppm or less. Specifications are subject to change without notice. Users should verify actual device performance in their specific applications. The products described herein and this document are subject to specific legal disclaimers as set forth on the last page of this document, and at www.bourns.com/docs/legal/disclaimer.pdf. DIMENSIONS: MM (INCHES) PDF
Документация на SRP7028A-100M

SRP7028A Series – Shielded Power Inductors Power Inductors

Дата модификации: 22.11.2019

Размер: 225.7 Кб

5 стр.

*R AE **H oHS C- AL C Q2 OG OM 00 EN P CO FR LIA M EE NT PL & , IA NT Features n Shielded construction n Carbonyl powder core n High saturation current 1R0250 1 n Inductance range: 0.10 to 33 µH n AEC-Q200 compliant n RoHS compliant* and halogen free** SRP7028A Series - Shielded Power Inductors Electrical Specifications @ 25 °C Bourns Part Number SRP7028A-R10M SRP7028A-R15Y SRP7028A-R22Y SRP7028A-R33M SRP7028A-R47M SRP7028A-R56M SRP7028A-R68M SRP7028A-R75M Inductance @ 100 KHz /1V L Tol. (µH) (%) 0.10 0.15 0.22 0.33 0.47 0.56 0.68 0.75 SRP7028A-R82M 0.82 SRP7028A-1R5M 1.5 SRP7028A-1R0M SRP7028A-1R8M SRP7028A-2R2M SRP7028A-2R5M SRP7028A-3R3M SRP7028A-4R7M SRP7028A-5R6M SRP7028A-6R8M SRP7028A-8R2M SRP7028A-100M SRP7028A-150M SRP7028A-220M SRP7028A-330M 1.0 1.8 2.2 2.5 3.3 4.7 5.6 6.8 8.2 10 15 22 33 ± 20 ± 30 ± 30 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 ± 20 Q (Min.) @100 KHz / 1 V SRF (MHz) Typ. DCR (mW) Typ. DCR (mW) Max. Irms (A) Isat (A) 5 220 1.5 1.9 27 45 5 5 300 150 1.2 2.1 10 140 3.5 15 70 4.7 10 15 15 15 20 20 20 20 20 20 20 20 20 20 20 20 20 20 80 67 65 61 4 4.8 5.5 6.7 58 8.3 36 14 38 32 13 18 6.6 ± 0.3 30(.260 ± .012) 20 25 21 19 28 37 43 1.8 ± 0.3 18(.071 ± .012) 54 17 14 12 10 64 75 107 165 3.0 ± 0.3 8(.118 ± .012) 200 1.7 2.8 32.5 60 23 3.9 40 20 4.2 32 17.5 5.0 5.5 26 16.5 25.5 14.5 24.5 15.5 6.6 25 7.3 ± 0.3 8.0 (.287 ±13 .012) 0.3 10.0 6.7 ±11 15.0 22 9 18 8.5 8 2R2 7 1150 30.0 6 20.0 40.0 5.5 60.0 4.5 85.0 3.5 48.0 68.0 123.0 190.0 240.0 5 Lead Frame 16 14 22.0 12 10 2.89± 0.2 (.110 + .008) 8 7.5 3.0 4 3.5 2.0 SRP7028A - 100M Core..............................Carbonyl powder Wire.............................Enameled copper Terminal Finish....................................Sn Packaging...... 1000 pcs. per 13-inch reel Please consult t Bourns® Model SRP-A Series Visual Inspection Guide for detailed construction, processing and testing information. 6 2.0 size and thickness, airflow and other cooling provisions all affect the part temperature. Part temperature should be verified in the end application. Materials 13 4 Test Voltage.....................................1.0 V Test Frequency.......................... 100 KHz Operating Temperature .................................-40 °C to +150 °C (Temperature rise included) Storage Temperature... -40 °C to +125 °C Rated Current ............. Inductance drops 20 % at Isat Temperature Rise......40 °C at rated Irms Resistance to Soldering Heat ......................... +260 °C, 40 sec. max. Moisture Sensitivity Level......................1 ESD Classification (HBM).................N/A 1 Circuit design, component, PCB trace 24 (.264 ± .012) 17.0 Terminal Type 2.5 Product Dimensions Recommended Layout How to Order Model General Specifications Lead Frame Terminal 8.4 (.331) 7.3 ± 0.3 (.287 ± .012) Value Code (see table) 6.7 ± 0.3 (.264 ± .012) 3.5 (.138) 2.5 (.098) DIMENSIONS: 6.6 ± 0.3 (.260 ± .012) MM (INCHES) 2R2 1150 2.8 ± 0.2 (.110 + .008) 1.8 ± 0.3 (.071 ± .012) WARNING Cancer and Reproductive Harm - www.P65Warnings.ca.gov * RoHS Directive 2002/95/EC Jan. 27, 2003 including annex and RoHS Recast 2011/65/EU June 8, 2011. **Bourns considers a product to be “halogen free” if (a) the Bromine (Br) content is 900 ppm or less; (b) the Chlorine (Cl) content is 900 ppm or less; and (c) the total Bromine (Br) and Chlorine (Cl) content is 1500 ppm or less. Specifications are subject to change without notice. Users should verify actual device performance in their specific applications. The products described herein and this document are subject to specific legal disclaimers as set forth on the last page of this document, and at www.bourns.com/docs/legal/disclaimer.pdf. 3.0 ± 0.3 (.118 ± .012) DIMENSIONS: MM (INCHES) 8.4 (.331) 3.5 PDF
Документация на серию Automotive_AEC-Q200_SRP7028A

Bourns® Inductive Components SRP7028A Series Shielded Power Inductors

Дата модификации: 07.05.2019

Размер: 648.8 Кб

5 стр.

    Публикации 3

    показать свернуть
    04 июля 2019
    новость

    Новые дроссели SRP для мощных DC/DC-преобразователей

    Компания Bourns, ведущий мировой производитель моточных изделий, анонсировала расширение своей линейки экранированных высокотоковых дросселей сразу пятью новыми сериями: SRP7028C, SRP1038C, SRP1770C, SRP5050FA и SRP7030CA. Данные дроссели... ...читать

    01 декабря 2016
    новость

    Дроссели SRP от Bourns для мощных DC-DC преобразователей

    Складская программа Компэл пополнилась новым семейством дросселей SRP от компании Bourns. Дроссели SRP – это силовые катушки индуктивности, рассчитанные на большой ток и высокие частоты, что актуально в плане применения для мощных... ...читать

    04 февраля 2015
    статья

    Силовые дроссели и синфазные фильтры для поверхностного монтажа: объять необъятное

    Без силовых дросселей невозможно представить себе повсеместно применяемые в электронике импульсные преобразователи напряжения. Один из признанных лидеров в этой области – компания Bourns. Силовые дроссели неэкранированной, полуэкранированной и... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
