C3M0040120K

C3M0040120K Silicon Carbide Power MOSFET TM C3M MOSFET Technology VDS 1200 V ID @ 25˚C 66 A RDS(on) 40 mΩ N-Channel Enhancement Mode Features • • • • • • • Package 3rd generation SiC MOSFET technology Optimized package with separate driver source pin 8mm of creepage distance between drain and source High blocking voltage with low on-resistance High-speed switching with low ca...
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Корпус TO2474
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Диапазон номинальных напряжений затвора
Максимальное напряжение затвора
Заряд затвора
Рассеиваемая мощность
Ёмкость затвора
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть

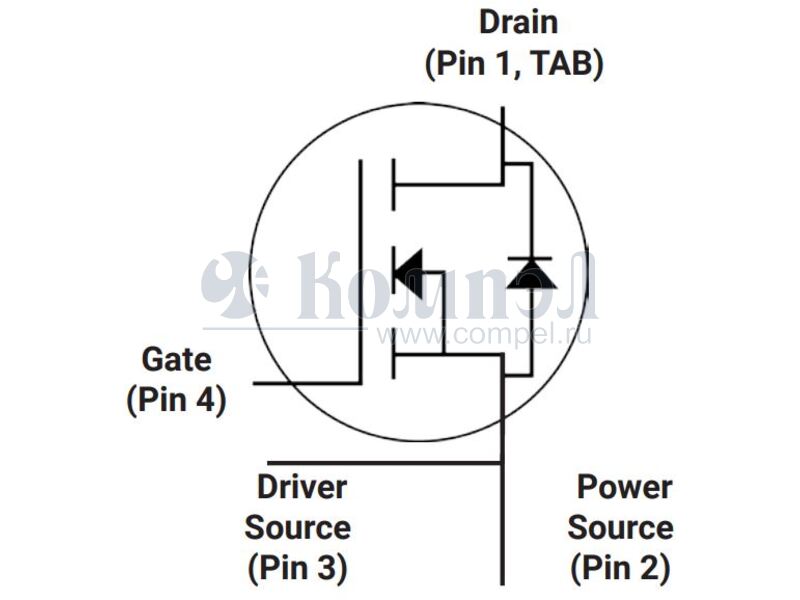

C3M0040120K Silicon Carbide Power MOSFET TM C3M MOSFET Technology VDS 1200 V ID @ 25˚C 66 A RDS(on) 40 mΩ N-Channel Enhancement Mode Features • • • • • • • Package 3rd generation SiC MOSFET technology Optimized package with separate driver source pin 8mm of creepage distance between drain and source High blocking voltage with low on-resistance High-speed switching with low capacitances Fast intrinsic diode with low reverse recovery (Qrr) Halogen free, RoHS compliant Tab Drain Benefits • • • • • 1 D 2 3 4 S S G Drain (Pin 1, TAB) Reduce switching losses and minimize gate ringing Higher system efficiency Reduce cooling requirements Increase power density Increase system switching frequency Gate (Pin 4) Driver Source (Pin 3) Applications • • • • • Solar inverters EV motor drive High voltage DC/DC converters Switched mode power supplies Load switch Power Source (Pin 2) Part Number Package Marking C3M0040120K TO 247-4 C3M0040120K Maximum Ratings (TC = 25 ˚C unless otherwise specified) Symbol Parameter Unit Test Conditions 1200 V VGS = 0 V, ID = 100 μA Note VDSmax Drain - Source Voltage VGSmax Gate - Source Voltage (dynamic) -8/+19 V AC (f >1 Hz) Note 1 VGSop Gate - Source Voltage (static) -4/+15 V Static Note 2 ID Continuous Drain Current ID(pulse) PD TJ , Tstg TL 66 48 A VGS = 15 V, TC = 25˚C VGS = 15 V, TC = 100˚C Pulsed Drain Current 100 A Pulse width tP limited by Tjmax Power Dissipation 326 W TC=25˚C, TJ = 175 ˚C -40 to +175 ˚C 260 ˚C Operating Junction and Storage Temperature Solder Temperature Note (1): When using MOSFET Body Diode VGSmax = -4V/+19V Note (2): MOSFET can also safely operate at 0/+15 V 1 Value C3M0040120K Rev. 1, 10-2020 1.6mm (0.063”) from case for 10s Fig. 19 Fig. 20 PDF
Документация на C3M0040120K

C3M0040120K

Дата модификации: 23.10.2020

Размер: 1013.7 Кб

12 стр.
