M22-R100K

EATON
Потенциометр, IP66, 100 к?, максимальная мощность 0,5 Вт, сопротивление 10 кОм, кольцо титановое
развернуть ▼ свернуть ▲

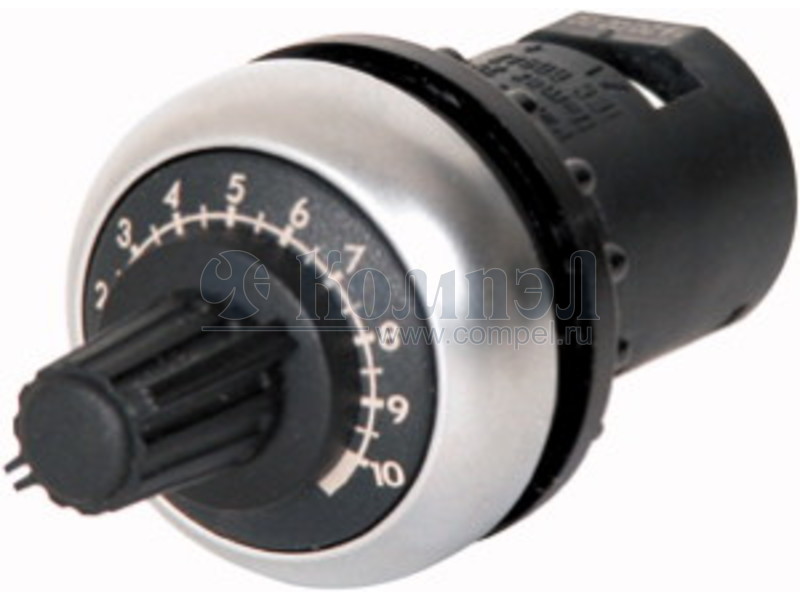

Внешний вид M22-R100K

Файлы 1

показать свернуть
Потенциометр�100�кОм,�IP66 Тип №�для�зак. Каталог�№ Программа�поставок M22-R100K 229493 M22-R100KQ Основная функция Потенциометр Отдельное устройство/законченное устройство Отдельное устройство Описание 3 отдельных винтовых соединения Точность значения сопротивления: ±10 % (линейн.) графические условные обозначения Сопротивление R kΩ 100 Номинальная мощность P W 0.5 Класс защиты IP66 рамка Рамка Titan Подключение к SmartWire-DT нет Технические�характеристики Общая�информация Стандарты и предписания IEC/EN 60947 VDE 0660 Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 Температура окружающей среды разомкнут °C -25 - +70 установочное положение любая Удароустойчивость g 30 Длительность ударного воздействия 11 мс Полусинус согл. IEC 60068-2-27 Поперечные сечения соединения мм² одножильный мм 2 0,5 - 1,5 многожильный мм 2 0,5 - 1,5 Контакты Номинальная устойчивость к импульсу Uimp В перем. 4000 тока Номинальные выдерживаемые напряжения изоляции Ui В Категория перенапряжения / степень загрязнения 250 III/3 Bauartnachweis�nach�IEC/EN�61439 Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 0 Потеря мощности на полюс, в зависимости от тока Pvid W 0 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 0.5 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 70 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 20.11.2015 HPL-ED2012 V2.0 EN 1/3 PDF
Документация на M22-R100K

Дата модификации: 20.11.2015

Размер: 192.8 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
