7T8100002303

Finder
Щитовой термостат для включения охлаждения; диапазон температур 0…+60°C; 1NO 10A; модульный, ширина 17.5мм; степень защиты IP20
развернуть ▼ свернуть ▲

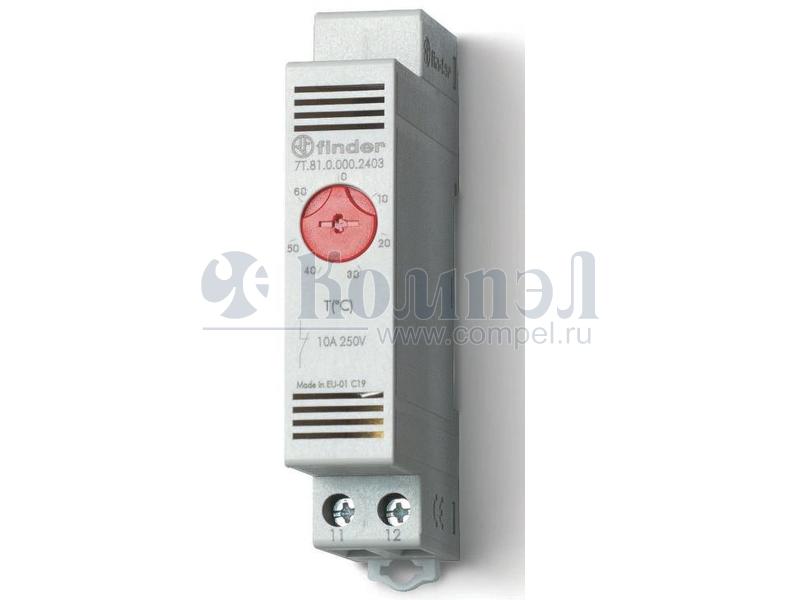

Внешний вид семейства 7T81c

Файлы 1

показать свернуть
7T Серия 7T Серия - Щитовые термостаты Характеристики 7T.81.0.000.240x 7T.81.0.000.230x Щитовые термостаты • • • • • Компактный размер (Ширина 17.5 мм) Быстрое срабатывание, биметаллический датчик Широкий диапазон температурных уставок Большая электрическая долговечность Монтаж на рейку 35 мм (EN 60715) • Включение обогрева • Включение вентиляции Max Min Включение обогрева - при снижении температуры внутри электрощита ниже заданной уставки, управляющий контакт замыкается. При достижении заданной температуры, управляющий контакт размыкается. Включение принудительной вентиляции - при повышении температуры внутри электрощита выше заданной уставки, управляющий контакт замыкается. При снижении температуры ниже заданной, управляющий контакт размыкается. См. чертеж на стр. 2 1 NC 1 NO 10/10 10/10 250/250 250/250 2,500 2,500 Конфигурация контактов Номинальный ток/Макс.пиковый ток Ном.напряжение/Макс.напряжение Номинальная нагрузка AC1 A B AC BA Номинальная нагрузка AC15 (230 B AC) BA 250 250 Допустимая мощность однофазного двигателя AC3 (230 B AC)кВт 0.125 0.125 Отключающая способность DC1: 30/110/220B A 1/0.3/0.15 1/0.3/0.15 Минимальная нагрузка переключения mW (B/mA) 500 (12/10) 500 (12/10) AgNi AgNi Стандартный материал контактов Таймеры и реле контроля Характеристики контактов Диапазон температурных уставок Диапазон уставок (вентиляция) — °C — Дифференциал переключений по температуре K Диапазон уставок (обогрев) °C Дифференциал переключений по температуре K –20...+40 –20...+40 +0...+60 7±4 +0...+60 — 7±4 — 100·103 100·103 –45...+80 –45...+80 IP 20 IP 20 Технические характеристики Электрическая долговечность при ном. нагрузке АС1 циклов Внешний температурный диапазон °C Категория защиты III-2014, www.findernet.com Сертификация (в соответствии с типом) 1 PDF
Документация на серию 7T81

Дата модификации: 01.08.2014

Размер: 282.6 Кб

2 стр.

    Публикации 1

    показать свернуть
    26 июня 2015
    новость

    Щитовые термостаты серии 7T81 от Finder

    Щитовые термостаты используются для контроля за микроклиматом внутри электрощитов. Они гарантируют включение нагревателя при понижении температуры ниже уровня уставки и включение вентилятора при повышении температуры выше уровня уставки. Серия... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
