12.87903

Geyer

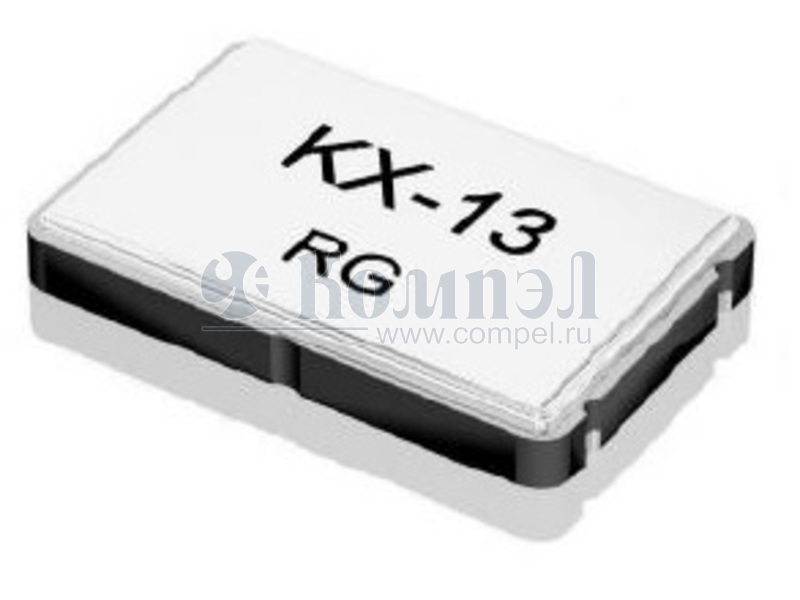

Кварцевый резонатор: 16 МГц, 30 ppm, Cшунт = 7 пФ, Cнагр = 16 пФ
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Стабильность в рабочем температурном диапазоне
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 7×5×1.3 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P= 7A-16.000MAAE-T (TXC)

— Частотный резонатор - Частота: 16 МГц; PPM25°C: 30 ppm; PPMТраб: 30 ppm; Монтаж: S...
P= SJK-6F-16.000-16-30-30-B-50 (SJK)

XTAL7050470X50MM в ленте 1000 шт

 —

Файлы 1

показать свернуть
Quartz Crystal SMD-version model frequency range mode operating temperature frequency tolerance at +25°C temperature tolerance at -20° ~ + 70°C -40° ~ + 85°C -40° ~ +105°C load capacitance CL series resonance R1 max. aging at +25°C (first year) max. shunt capacitance Co max. KX - 13 6,0 ~ 160,0 MHz fundamental, 3rdovertone, 5thovertone standard -20° ~ + 70°C available -40° ~ + 85°C (= KX-13T) available -40° ~ + 105°C (= KX-13E) standard ± 30 ppm available ± 10 ~ ± 50 ppm standard ± 50 ppm, available ± 10 standard ± 100 ppm, available ± 20 standard ± 120 ppm, available ± 30 standard 16 pF available 12 ~ 20 pF fundamental 6,0 ~ 7,00 MHz 7,1 ~ 10,99 MHz 11,0 ~ 13,99 MHz 14,0 ~ 15,99 MHz 16,0 ~ 40,50 MHz 3rdovertone 35,0 ~ 39,99 MHz 40,0 ~ 49,99 MHz 50,0 ~ 90,00 MHz 5thovertone 90,0 ~ 260,00 MHz ± 2 ppm 7,0 pF drive level max. contents of reel part no. ~ ± 30 ppm, ~ ± 50 ppm ~ ± 80 ppm 120 Ohm 100 Ohm 50 Ohm 40 Ohm 30 Ohm 100 Ohm 80 Ohm 50 Ohm 100 Ohm 0,05 mW 1000 pcs. 12.xxxxx Dimensions (mm): Reflow soldering condition: Tape specification: Suggested soldering pad: reel diameter 250 mm GEYER ELECTRONIC e.K. Lochhamer Schlag 5 82166 Gräfelfing/München Tel. +49 89 546868-0 quartz@geyer-electronic.de www.geyer-electronic.de Version 28.04.2015 PDF
Документация на серию KX-13

KX-13

Дата модификации: 09.11.2015

Размер: 173.4 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
