DPP100-24

TDK-Lambda
Switch Mode Power Supply; Power Supply Type:Switching; Output Type:Variable; No. of Outputs:1; Output Current:4.2A; Power Rating:100W; Supply Voltage:264VAC; Approval Bodies:cURus; Power Supply Mounting:DIN Rail
развернуть ▼ свернуть ▲
Фотография серии DPP100

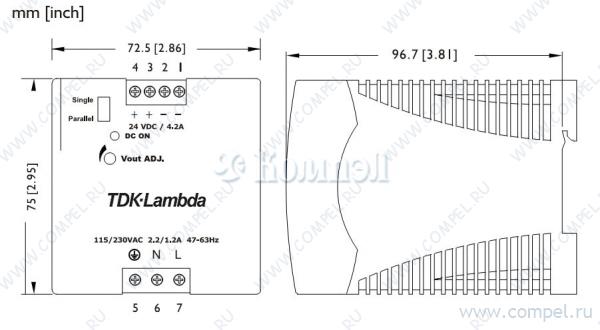

Чертеж серии DPP100



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности параллельное включение, низкий профиль
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 72.5×96.7×75 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ MDR-100-24 (MW)

— в коробках 30 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...30 В; I1: до 4 А; ... КЗ, перегрузка, перенапряжение, перегрев Низкое энергопотребление (менее 1 Вт) при работе без нагрузки
A+ EDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ HDR-100-24 (MW)

— 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 92W, Hybrid
A+ HDR-100-24N (MW)

— в коробках 48 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 100.8W, Hybrid
A+ SDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
A+ WDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...29 В; I1: до 5 А; ... сухой контакт DC OK, ограничение тока КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LI120-20B24R2S (MORNSUN)

— в коробках 18 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LIF120-10B24R2 (MORNSUN)

— в коробках 18 шт КЗ, перегрев, перегрузка, перенапряжение — — — — AC-DC Power Factor Correction Module
A+ TBLC 90-124 (TRACO)

— 1 шт — — — — —
A+ NDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ LI100-20B24PR2 (MORNSUN)

— в коробках 14 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LI120-20B24R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module
A+ LI120-10B24 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — AC-DC Power Factor Correction Module, 1 Output, 120W, Hybrid
A+ LIF120-10B24R2-EX (MORNSUN)

— КЗ, перегрев, перегрузка, перенапряжение — — — — AC-DC Power Factor Correction Module
A+ TBL 090-124 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.75 А... низкий профиль, ограничение тока — — — —
A+ TCL 120-124 (TRACO)

— в коробках 5 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — — —
A+ TCL 120-124C (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — —
A+ TIB 120-124 (TRACO)

— 1 шт — — — —
A+ TIB120-124EX (TRACO)

— — — — — — — — — — — — — —
A+ TIB120124EX (TRACO)

— — — — — — — — — — — — —
A+ TPC 120-124 (TRACO)

— 1 шт перегрузки, короткого замыкания — — — — — —
A+ TSP 090-124 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.75 А... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев — — — — —
A+ TSP 090-124 EX (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.75 А... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ 1105790000 (WDML)

— AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24; U1: 24...28 В; I1: до 3.8 А; С... 2х-цветный светодиодный сигнал: DC OK, ошибка; реле состояния; функция Remote On/Off КЗ, перегрев, обратное напряжение — — — Источник питания регулируемый PRO-H, 1-фазный, ном.выходная мощность 90W, ном.выходное напряжение 24V, ном.выходной ток 3.8А; 2х-цветный светодиодный сигнал: DC OK, ошибка; реле состояния; функция Remote On/Off ; монтаж на DIN рейку
A+ 1469480000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22...28 В; I1: до 5 А; Ст... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния КЗ, перегрузка, перегрев, обратное напряжение — малогабаритные распределительные шкафы — Источник питания регулируемый PROeco, 1-фазный, ном.выходная мощность 120W, ном.выходное напряжение 24V, ном.выходной ток 5А; 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния; монтаж на DIN рейку

Файлы 1

показать свернуть
DPP Series 15-100W, 5-48V Output DIN Rail Mount Power Supplies Features u Low Cost u Universal Input u NEC NFPA70 Class 2(2) u UL508 Listed u -10 to +71°C Operation Key Market Segments & Applications Specifications Model DPP15 DPP25/30 DPP50 DPP100 AC Input Voltage range VAC 85 - 264VAC 85 - 132VAC 176 - 264VAC Input Frequency Hz 47 - 63Hz DC Input Voltage range - 90 - 375VDC 210 - 375VDC Inrush Current (115 / 230VAC) A <35A 35 / 45A 35 / 50A 35 / 55A Power Factor Meets EN61000-3-2 Class A Input Current (230VAC) A 0.4 0.72 1.35 1.2 Leakage Current mA <0.75mA, 265VAC, 63Hz Output Voltage Accuracy % ±1% (24V outputs preset at 24.5V) Line Regulation % < 0.5% Load Regulation % < 0.5% Ripple and Noise mV 50mV Overcurrent Protection (Typ) >110% (fold forward type) Overvoltage Protection V 120 - 137.5%, Cycle AC line to reset Hold Up Time (115VAC input) ms > 20ms Parallel switch - No Yes LED Indicator Green LED = On Operating Temperature °C -10* to +71°C (Derate linearly 5%/°C from 61 to 71°C) * -25°C start up, DPP25-50 only Storage Temperature °C -25 to +85°C Operating Humidity 20 - 90% RH (non condensing) Cooling (1) Convection Withstand Voltage Input to Output 3kVAC for 1 min. Shock Half sine wave, 4G, 22ms, 3 times per face, X, Y, Z Vibration 10-500Hz (20 min sweep) 0.002G2/Hz, 1 Grms acceleration X, Y, Z, 1 hour Isolation Resistance >100M at 25C & 70%RH, Output to Ground 500VDC Safety Agency Approvals UL60950-1, UL508, NEC Class 2(2), EN60950-1, CE Mark Emissions EN55011, EN55022 class B Radiated & Conducted, EN61000-6-3 Immunity EN61000-6-2, EN61000-4-2 Level 4, EN61000-4-3, EN61000-4-6 Level 3, EN61000-4-4 Level 4 (I/P) Level 3 (O/P), EN61000-4-5 Level 4, EN61000-4-8, EN61000-4-11 Weight (Typ) g 130 260 390 Size (WxHxD) in 0.9x2.95x3.81” 1.77x2.95x3.58” 2.86x2.95x3.81” Case material Plastic MTBF (MIL-HDBK-217F, GF25) Hours 287,000 >288,000 269,000 239,000 Warranty yrs Two years (1) (2) Recommend 1” clearance on all sides. See model selector. Evaluated to NEC NFPA70 Class 2 output per UL1310. 1-800-526-2324 • www.us.tdk-lambda.com/lp/ 34 Disclaimer: us.tdk-lambda.com/lp/legal.htm PDF
Документация на серию DPP100

Дата модификации: 07.09.2012

Размер: 513.6 Кб

2 стр.

    Публикации 1

    показать свернуть
    08 апреля 2014
    статья

    DIN-рейка плюс электросеть: источники электропитания для промышленной автоматики и систем безопасности

    Как выбрать необходимое в обширной номенклатуре AC/DC–модулей, предлагаемых компанией КОМПЭЛ для организации электропитания промавтоматики и систем безопасности? Рассмотрим продукцию трех производителей – MEAN WELL, TDK–Lambda и... ...читать
