DPP25-5

TDK-Lambda
AC-DC сетевой преобразователь - P вых: 25 Вт; Выход: 5 В; U1: 5...6 В; I1: до 5 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии DPP25

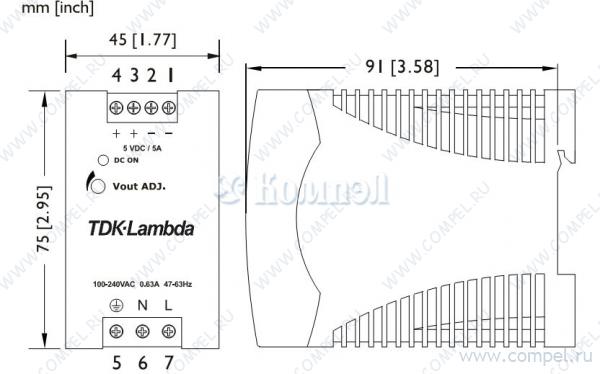

Чертеж серии DPP25



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности базовая модель, низкий профиль
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 45×91×75 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 11

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ TCL 024-105 (TRACO)


TCP 024-105 (TRACO) 		— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 24 Вт; Выход: 5 В; U1: 5...5.25 В; I1: до 4 А; С... низкий профиль, параллельное включение — — —
A+ MDR-40-5 (MW)

— в коробках 42 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...6 В; I1: до 6 А; Стаб... КЗ, перегрузка, перенапряжение
A+ HDR-60-5 (MW)

— в коробках 60 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — —
A+ DR-60-5 (MW)

— 48 шт AC-DC сетевой преобразователь - P вых: 32 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 6.5 ... КЗ, перегрузка, перенапряжение —
A+ TPC 030-105 (TRACO)

—

 перегрузки, короткого замыкания — — — — —
A+ DR-4505 (MW)

— в коробках 48 шт AC-DC сетевой преобразователь - P вых: 25 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 5 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ DR-60-05 (MW)

—

 КЗ, перегрузка, перенапряжение — — — — — — — — — — —
A+ DRAN30-05 (CHINFA)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 6 А; Ст... КЗ, перегрузка, перенапряжение — —
A+ DRAN30-05A (CHINFA)

— 10 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 6 А; Ст... КЗ, перегрузка, перенапряжение — —
A+ 8754960000 (WDML)

—

 — — малогабаритные распределительные шкафы —
A+ DRB50-5-1 (LAMBDA)

— 1 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 6 А; Ст... компактный дизайн, узкий профиль, базовая модель КЗ, перегрузка, перенапряжение — —

Файлы 1

показать свернуть
DPP Series 15-100W, 5-48V Output DIN Rail Mount Power Supplies Features u Low Cost u Universal Input u NEC NFPA70 Class 2(2) u UL508 Listed u -10 to +71°C Operation Key Market Segments & Applications Specifications Model DPP15 DPP25/30 DPP50 DPP100 AC Input Voltage range VAC 85 - 264VAC 85 - 132VAC 176 - 264VAC Input Frequency Hz 47 - 63Hz DC Input Voltage range - 90 - 375VDC 210 - 375VDC Inrush Current (115 / 230VAC) A <35A 35 / 45A 35 / 50A 35 / 55A Power Factor Meets EN61000-3-2 Class A Input Current (230VAC) A 0.4 0.72 1.35 1.2 Leakage Current mA <0.75mA, 265VAC, 63Hz Output Voltage Accuracy % ±1% (24V outputs preset at 24.5V) Line Regulation % < 0.5% Load Regulation % < 0.5% Ripple and Noise mV 50mV Overcurrent Protection (Typ) >110% (fold forward type) Overvoltage Protection V 120 - 137.5%, Cycle AC line to reset Hold Up Time (115VAC input) ms > 20ms Parallel switch - No Yes LED Indicator Green LED = On Operating Temperature °C -10* to +71°C (Derate linearly 5%/°C from 61 to 71°C) * -25°C start up, DPP25-50 only Storage Temperature °C -25 to +85°C Operating Humidity 20 - 90% RH (non condensing) Cooling (1) Convection Withstand Voltage Input to Output 3kVAC for 1 min. Shock Half sine wave, 4G, 22ms, 3 times per face, X, Y, Z Vibration 10-500Hz (20 min sweep) 0.002G2/Hz, 1 Grms acceleration X, Y, Z, 1 hour Isolation Resistance >100M at 25C & 70%RH, Output to Ground 500VDC Safety Agency Approvals UL60950-1, UL508, NEC Class 2(2), EN60950-1, CE Mark Emissions EN55011, EN55022 class B Radiated & Conducted, EN61000-6-3 Immunity EN61000-6-2, EN61000-4-2 Level 4, EN61000-4-3, EN61000-4-6 Level 3, EN61000-4-4 Level 4 (I/P) Level 3 (O/P), EN61000-4-5 Level 4, EN61000-4-8, EN61000-4-11 Weight (Typ) g 130 260 390 Size (WxHxD) in 0.9x2.95x3.81” 1.77x2.95x3.58” 2.86x2.95x3.81” Case material Plastic MTBF (MIL-HDBK-217F, GF25) Hours 287,000 >288,000 269,000 239,000 Warranty yrs Two years (1) (2) Recommend 1” clearance on all sides. See model selector. Evaluated to NEC NFPA70 Class 2 output per UL1310. 1-800-526-2324 • www.us.tdk-lambda.com/lp/ 34 Disclaimer: us.tdk-lambda.com/lp/legal.htm PDF
Документация на серию DPP25

Дата модификации: 07.09.2012

Размер: 513.6 Кб

2 стр.
