DSP100-24/C2

AC-DC сетевой преобразователь - P вых: 91 Вт; Выход: 24 В; U1: 20...24.2 В; I1: до 3.8 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности низкий профиль, защита по II классу
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Напряжение изоляции вход-выход
Применение
КПД
Шум

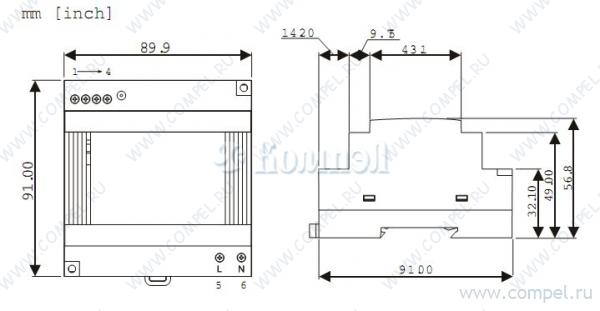

Размер 89.9×55.6×91 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 22

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ TBL 090-124 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.75 А... низкий профиль, ограничение тока
A+ AMR5-24 (CHINFA) 10 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...28 В; I1: до 4.2 А... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение
A+ TSP 090-124 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.75 А... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев
A+ MDR-100-24 (MW) в коробках 30 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...30 В; I1: до 4 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ HDR-100-24 (MW) 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ 6EP1332-1SH52 (SIEMENS) 1 шт LOGO!POWER 24 V СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-240 В ВЫХОД: 24 V/4 A DC
A+ TSP 090-124 EX (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.75 А... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев
A+ HDR-100-24N (MW) в коробках 48 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ DR-100-24 (MW) в коробках 36 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...29 В; I1: до 4.2 А... КЗ, перегрузка, перенапряжение, перегрев
A+ VRH100-24 (CHINFA) 4 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 4... КЗ, перегрузка, перенапряжение
A+ TBLC 90-124 (TRACO) 1 шт
A+ 81.000.6340.0 (WIELAND)

КЗ, перегрузка, перенапряжение
A+ 81.000.6135.0 (WIELAND)

A+ 4AV2302-2EB00-0A (SIEMENS)

A+ 4AV2306-2EB00-0A (SIEMENS)

A+ 6EP1332-1LD10 (SIEMENS) AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 22...28 В; I1: до 4.1 А...
A+ 6EP1332-5BA10 (SIEMENS) AC-DC сетевой преобразователь - P вых: 96 Вт; Выход: 24 В; U1: 22.2...26.4 В; I1: до 4 ...
A+ 6EP1332-5BA20 (SIEMENS) AC-DC сетевой преобразователь - P вых: 89 Вт; Выход: 24 В; U1: 24 В; I1: до 3.7 А; Стаб...
A+ DSP100-24 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...28 В; I1: до 4.2 А... низкий профиль, защита по II классу КЗ, перегрузка, перенапряжение
A+ DLP100-24-1/E (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 21.6...28 В; I1: до 4.1... КЗ, перегрузка, перенапряжение
A+ DPP100-24 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 4... параллельное включение, низкий профиль КЗ, перегрузка, перенапряжение
A+ DRB100-24-1 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...28 В; I1: до 4.2 А... компактный дизайн, узкий профиль, ККМ КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
DSP Series 7.5W to 100W Low Profile DIN Rail Mount Power Supplies Features u Low Profile for Building Automation u 5V to 24V Outputs u Wide Range AC Input u UL1310 Class 2(1) u Class II Double Insulation u -25 to +71°C Operation Key Market Segments & Applications Specifications Model DSP10 DSP30 DSP60 DSP100 AC Input Voltage range VAC 90 - 264VAC, Class II double insulated (No ground connection required) Input Frequency Hz 47 - 63Hz DC Input Voltage range VDC 120 - 370VDC Inrush Current (115 / 230VAC) A 15 / 30A 25 / 50A 30 / 60A 30 / 60A Power Factor & Flicker Meets EN61000-3-2, EN61000-3-3 Output Voltage Accuracy % ±1% of Nominal Line Regulation % 1% Load Regulation % 1% Ripple and Noise (20MHz BW) mV 50mV Overcurrent Protection (Typ) 110 - 160%, fold forward under short circuit (DSP100-24/C2 102-108%) Overvoltage Protection V 120 - 145% Hold Up Time (115VAC input) ms See Model Selector LED Indicators Green LED = On, Red LED = DC Output Low Operating Temperature °C -25 to +71°C (Derate linearly 2.5%/°C from 55 to 71°C) Temperature Coefficient %/°C ±0.02%/°C Storage Temperature °C -25 to +85°C Operating Humidity 20 - 95% RH (non condensing) Cooling Convection Withstand Voltage Input to Output 3kVAC for 1 min. Isolation Resistance >100M at 25°C & 70%RH, Input to Output 500VDC Vibration (Operating) IEC 60068-2-6 (Mounting by rail: Random wave, 10-500 Hz, 2G, ea. along X, Y, Z axes 10 min/cycle, 60 min) Shock (Operating) IEC 60068-2-27 (Half sine wave, 4G, 22ms, 3 axes, 6 Faces, 3 times for each face) Safety Agency Approvals UL1310 Class 2(1), UL508 Listed, UL60950-1, EN60950-1, CE Immunity EN61000-4-2, -3, -4, -5, -6, -8 & -11 Conducted & Radiated EMI DSP10: EN55022 Class B; DSP30-100: EN55022 Class A Weight (Typ) g 60 200 250 320 Size (WxHxD) in 0.71 x 3.58 x 2.19” 2.09 x 3.58 x 2.19” 2.8 x 3.58 x 2.19” 3.54 x 3.58 x 2.19” Case material Plastic Warranty yrs Three years (1) See model selector on page 2. 1-800-526-2324 • www.us.tdk-lambda.com/lp/ 41 Disclaimer: us.tdk-lambda.com/lp/legal.htm PDF
Документация на серию DSP100

dsp.indd Keywords:

Дата модификации: 02.06.2012

Размер: 452.4 Кб

2 стр.
