044607.5ZRP

Littelfuse
Предохранитель плавкий - Ток: 7.5 А; U AC: 350 В; U DC: 125 В; Класс: Fast; Монтаж: 2-SMD; Примечания: FUSE BRD MNT 7.5A 350VAC 125VDC
развернуть ▼ свернуть ▲
Внешний вид серии 446

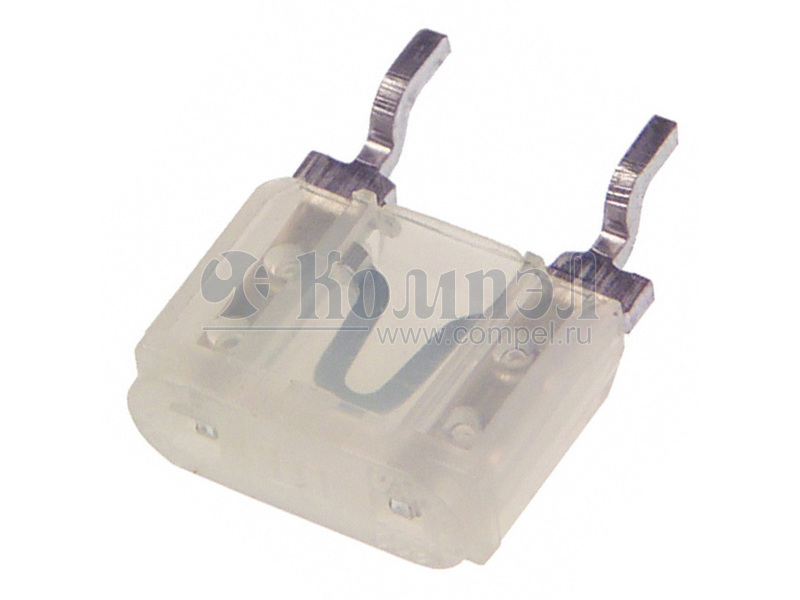

Внешний вид 044607.5ZRP



Технические характеристики

показать свернуть
Номинальный ток
Напряжение AC
Напряжение DC
Класс быстродействия
Тип монтажа
Отключающая способность AC
Особенности Board Mount (Cartridge Style Excluded)
Размер ø10.92×8.76 мм
Примечания FUSE BRD MNT 7.5A 350VAC 125VDC
Рабочая температура
Одобрение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Surface Mount Fuses EBF Fuse Fast-Acting > 446/447 Series 446/447 Series Fuse Description 446 Series (surface mount leads) 447 Series (thru-hole leads) The 446/447 series are circuit-board mountable, flat profile, fast-acting fuses designed for protection of electronic ballasts and power inverter applications. The 446 series is designed with leads for surface mount applications, and the 447 series is designed with leads for through-hole applications. This series of devices are 100% lead-free and meets the requirements of the RoHS directive. Features • RoHS compliant and 100% lead-free Agency Approvals Agency Agency File Number Ampere Range E71611 2A - 10A LR29862 2A - 10A 250, 277 and 350 VAC circuits. • Ideal for use in electronic lighting ballast, power supply and power inverter applications. • Rated for use in 125, • Based on the proven reliability of the automotive MINI® Fuse; available from 2 through 10 amperes. Electrical Characteristics for Series % of Ampere Rating Opening Time 100% 4 hours, Minimum 200% 0.15 sec. Min.; 5 sec. Max. Electrical Specifications by Item Ampere Rating (A) Amp Code Max Voltage Rating (V) 2.00 002. 350 3.00 003. 350 4.00 004. 350 5.00 005. 350 7.50 07.5 350 10.0 010. 350 Interrupting Rating 100 amperes @350 VAC, 50 amperes @125 VDC and 450 amperes @60VDC Agency Approvals Nominal Cold Resistance (Ohms) Nominal Melting I2t (A2sec) 0.0560 2.8 x x 0.0340 9.4 x x 0.0240 17 x x 0.0180 25 x x 0.0110 68 x x 0.0073 93 x x Additional Information Datasheet 446 Series Resources 446 Series Samples 446 Series Datasheet 447 Series Resources 447 Series Samples 447 Series © 2013 Littelfuse, Inc. Specifications are subject to change without notice. Revised: 12/19/13 PDF
Документация на серию 446

Дата модификации: 03.01.2014

Размер: 990 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
