MAX14002EVSYS#

MAX14001/MAX14002 Evaluation System General Description The MAX14001/14002 evaluation system (EV system) provides the hardware and software necessary to evaluate the MAX14001 and MAX14002 isolated, single-channel, analog-to-digital converters (ADCs) with programmable voltage comparators and inrush current control optimized for configurable binary input applications. The MAX14001/ MAX14002 EV ...
развернуть ▼ свернуть ▲

Файлы 1

показать свернуть

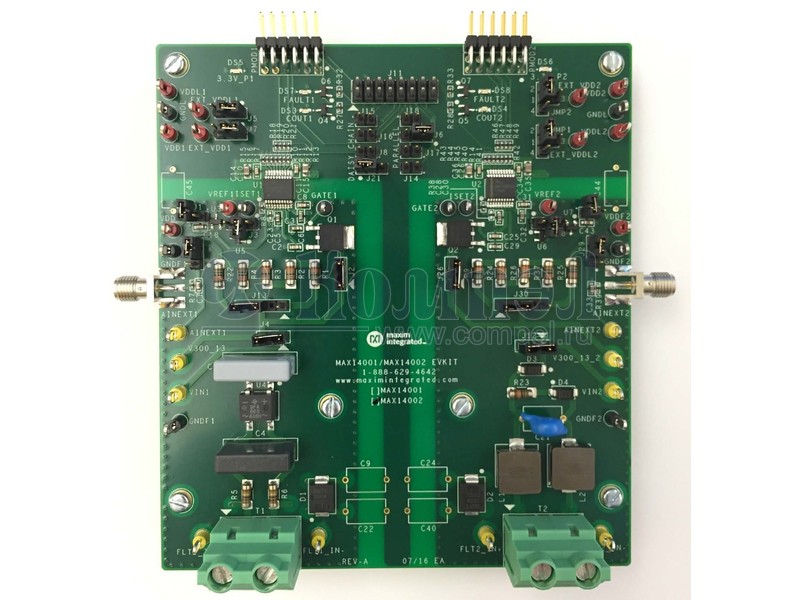

MAX14001/MAX14002 Evaluation System General Description The MAX14001/14002 evaluation system (EV system) provides the hardware and software necessary to evaluate the MAX14001 and MAX14002 isolated, single-channel, analog-to-digital converters (ADCs) with programmable voltage comparators and inrush current control optimized for configurable binary input applications. The MAX14001/ MAX14002 EV kit has Pmod™ compatible connectors for SPI communication. The EV system includes the USB2PMB2 adapter board that receives commands from a PC through the USB cable to create an SPI interface for communication between the software and the MAX14001/MAX14002 on the EV kit. The EV system includes a graphical user interface (GUI) that provides communication between the target device and the PC. The MAX14001/MAX14002 EV kit has two MAX14001/MAX14002 devices (U1 and U2) that can operate in multiple modes, as shown in Figure 1: 1) Single Channel mode: The USB2PMB2 adapter connects to connector PMOD1 or PMOD2 on the EV kit, depending on which channel is preferred, allowing differently configured analog inputs with signal conditioning circuitry. 2) Daisy-Chain mode: The USB2PMB2 adapter connects to connector PMOD1, and DOUT from U1 connects to DIN of U2. Both U1 and U2 are controlled from a single SPI interface. 3) Dual Channel mode: The USB2PMB2 adapter connects to connector PMOD1 and uses two chipselect signals (CS1 and CS2) to control each chip through a single connector/GUI interface. Evaluates: MAX14001, MAX14002 Features ● Easy Evaluation of the MAX14001/MAX14002 ● EV Kit is USB Powered ● Daisy-Chainable SPI Interface ● Internal Voltage Reference or External Voltage Reference ● Half-Wave Input Rectification Filter or Full-Wave Input Rectification Filter ● Windows XP®, Windows® 7, Windows 8.1, and Windows 10 Compatible Software ● Fully Assembled and Tested ● Proven PCB Layout ● RoHS Compliant Ordering Information appears at end of data sheet. EV System Contents ● MAX14001EVKIT#, including the MAX14001AAP+ or MAX14002EVKIT#, including the MAX14002AAP+ ● USB2PMB2# Adapter Board ● Micro-USB Cable Windows and Windows XP are registered trademarks and registered service marks of Microsoft Corporation. Pmod is a trademark of Digilent, Inc 19-8690; Rev 0; 11/16 PDF
Документация на MAX14002EVSYS#

Дата модификации: 12.12.2019

Размер: 1.93 Мб

27 стр.
