DR-100-12

MEAN WELL
AC/DC преобразователь: На DIN рейку; 100 Вт; Выход 12В/7.5А; Вход: 88...264VAC / 124...370VDC; -20...60°C
развернуть ▼ свернуть ▲
Фотография серии DR-100

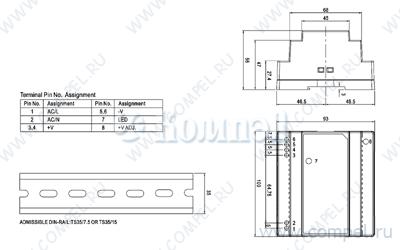

Чертеж серии DR-100



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 100×93×56 мм
Рабочая температура
Примечание Низкое энергопотребление (менее 1 Вт) при работе без нагрузки
