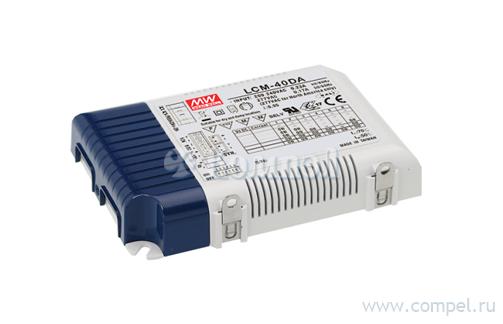

LCM-40DA

ИП для светодиодного освещения LCM-40DA MW - P вых: 40 Вт; Выход: ток; U1: 2...100 В; I1: 0.35...1.05 А; Стабилизация: ток; Вход: 220/240 Основные характеристики: Выходная мощность (ном) 40 Вт Напряжение 1 канала 2...100 В Выходной ток 1 канала 0.35...1.05 А Тип стабилизации ток Вход 220/240 Конструктивное исполнение в кожухе Возможности LED драйвер, ККМ Количество выходов 1 Тип управления выходом DALI Исполнение 20 Входное напряжение AC 180...295 В Входное напряжение DC 254...417 В Коэффициент мощности 0.95 Напряжение изоляции вход-выход 3.75 кВ КПД 91 % Шум 700 мВ Размер 124 x 82 x 23 мм Рабочая температура -30...60 °C Температура хранения -40...80 °C Примечание ККМ (PF > 0.9)
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Эффективность
Функция защиты
Температура рабочая
Размер 124×81.5×23 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
40W Multiple-Stage Constant Current Mode LED Driver LCM-40DA series User’s Manual 2 (for DA2-Type only) (for DA-Type only)     IS 15885(Part 2/Sec13)  THOMAS SAMUEL THOMAS SAMUEL R-41027766 (except for DA2-Type)(except for DA2-Type) ■  ‧  ‧  ‧ ‧ ‧ ■  ‧ ‧ ‧ ‧ ‧   ‧ ■    ~  ℃℃   ■       :     {   AUX       File Name:LCM-40DA-SPEC 2021-09-03 PDF
Документация на LCM-40DA2

LCM-40DA.cdr

Дата модификации: 03.09.2021

Размер: 684.1 Кб

8 стр.

40W Multiple-Stage Output Current LED Power Supply LCM-40DA series ■ Features : ‧Output current level selectable by DIP S.W. ‧180~295VAC input only ‧Built-in active PFC function ‧Protections: Short circuit / Over voltage / Over temperature ‧Cooling by free air convection ‧Fully isolated plastic case ‧Class Ⅱ power unit, no FG ‧Built-in DALI interface and push dimming function ‧Optional 12V/50mA auxiliary output (Model No.: LCM-40DA-AUX) ‧IP20 design ‧Logarithm or linear dimming curve selectable(Meet IEC62386-207) ‧Temperature compensation function by external NTC ‧No load power consumption <0.5W(<1.2W for LCM-40DA-AUX)(Note.7) ‧Power supplies synchronization function up to 10 units ‧Suitable for indoor LED lighting applications ‧3 years warranty F 110 M M SPECIFICATION MODEL S & E LCM-40DA SELECTABLE CURRENT Note.3 350mA 500mA 600mA 700mA 900mA 1050mA DC VOLTAGE RANGE 2 ~ 100V 2 ~ 80V 2 ~ 67V 2 ~ 57V 2 ~ 45V 2 ~ 40V RATED POWER 42W ±5% RIPPLE CURRENT OUTPUT CQC SELV RIPPLE & NOISE (max.) Note.2 700mVp-p NO LOAD OUTPUT VOLTAGE (max.) 110V CURRENT ACCURACY SETUP, RISE TIME 16ms/230VAC at rated power HOLD UP TIME (Typ.) VOLTAGE RANGE 65V ±5% Note.5 500ms, 80ms / 230VAC at rated power Note.4 180 ~ 295VAC FREQUENCY RANGE 254 ~ 417VDC 47 ~ 63Hz POWER FACTOR (Typ.) INPUT PF≧0.975/230VAC, PF≧0.96/277VAC at rated power (Please refer to "Power Factor Characteristic" curve) TOTAL HARMONIC DISTORTION Total harmonic distortion will be lower than 20% when output loading is 75% or higher EFFICIENCY (Typ.) Note.6 91% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) LEAKAGE CURRENT <0.5mA / 240VAC SHORT CIRCUIT Constant current limiting, recovers automatically after fault condition is removed 110 ~ 130V Protection type : Shutdown o/p voltage, re-power on to recover PROTECTION OVER VOLTAGE OVER TEMPERATURE FUNCTION 0.23A/230VAC 0.2A/277VAC COLD START 20A(twidth=260μs measured at 50% Ipeak) at 230VAC Shut down o/p voltage, re-power on to recover AUXILIARY POWER (optional) 12V @ 50mA for driving fan; Tolerance ±5% By external NTC(not provide with the power supply), please see "Temperature compensation operation" TEMP. COMPENSATION DIMMING Please see "Dimming Operation" SYNCHRONIZATION Please see "Synchronization Operation" WORKING TEMP. -30 ~ +60℃ (Refer to "Derating Curve") WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT 20 ~ 90% RH non-condensing -40 ~ +80℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes SAFETY STANDARDS UL8750, ENEC EN61347-1, EN61347-2-13, EN62384 independent, GB19510.14,GB19510.1 approved DALI STANDARDS Comply with IEC62386-101, 102, 207 SAFETY & WITHSTAND VOLTAGE I/P-O/P:3.75KVAC EMC I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55015, EN61000-3-2 Class C(≧40% rated power) ; EN61000-3-3; GB17625.1,GB17743 ISOLATION RESISTANCE EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547 light industry level (surge 2KV), criteria A 193.6K hrs min. MIL-HDBK-217F (25℃) 123.5*81.5*23mm (L*W*H) 0.24Kg ; 54pcs/15Kg/1.12CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf parallel capacitor. 3. Please see "DIP switch table". 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 6. Efficiency is measured at 500mA/80V output set by DIP switch. 7. No load power consumption<0.5W(LCM-40DA) and <1.2W(LCM-40DA-AUX) is measured at 180~277VAC, with lighting fixture connected and output current dimmed to 0%. 8. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name:LCM-40DA-SPEC 2014-03-28 PDF
Документация на серию LCM-40DA

LCM-40DA

Дата модификации: 28.03.2014

Размер: 607.6 Кб

5 стр.
