P10CU-0515ZLF

PEAK Electronics
DC-DC, 2Вт, вход 4.5-5.5В, выходы +/-15В/ +/-67мА, изоляция 1000В DC, SIP7 19.5x6x9.5 мм, -40...+85°С
развернуть ▼ свернуть ▲
Фотография серии P10CU-XXXXZ

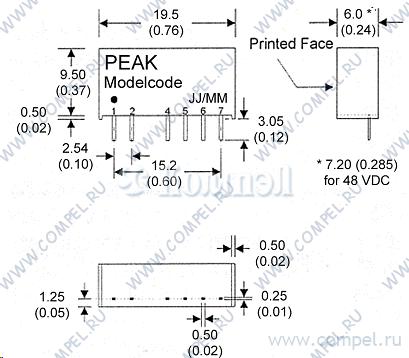

Чертеж серии P10CU-XXXXZ



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 19.5×6×9.5 мм
Рабочая температура
Примечания Суффикс LF означает отсутствие свинца
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
F~ TMH 0515D (TRACO)

SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 2 Вт; #: 2; U вх: 4.5.... — — — — — — — —
A- DCWN03E-15 (MW)

— 5 шт короткого замыкания, перегрузки, перенапряжения — — — — — —
A- TDR 3-0523SM (TRACO)

SMD148 1 шт — — — — — — — —
A- TEN 3-0523 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 4.5... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- DETN02L-15 (MW)

— — — — — — — —
A- A0515S-2WR2 (MORNSUN)

SIP76 1 шт — — — — — — —
A- DETN02L-15N (MW)

—

 — — — — — — — —
A- DPUN02L-15 (MW)

—

 — — — — — — — — — — — — — —
A- MDD02L-15 (MW)

— — — — — — — —
A- WRE0515S-3WR2 (MORNSUN)

SIP87 — — — — — — —
A- DPAN02E-15 (MW)

— — — — — — — —
A- E0515D-2WR3 (MORNSUN)

—

 — — — — — — — —
A- E0515S-2WR2 (MORNSUN)

SIP76 — — — — — — —
A- E0515S-2WR3 (MORNSUN)

—

 — — — — — — — —
A- G0515S-2WR2 (MORNSUN)

SIP76 1 шт — — — — — — —
A- WRA0515P-3WR2 (MORNSUN)

—

 — — — — — — —
A- WRA0515S-3WR2 (MORNSUN)

SIP87 в линейках 5 шт — — — — — — —
A- A0515D-2WR3 (MORNSUN)

—

 — — — — — — — —
A- A0515S-2WR3 (MORNSUN)

SIP76 40 шт — — — — — — — — —

Файлы 4

показать свернуть
P10CU-xxxxE/Z LF Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de PM3-SERIES Rev.02-2009  2 Watt  Unregulated  Single and Dual Output  SIP7 Case  1 kV DC I/O Isolation  Low Ripple and Noise The PM3 series P10CU-xxxxE/ZLF is a family of cost effective 2 W single & dual output DC-DC converters. These converters are in an ultra miniature SIP7 case. Devices are encapsulated. High performance features: 1000VDC input/output isolation, high efficiency operation, output voltage accuracy of ±3% maximum, input range of ±10% tolerance and low output ripple and noise. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current¹ ± 10% Capacitor 20 mA pk-pk Output Specifications Voltage Accuracy Short Circuit Protection Line Regulation Load Regulation (20% - 100%) Ripple and Noise (20Mhz bandwidth) Temperature Coefficient ± 3% Short Term ± 1.2% / 1% Vin Change ± 10% (3.3 Vout Models: ± 20%) 75 mV pk-pk ± 0.02% / °C General Specifications Efficiency I/O Isolation Voltage (3 sec.) I/O Isolation Capacity I/O Isolation Resistance Switching Frequency Humidity Reliability Calculated MTBF (MIL-HDBK-217F) See Table 1000 VDC 60 pF, typ. 1000 M Ohm 80 kHz (Variable) 95% rel H > 1.121 Mhrs Physical Specifications Case Material Potting Material Weight Non Conductive Black Plastic (UL94V-0 rated) Epoxy (UL94V-0 rated) ~ 2.3g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Cooling RoHS Conform -40 to +85°C (ambient) 100°C -40 to +125°C Free Air Convection (10 mm distance required) Soldering 260°C, max. (1.5 mm from case 10s.) PM3-Series – P10CU-xxxxE/Z LF – Single and Dual Output – SIP7 - Plastic Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/4 PDF
Документация на серию P10CU-XXXXE

P10CU_02_2009

Дата модификации: 17.02.2009

Размер: 145.3 Кб

4 стр.

P10CU-xxxxE/Z LF Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de PM3-SERIES Rev.02-2009  2 Watt  Unregulated  Single and Dual Output  SIP7 Case  1 kV DC I/O Isolation  Low Ripple and Noise The PM3 series P10CU-xxxxE/ZLF is a family of cost effective 2 W single & dual output DC-DC converters. These converters are in an ultra miniature SIP7 case. Devices are encapsulated. High performance features: 1000VDC input/output isolation, high efficiency operation, output voltage accuracy of ±3% maximum, input range of ±10% tolerance and low output ripple and noise. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current¹ ± 10% Capacitor 20 mA pk-pk Output Specifications Voltage Accuracy Short Circuit Protection Line Regulation Load Regulation (20% - 100%) Ripple and Noise (20Mhz bandwidth) Temperature Coefficient ± 3% Short Term ± 1.2% / 1% Vin Change ± 10% (3.3 Vout Models: ± 20%) 75 mV pk-pk ± 0.02% / °C General Specifications Efficiency I/O Isolation Voltage (3 sec.) I/O Isolation Capacity I/O Isolation Resistance Switching Frequency Humidity Reliability Calculated MTBF (MIL-HDBK-217F) See Table 1000 VDC 60 pF, typ. 1000 M Ohm 80 kHz (Variable) 95% rel H > 1.121 Mhrs Physical Specifications Case Material Potting Material Weight Non Conductive Black Plastic (UL94V-0 rated) Epoxy (UL94V-0 rated) ~ 2.3g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Cooling RoHS Conform -40 to +85°C (ambient) 100°C -40 to +125°C Free Air Convection (10 mm distance required) Soldering 260°C, max. (1.5 mm from case 10s.) PM3-Series – P10CU-xxxxE/Z LF – Single and Dual Output – SIP7 - Plastic Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/4 PDF
Документация на серию P10CU-XXXXZ

P10CU_02_2009

Дата модификации: 17.02.2009

Размер: 145.3 Кб

4 стр.

Telefon: +49 (0) 6135 931069 Telefax: +49 (0) 6135 931070 www.peak-electronics.de info@peak-electronics.de M3 SERIES P10CU-XXXXZ 1KV ISOLATED 2W UNREGULATED DUAL OUTPUT SIP7 Available Inputs: 5, 12, 24 and 48 VDC Available Outputs: (+/-) 5, 7.2, 12 and 15 VDC Other specifications please enquire Electrical Specifications (Typical at + 25° C, nominal input voltage, rated output current unless otherwise specified) Input Specifications Voltage range Filter Isolation Specifications Rated voltage Leakage current Resistance Capacitance Output Specifications Voltage accuracy Ripple and noise (at 20 MHz BW) Short circuit protection Line voltage regulation Load voltage regulation Temperature coefficient General Specifications Efficiency Switching frequency Environmental Specifications Operating temperature (ambient) Storage temperature Derating Humidity Cooling Physical Characteristics Dimensions SIP +/- 10 % Capacitors 1000 VDC 1 mA 109 Ohm 60 pF typ. +/- 5 %, max. 75 mV p-p, max. Momentary +/- 1,2 % / 1,0 % of Vin +/- 8 %, load = 20 ~ 100 % +/- 0,02 % / °C 70 % to 85 % 85 KHz, typ. - 40° C to + 85° C - 55 °C to + 125 °C See graph Up to 90 %, non condensing Free air convection 19,50 x 6,00 x 9,50 mm 0,76 x 0,24 x 0,37 inches 2,5 g 3,5 g for 48 VDC Non conductive black plastic Weight Case material Examples of Partnumbers/Modelcode PART NO. P10CU-0505Z P10CU-0512Z P10CU-0515Z P10CU-1205Z P10CU-1212Z P10CU-1215Z P10CU-2405Z P10CU-247R2Z P10CU-2412Z P10CU-2415Z INPUT VOLTAGE (VDC) INPUT CURRENT NO LOAD INPUT CURRENT FULL LOAD OUTPUT VOLTAGE (VDC) OUTPUT CURRENT (max. mA) EFFICIENCY FULL LOAD (% TYP.) 5 5 5 12 12 12 24 24 24 24 28 26 25 22 20 20 11 10 8 8 555 500 494 225 208 208 111 107 102 102 +/- 5 +/- 12 +/- 15 +/- 5 +/- 12 +/- 15 +/- 5 +/- 7,2 +/- 12 +/-15 +/- 200 +/- 84 +/- 67 +/- 200 +/- 84 +/- 67 +/- 200 +/- 139 +/- 84 +/- 67 72 80 81 74 80 80 75 78 81 82 PDF
Документация на серию P10CU-XXXXZ

M1 Series

Дата модификации: 30.09.2001

Размер: 243.5 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
