P6CU-2405ELF

DC-DC, 1Вт, вход 21.6-26.4В, выход 5В/200мА, изоляция 1000В DC, SIP7 19.5x6x9.5 мм, -40...+85°С
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход

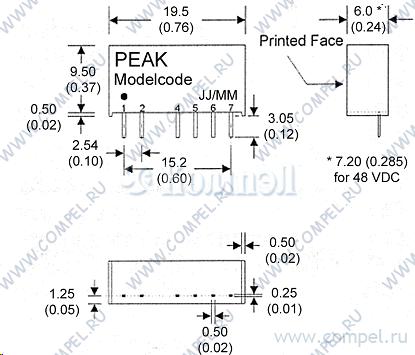

Размер 19.5×6×9.5 мм
Рабочая температура
Примечания Суффикс LF означает отсутствие свинца
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 34

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= TMA 2405S (TRACO) SIP6 в линейках 10 шт
P= B2405LS-1WR3 (MORNSUN) 1 шт
P= RE-2405S (RECOM) SIP7 в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 23.7...
P= AM1D-2405SZ (AIMTEC) SIP76 1 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 21.6...
A- TBA 1-2421HI (TRACO) 1 шт
A- TMV 2405DHI (TRACO) SIP7
A- TMV 2405D (TRACO) SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6... короткого замыкания, перенапряжения, перегрева
A- TMV 2405S (TRACO) SIP7 в линейках 10 шт
A- TBA 1-2421E (TRACO)
A- TBA 1-2411HI (TRACO)
A- TBA 1-2411E (TRACO)
A- AM1D-2405DZ (AIMTEC) SIP76 1 шт LS: DC-DC, 1Вт, вход 21.6…26.4В, выход ±5В/±100мА, изоляция 1000В DC, SIP7(19.5x6x9.5мм...
A- TMV 2405SHI (TRACO) SIP7 в линейках 10 шт
A- TRA 1-2411 (TRACO) SIP7 1 шт

A- AM1D-240505DZ (AIMTEC) SIP7 в линейках 20 шт Преобразователь напряжения DC-DC на печатную плату, нестабилизированный, 1Вт, вход 21.6...
A- AM1D-2405D-RZ (AIMTEC)

A- AM1D-2405SH30-RZ (AIMTEC) в линейках 20 шт

A- TSM 2405S (TRACO) SMD148 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD14; P вых: 1 Вт; #: 1; U вх: 21....
A- AM1L-2405S-NZ (AIMTEC) SMD8 в линейках 38 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD8; P вых: 1 Вт; #: 1; U вх: 21.6...
A- A2405XT-1WR3 (MORNSUN) в линейках 50 шт
A- B2405XT-1WR2 (MORNSUN) SMD8 1 шт
A- B2405LS-1WR2 (MORNSUN) SIP76 в линейках 500 шт
A- MDD01N-05 (MW) SIP7 11 шт
A- WRB2405S-1WR2 (MORNSUN) SIP87 1 шт
A- P6AU-2405ELF (PEAK) SIP4 в линейках 40 шт Преобразователь напряжения DC-DC, нестабилизированный, 1Вт, вход 21.6...26.4В, выход 5В... Суффикс LF означает отсутствие свинца
A- E2405XT-1WR3 (MORNSUN) в линейках 50 шт
A- B2405XT-1WR3 (MORNSUN) 1 шт
A- F2405S-1WR3 (MORNSUN) 1 шт
A- F2405XT-1WR2 (MORNSUN) SMD8 1 шт
A- IF2405XT-1WR3 (MORNSUN) в линейках 50 шт
A- AM1A-2405SZ (AIMTEC) 1 шт

A- TMA 2405D (TRACO) SIP6 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6...
A- AM1SS-2405S-NZ (AIMTEC) SIP4 1 шт

A- TBA 1-2411 (TRACO) 20 шт

Файлы 4

показать свернуть
P6CU-xxxxE/Z LF Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de PM1-SERIES Rev.02-2009  1 Watt  Unregulated  Single and Dual Output  SIP7 Case  1 kV DC I/O Isolation  Low Ripple and Noise The PM1 series P6CU-xxxxE/ZLF is a family of cost effective 1 W single & dual output DC-DC converters. These converters are in an ultra miniature SIP7 case. Devices are encapsulated. High performance features: 1000VDC input/output isolation, high efficiency operation, output voltage accuracy of ±3% maximum, input range of ±10% tolerance and low output ripple and noise. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current¹ ± 10% Capacitor 20 mA pk-pk Output Specifications Voltage Accuracy Short Circuit Protection Line Regulation Load Regulation (20% - 100%) Ripple and Noise (20Mhz bandwidth) Temperature Coefficient ± 3% Short Term ± 1.2% / 1% Vin Change ± 10% (3.3 Vout Models: ± 20%) 75 mV pk-pk ± 0.02% / °C General Specifications Efficiency I/O Isolation Voltage (3 sec.) I/O Isolation Capacity I/O Isolation Resistance Switching Frequency Humidity Reliability Calculated MTBF (MIL-HDBK-217F) See Table 1000 VDC 60 pF, typ. 1000 M Ohm 80 kHz (Variable) 95% rel H > 1.121 Mhrs Physical Specifications Case Material Potting Material Weight Non Conductive Black Plastic (UL94V-0 rated) Epoxy (UL94V-0 rated) ~ 2.3g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Cooling RoHS Conform -40 to +85°C (ambient) 100°C -40 to +125°C Free Air Convection (10 mm distance required) Soldering 260°C, max. (1.5 mm from case 10s.) PM1-Series – P6CU-xxxxE/Z LF – Single and Dual Output – SIP7 - Plastic Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/4 PDF
Документация на P6CU-0503E

P6CU_02_2009

Дата модификации: 17.02.2009

Размер: 145.7 Кб

4 стр.

P6CU-xxxxE/Z LF Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de PM1-SERIES Rev.02-2009  1 Watt  Unregulated  Single and Dual Output  SIP7 Case  1 kV DC I/O Isolation  Low Ripple and Noise The PM1 series P6CU-xxxxE/ZLF is a family of cost effective 1 W single & dual output DC-DC converters. These converters are in an ultra miniature SIP7 case. Devices are encapsulated. High performance features: 1000VDC input/output isolation, high efficiency operation, output voltage accuracy of ±3% maximum, input range of ±10% tolerance and low output ripple and noise. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current¹ ± 10% Capacitor 20 mA pk-pk Output Specifications Voltage Accuracy Short Circuit Protection Line Regulation Load Regulation (20% - 100%) Ripple and Noise (20Mhz bandwidth) Temperature Coefficient ± 3% Short Term ± 1.2% / 1% Vin Change ± 10% (3.3 Vout Models: ± 20%) 75 mV pk-pk ± 0.02% / °C General Specifications Efficiency I/O Isolation Voltage (3 sec.) I/O Isolation Capacity I/O Isolation Resistance Switching Frequency Humidity Reliability Calculated MTBF (MIL-HDBK-217F) See Table 1000 VDC 60 pF, typ. 1000 M Ohm 80 kHz (Variable) 95% rel H > 1.121 Mhrs Physical Specifications Case Material Potting Material Weight Non Conductive Black Plastic (UL94V-0 rated) Epoxy (UL94V-0 rated) ~ 2.3g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Cooling RoHS Conform -40 to +85°C (ambient) 100°C -40 to +125°C Free Air Convection (10 mm distance required) Soldering 260°C, max. (1.5 mm from case 10s.) PM1-Series – P6CU-xxxxE/Z LF – Single and Dual Output – SIP7 - Plastic Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/4 PDF
Документация на серию P6CU-XXXXE

P6CU_02_2009

Дата модификации: 17.02.2009

Размер: 145.7 Кб

4 стр.
