P6CU-2412ZLF

DC-DC, 1Вт, вход 21.6-26.4В, выход +/-12В/ +/-42мА, изоляция 1000В DC, SIP7 19.5x6x9.5 мм, -40...+85°С
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход

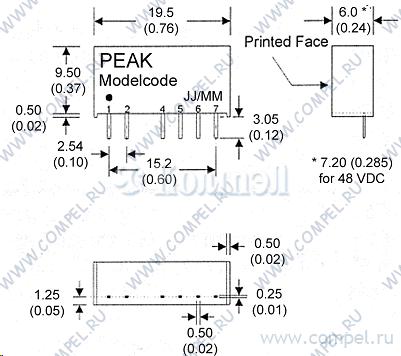

Размер 19.5×6×9.5 мм
Рабочая температура
Примечания Суффикс LF означает отсутствие свинца
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 31

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= TMH 2412D (TRACO) SIP7 в линейках 10 шт короткого замыкания, перенапряжения, перегрева
P= RD-2412D (RECOM) SIP76 в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 2 Вт; #: 2; U вх: 23.7...
P= TMA 2412D (TRACO) SIP6 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6...
P= A2412S-1WR3 (MORNSUN) 1 шт
P= TMV 2412D (TRACO) SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6... короткого замыкания, перенапряжения, перегрева
P= A2412S-1WR2 (MORNSUN) SIP76 1 шт
P= AM2D-2412DZ (AIMTEC) SIP76 1 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 2 Вт; #: 2; U вх: 21.6...
P= AM1D-2412DZ (AIMTEC) SIP76 1 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6...
P= A2412S-2WR3 (MORNSUN) в линейках 30 шт
P= RH-2412D (RECOM) SIP7 1 шт

A- A2412XT-1WR2 (MORNSUN) SMD10
A- E2412XT-1WR3 (MORNSUN) в линейках 50 шт
A- E2412S-1WR2 (MORNSUN) SIP76
A- MDD01N-12 (MW) SIP7 11 шт
A- E2412S-1WR3 (MORNSUN) в линейках 50 шт
A- R1D-2412/H (RECOM) SMD8 2 шт

A- AM1D-2412DH30-NZ (AIMTEC) SIP76 1 шт

A- TMR 1-2422 (TRACO) SIP6 в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- WRA2412S-1WR2 (MORNSUN) SIP87 в линейках 50 шт
A- TES 1-2422 (TRACO) SMD8 1 шт DC/DC, 24V/±12V, 1W, SMD
A- G2412S-1WR2 (MORNSUN) SIP76 10 шт
A- G2412S-1W (MORNSUN) SIP76
A- TMV 2412DHI (TRACO) SIP7 в линейках 10 шт
A- A2412XT-1WR3 (MORNSUN) в линейках 100 шт
A- TBA 1-2422E (TRACO) 12 шт
A- TSM 2412D (TRACO) SMD1810 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD18; P вых: 1 Вт; #: 2; U вх: 21....
A- TES 1-2422V (TRACO) SMD1210
A- TRV 1-2422M (TRACO) SIP9
A- TMR 1-2422SM (TRACO) SMD148 1 шт Защита от КЗ: продолжительная с автовосстановлением
A- TBA 1-2422HI (TRACO) 20 шт
A- DPRN01N-12 (MW) SIP7 11 шт


Файлы 4

показать свернуть
P6CU-xxxxE/Z LF Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de PM1-SERIES Rev.02-2009  1 Watt  Unregulated  Single and Dual Output  SIP7 Case  1 kV DC I/O Isolation  Low Ripple and Noise The PM1 series P6CU-xxxxE/ZLF is a family of cost effective 1 W single & dual output DC-DC converters. These converters are in an ultra miniature SIP7 case. Devices are encapsulated. High performance features: 1000VDC input/output isolation, high efficiency operation, output voltage accuracy of ±3% maximum, input range of ±10% tolerance and low output ripple and noise. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current¹ ± 10% Capacitor 20 mA pk-pk Output Specifications Voltage Accuracy Short Circuit Protection Line Regulation Load Regulation (20% - 100%) Ripple and Noise (20Mhz bandwidth) Temperature Coefficient ± 3% Short Term ± 1.2% / 1% Vin Change ± 10% (3.3 Vout Models: ± 20%) 75 mV pk-pk ± 0.02% / °C General Specifications Efficiency I/O Isolation Voltage (3 sec.) I/O Isolation Capacity I/O Isolation Resistance Switching Frequency Humidity Reliability Calculated MTBF (MIL-HDBK-217F) See Table 1000 VDC 60 pF, typ. 1000 M Ohm 80 kHz (Variable) 95% rel H > 1.121 Mhrs Physical Specifications Case Material Potting Material Weight Non Conductive Black Plastic (UL94V-0 rated) Epoxy (UL94V-0 rated) ~ 2.3g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Cooling RoHS Conform -40 to +85°C (ambient) 100°C -40 to +125°C Free Air Convection (10 mm distance required) Soldering 260°C, max. (1.5 mm from case 10s.) PM1-Series – P6CU-xxxxE/Z LF – Single and Dual Output – SIP7 - Plastic Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/4 PDF
Документация на P6CU-0503E

P6CU_02_2009

Дата модификации: 17.02.2009

Размер: 145.7 Кб

4 стр.

P6CU-xxxxE/Z LF Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de PM1-SERIES Rev.02-2009  1 Watt  Unregulated  Single and Dual Output  SIP7 Case  1 kV DC I/O Isolation  Low Ripple and Noise The PM1 series P6CU-xxxxE/ZLF is a family of cost effective 1 W single & dual output DC-DC converters. These converters are in an ultra miniature SIP7 case. Devices are encapsulated. High performance features: 1000VDC input/output isolation, high efficiency operation, output voltage accuracy of ±3% maximum, input range of ±10% tolerance and low output ripple and noise. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current¹ ± 10% Capacitor 20 mA pk-pk Output Specifications Voltage Accuracy Short Circuit Protection Line Regulation Load Regulation (20% - 100%) Ripple and Noise (20Mhz bandwidth) Temperature Coefficient ± 3% Short Term ± 1.2% / 1% Vin Change ± 10% (3.3 Vout Models: ± 20%) 75 mV pk-pk ± 0.02% / °C General Specifications Efficiency I/O Isolation Voltage (3 sec.) I/O Isolation Capacity I/O Isolation Resistance Switching Frequency Humidity Reliability Calculated MTBF (MIL-HDBK-217F) See Table 1000 VDC 60 pF, typ. 1000 M Ohm 80 kHz (Variable) 95% rel H > 1.121 Mhrs Physical Specifications Case Material Potting Material Weight Non Conductive Black Plastic (UL94V-0 rated) Epoxy (UL94V-0 rated) ~ 2.3g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Cooling RoHS Conform -40 to +85°C (ambient) 100°C -40 to +125°C Free Air Convection (10 mm distance required) Soldering 260°C, max. (1.5 mm from case 10s.) PM1-Series – P6CU-xxxxE/Z LF – Single and Dual Output – SIP7 - Plastic Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/4 PDF
Документация на серию P6CU-XXXXZ

P6CU_02_2009

Дата модификации: 17.02.2009

Размер: 145.7 Кб

4 стр.
