PO40XG-2405Z4:1HS

PEAK Electronics
DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх: 9...36 В; Выход: 5 В, -5 В; Возможности: дистанционное управление
развернуть ▼ свернуть ▲

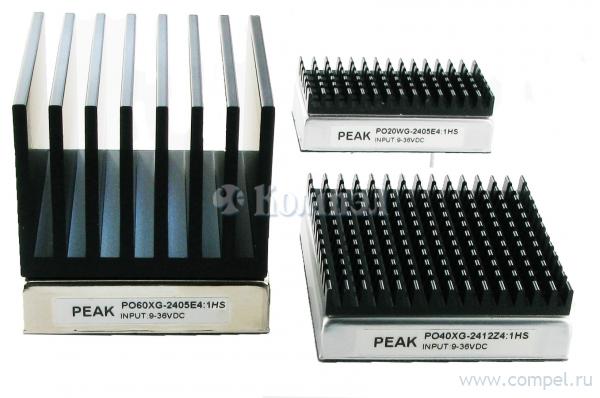

Фотография серии PO40E

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×50.8×10.2 мм
Рабочая температура
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
PO40XG-xxxxE/Z4:1HS PMO 01-SERIES Rev.03-2013  40 Watt  4:1 Wide Input  2” x 2” Case  1.5 kV DC I/O Isolation  Regulated Output  Single and Dual Output  Continuous Short Circuit Prot. Mainzer Straße 151–153 D-55299 Nackenheim Tel. +49 6135 7026-0 Fax: +49 6135 931070 www.peak-electronics.de peak@peak-electronics.de The PMO 01 series PO40XG-xxxxE/Z4:1HS is a family of cost effective 40W, single & dual output DC-DC converters with a wide input range of 4:1. These converters are encapsulated in nickel coated brass 2”x2” case with high performance features: 1500VDC input/output isolation voltage, continuous short circuit protection with automatic restart and output voltage accuracy of ±1% maximum. All specifications typical at Ta=25°C, nominal input voltage and full load unless otherwise specified Input Specifications Voltage Range Input Filter Input Reflected Ripple Current Start up Time (Nom. Vin and constant resistive load) Output Specifications Voltage Accuracy Short Circuit Protection Over Load Protection Line Regulation Load Regulation 4:1 Wide Input (See Table) Pi Type 67 mA pk-pk, typ. 69mS, typ. Ripple and Noise (20Mhz bandwidth) Thermal Shutdown Transient Response Settling Time Transient Response Over Shoot ± 1% Hiccup (Automatic Recovery) 110% of max. Iout ± 0.5% ± 0.5% ± 3% 85mV pk-pk, max. 110°C, typ. 380us, typ. ± 5%, max. General Specifications I/O Isolation Voltage (3 sec.) I/O Isolation Capacitance I/O Isolation Resistance Switching Frequency Reliability Calculated MTBF (MIL-HDBK-217F) 1500 VDC 1200pF, typ. 1000 M Ohm, min. 300kHz, typ. > 0.968 Mhrs Physical Specifications Case Material Potting Material Weight Nickel Coated copper Silicon Rubber (UL94V-0 rated) ~ 79g, typ. Environment Specifications Operating Temperature Maximum Case Temperature Storage Temperature Temperature Coefficient Humidity Cooling RoHS Conform -40 to +85°C (ambient) 105°C -55 to +125°C ± 0.02% / °C, max. 95% rel H Free Air Convection (10mm distance required) Soldering 260°C, max. (1.5mm from case 10s.) 25% - 100% Unbalanced Load PMO 01-Series – PO40XG-xxxxE/Z4:1HS – Single and Dual Output – 2”x2” - Metal Case Specification can change without a notice – We accept no liability for any inaccuracy or printing errors. Page 1/3 PDF
Документация на серию PO40E

PO40XG-xxxxEZ41HS_03_2013

Дата модификации: 20.03.2013

Размер: 171.1 Кб

3 стр.

    Публикации 2

    показать свернуть
    15 мая 2014
    новость

    Снижены цены на мощные DC-DC преобразователи Peak

    Компэл снижает цены на мощные DC–DC преобразователи семейства PO/HS с уже установленным на корпусе радиатором от компании Peak выпуска 2013 (с сохранением гарантийного срока). Семейство преобразователей питания включает в себя серии с... ...читать

    18 июля 2013
    новость

    Мощные DC-DC преобразователи PEAK с установленным радиатором

    Известный производитель источников питания для монтажа на печатную плату – PEAK Electronics предлагает новую серию PO/HS мощных DC/DC преобразователей с интегрированным радиатором. Данный подход производителя к конструкции изделий избавляет... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
