R-78B12-1.0L

RECOM Electronic
DC-DC модульный преобразователь - Монтаж: на плату, SIP3; P вых: 12 Вт; #: 1; U вх: 16...34 В; Выход: 12 В; Возможности: неизолированный
развернуть ▼ свернуть ▲

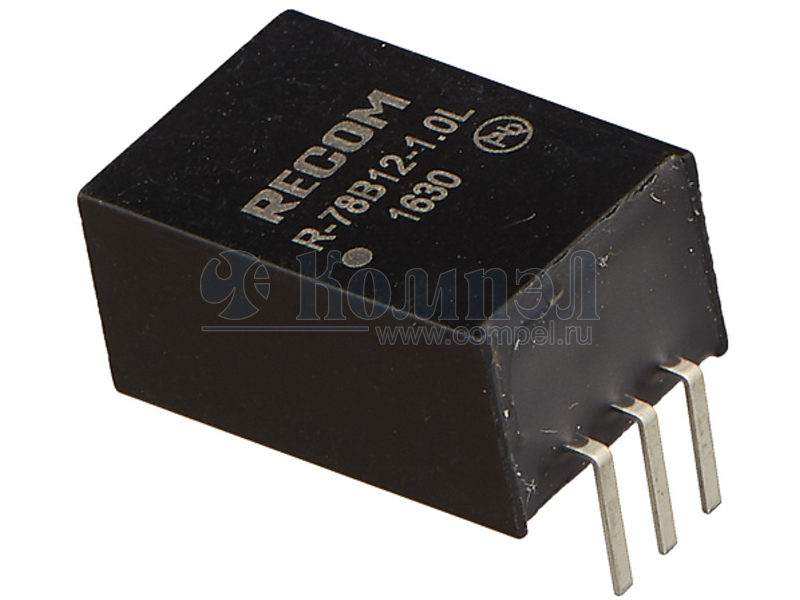

Внешний вид R-78B12-1.0L

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 17.5×11.5×8.75 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- DPRN01N-12 (MW)

SIP7 11 шт

 —
A- MDD01N-12 (MW)

SIP7 11 шт — — — — — — —
A- MDS01N-12 (MW)

SIP7 в линейках 11 шт — — — — — — — — —
A- SBTN01N-12 (MW)

SMD8 в линейках 38 шт — — — — — — — —
A- B1512LS-1WR3 (MORNSUN)

— в линейках 1000 шт — — — — — — — — —
A- B2412LS-1WR3 (MORNSUN)

SIP4 1 шт — — — — — — — — —
A- B2412S-1WR2 (MORNSUN)

SIP4 в линейках 50 шт — — — — — — — — —
A- B2412S-1WR3 (MORNSUN)

— 1 шт — — — — — — — — —
A- WRB1212S-1WR2 (MORNSUN)

SIP87 в линейках 5 шт — — — — — — — — —
A- F2412S-1WR2 (MORNSUN)

SIP76 в линейках 100 шт — — — — — — — — —
A- F2412S-1WR3 (MORNSUN)

— 1 шт — — — — — — — — —
A- IB2412LS-1WR3 (MORNSUN)

— 1 шт

 — — — — — — — — —
A- IF2412S-1WR3 (MORNSUN)

— в линейках 50 шт — — — — — — — — —
A- IF2412XT-1WR3 (MORNSUN)

— в линейках 50 шт — — — — — — — — —
A- A2412S-1WR3 (MORNSUN)

— 1 шт — — — — — — —
A- TMA 1512S (TRACO)

SIP6 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 13.5... — — — — — — — — — —
A- TMA 2412D (TRACO)

SIP6 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6... — — — — — — — —
A- TMA 2412S (TRACO)

SIP6 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 21.6... — — — — — — — — — —
A- TME 2412S (TRACO)

SIP4 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 21.6... — — — — — — — — — —
A- TMR 1-2412SM (TRACO)

SMD148 в линейках 10 шт — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TMV 2412D (TRACO)

SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 21.6... короткого замыкания, перенапряжения, перегрева — — — — — — — —
A- TMV 2412S (TRACO)

SIP7 в линейках 10 шт короткого замыкания, перенапряжения, перегрева — — — — — — — — — —
A- TSM 2412S (TRACO)

SMD148 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD14; P вых: 1 Вт; #: 1; U вх: 21.... — — — — — — — — — —
A- R1D-2412/H (RECOM)

SMD8 2 шт

 — — — — — — — — —
A- R1S-2412/H (RECOM)

SMD8 2 шт — — — — — — — — — —

Файлы 1

показать свернуть
• • • • • • • • Features Switching Regulator Efficiency up to 97%, no heatsinks required Pin compatible with LM78XX linears Low profile (L/W/H=11.5 x 8.5 x 17.5mm) Wide input range Short circuit protection, thermal shutdown Low ripple and noise „L“ version with 90° pins Positive to negative converter DC/DC Converter R-78B-1.0(L) Description The R-78Bxx-1.0 series high efficiency switching regulators are ideally suited to replace 78xx linear regulators and are pin compatible. The efficiency of up to 97% means that very little energy is wasted as heat so there is no need for any heat sinks with their additional space and mounting costs. The L-Version with 90° pins allows direct replacement for laid-flat regulators where component height is at a premium. Low ripple and noise figures and a short circuit input current of typically only 10mA round off the specifications of this versatile converter series. 1.0 Amp SIP3 Single Output Selection Guide Part Number Input Voltage Range [VDC] 4.75 - 26 4.75 - 26 4.75 - 32 4.75 - 32 6.5 - 32 9.0 - 32 12 - 32 16 - 32 20 - 32 R-78B1.5-1.0 (1) R-78B1.8-1.0 (1) R-78B2.5-1.0 (1) R-78B3.3-1.0 (1) R-78B5.0-1.0 (1) R-78B6.5-1.0 (1) R-78B9.0-1.0 (1) R-78B12-1.0 (1) R-78B15-1.0 (1) Output Voltage [VDC] 1.5 1.8 2.5 3.3 5.0 6.5 9.0 12 15 Output Efficiency Current @ min Vin @ max. Vin [A] [%] [%] 1.0 77 71 1.0 80 74 1.0 85 78 1.0 89 83 1.0 93 88 1.0 94 90 1.0 95 93 1.0 96 95 1.0 97 96 Model Numbering R-78B__-1.0(L) Output Voltage Pinning Output Current Notes: Note1: add suffix “L” for 90° bent pins, e.g. R-78B5.0-1.0L EN55032 compliant IEC/EN60950-1 certified Specifications (measured @ Ta= 25°C, 10% minimum load, unless otherwise stated) BASIC CHARACTERISTICS Parameter Condition Absolute Maximum Input Voltage 1.5Vout , 1.8Vout 2.5Vout to 15Vout Quiescent Current nom. Vin= 24VDC Internal Power Dissipation Internal Operating Frequency Min. Max. 26VDC 34VDC 5mA Vout= 1.5VDC 7mA 0.65W nom. Vin= 24VDC 280kHz 330kHz 380kHz 0% Minimum Load (2) Output Ripple and Noise (3) Typ. 20MHz BW 1.5Vout to 6.5Vout 9Vout to 15Vout Ref. Back Ripple Current 15mVp-p 20mVp-p 25mVp-p 35mVp-p 150mA 200mAp-p Absolute Maximum 1 second start up, no external components 470µF Capacitive Load <1 second start up + diode protection circuit 6800µF Notes: Note2: Operation under no load will not harm the converter, but specifications may not be met A minimum load of 10mA is recommended Note3: Output Ripple and Noise is tested from 10% to 100% load continued on next page www.recom-power.com REV.: 4/2019 I-1 PDF
Документация на R-78B12-1.0

Дата модификации: 21.08.2019

Размер: 1.9 Мб

7 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
