R1SE-0505

RECOM Electronic
DC-DC преобразователь; Pвых=1 Вт; Uвх=4.5-5.5В; Uвых=5В; Iвых= 0,2 А; корпус SMD-8; напряжение изоляции 1,5 кВ
развернуть ▼ свернуть ▲

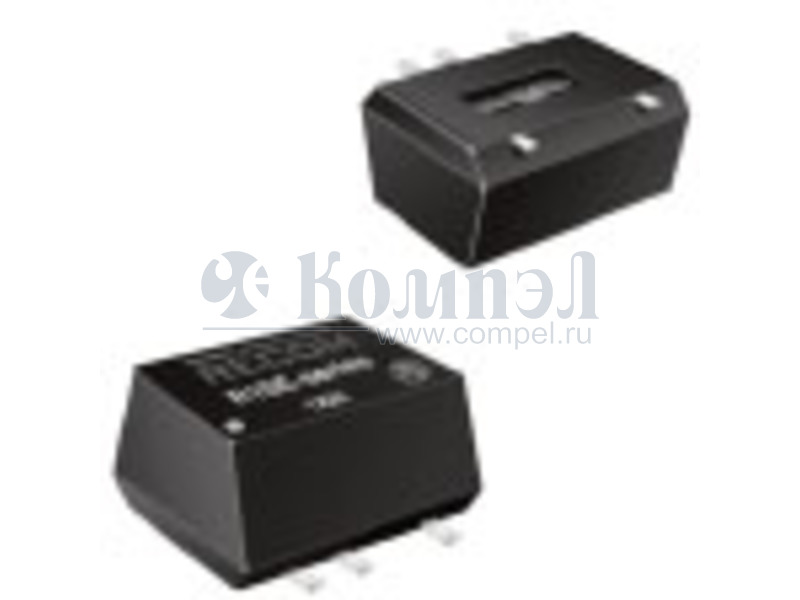

Внешний вид R1SE-0505

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 12.75×10.7×7.25 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 49

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= B0505XT-1WR2 (MORNSUN)

SMD8 в линейках 39 шт — — — — — — — — —
P= TES 1-0511 (TRACO)

SMD8 в линейках 10 шт — — — — — — — — — —
P= AM1LS-0505S-NZ (AIMTEC)

SMD5 в линейках 38 шт DC-DC, 1Вт, вход 4.75…5.25В, выход 5В/150мА, изоляция 1000В DC, SMD-корпус, -40…+85°С — — — — — — — — —
P= B1205XT-1WR3 (MORNSUN)

— в линейках 200 шт — — — — — — — — —
P= R1S-0505 (RECOM)

SMD8 в линейках 40 шт — — — — — — — — — —
P= TSM 0505S (TRACO)

SMD148 в линейках 10 шт — — — — — — — — — —
P= B0505T-1WR3 (MORNSUN)

SMD8 в линейках 740 шт — — — — — — — — —
P= TES 1-1211 (TRACO)

SMD8 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 1 Вт; #: 1; U вх: 10.8.... — — — — — — — — — —
P= AM1L-0505S-NZ (AIMTEC)

SMD8 в линейках 38 шт Преобразователь напряжения DC-DC на печатную плату, нестабилизированный, 1Вт, вход 4.5…... — — — — — — — — —
P= B0505XT-1WR3 (MORNSUN)

SMD8 в линейках 500 шт — — — — — — — — —
P= R1SE-0505-R (RECOM)

SMD8 1 шт

 — — — — — — — — — —
F~ SBTN01L-05 (MW)

SMD8 в линейках 38 шт — — — — — — — —
A- MDD01L-05 (MW)

SIP7 11 шт — — — — — — —
A- R1SE8-0505-R (RECOM)

SMD8

 — — — — — — — — — —
A- F0505XT-1WR2 (MORNSUN)

SMD8 1 шт — — — — — — — — —
A- F0505XT-W2R3 (MORNSUN)

SMD8 20 шт — — — — — — — — —
A- CF0505XT-1WR3 (MORNSUN)

SMD8 109 шт — — — — — — — — —
A- TES 1-0521 (TRACO)

SMD8 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 1 Вт; #: 2; U вх: 4.5..... — — — — — — — —
A- R1S-0505-R (RECOM)

SMD8 10 шт — — — — — — — — — —
A- R1SE8-0505 (RECOM)

—

 — — — — — — — — — —
A- R1S8-0505/P (RECOM)

SMD8 — — — — — — — — — —
A- R1S-0505/E (RECOM)

SMD8

 — — — — — — — — — —
A- R1S-0505/H (RECOM)

SMD8 1 шт — — — — — — — — — —
A- R1S-0505/H-R (RECOM)

— — — — — — — — — — —
A- R1S-0505/HP-R (RECOM)

— — — — — — — — — — —
A- R1S-0505/P (RECOM)

SMD8 — — — — — — — — — —
A- R1S8-0505 (RECOM)

— — — — — — — — — — —
A- R1S8-0505-R (RECOM)

— — — — — — — — — — —
A- R1S-0505/HP (RECOM)

— Module DC-DC 1-OUT 5V 0.2A 1W 5-Pin DIP SMD Tube — — — — — — — — — —
A- B0505LS-1WR2 (MORNSUN)

SIP76 1 шт — — — — — — — — —
A- TEA 1-0505 (TRACO)

— в линейках 50 шт — — — — — — — — — — —
A- F0505LT-1WR3 (MORNSUN)

SMD10 в линейках 3 шт — — — — — — — — —
A- IB0505LS-1WR3 (MORNSUN)

SIP76 в линейках 170 шт — — — — — — — — —
A- A0505XT-1WR3 (MORNSUN)

SMD10 в линейках 1000 шт — — — — — — —
A- A0505S-1WR3 (MORNSUN)

SIP76 1 шт — — — — — — —
A- E0505S-1WR3 (MORNSUN)

SIP76 в линейках 200 шт — — — — — — —
A- G0505S-1WR2 (MORNSUN)

SIP76 160 шт — — — — — — —
A- F0505XT-1WR3 (MORNSUN)

SMD8 в линейках 760 шт — — — — — — — — —
A- F0505S-1WR3 (MORNSUN)

SIP76 в линейках 40 шт — — — — — — — — —
A- B0505LS-1WR3 (MORNSUN)

SIP76 1 шт — — — — — — — — —
A- DETN01L-05 (MW)

— 30 шт — — — — — — —
A- TSM 0505D (TRACO)

SMD1810 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD18; P вых: 1 Вт; #: 2; U вх: 4.5... короткого замыкания, перенапряжения, перегрева — — — — — — — —
A- B0505MT-1WR4 (MORNSUN)

— в ленте 400 шт ультракомпактный, изолированный — — — — — — — —
A- B0505S-1WR3 (MORNSUN)

SIP4 в линейках 43 шт — — — — — — — — —
A- TMV 0505D (TRACO)

SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 4.5.... — — — — — — — —
A- TMV 0505S (TRACO)

SIP7 в линейках 10 шт короткого замыкания, перенапряжения, перегрева — — — — — — — — — —
A- TRN 1-0511 (TRACO)

— в линейках 10 шт — — — — — — — — — — —
A- TRN 1-4811SM (TRACO)

— в линейках 10 шт — — — — — — — — — — —
A- TES 1-0511V (TRACO)

SMD1210 в линейках 10 шт — — — — — — — — — —

Файлы 2

показать свернуть
• • • • • 1:1 input range SMD package Efficiency up to 75% 1kVDC/1s isolation Wide operating temperature range from -40°C to +85°C at full load • UL/EAC certified Features Unregulated Converters Description DC/DC Converter R1SE 1 Watt 3 SMD Single Output YEA R y arrant w The R1SE series are 1W unregulated DC/DC converters that are lower cost than equivalent converters. The benefits of high volume production and semi-automatic assembly allow for a lower selling price without sacrificing our high quality standards. They are UL certified for safety, offer reasonable efficiency and operating temperature range of -40° to +85°C. Selection Guide Part Number nom. Input Voltage [VDC] Output Voltage [VDC] Output Current [mA] Efficiency typ. (1) [%] max. Capacitive Load (2) [µF] 5 5 200 75 1000 R1SE (3)-0505 (4) T CONVER T S C M TS TS compliant PL U D IA N T PRO CO CO 10 from 10 M REACH compliant M O R S RoHS 2 + C C CONVER RE M E O R C E RE Notes: Note1: Efficiency is tested at nominal input and full load at +25°C ambient Note2: Max Cap Load is tested at nominal input and full resistive load and is defined as the capacitive load that will allow start up in under 1s without damage to the converter PL U D IA N T PRO E358085 Model Numbering R1SE_- __ __ _ Single Pinning (3) Packaging (4) Output Voltage UL60950-1 certified CAN/CSA-C22.2 No. 60950-1-07 certified Input Voltage Notes: Note3: without marking denotes 5 pins out of 8 fitted with marking “8” denotes 8 pins out of 8 fitted Note4: add suffix „-R“ for tape and reel packaging Ordering Examples: R1SE-0505 = Single Output, 5 pins out of 8 fitted, 5Vin, 5Vout R1SE-0505-R = Single Output, 5 pins out of 8 fitted, 5Vin, 5Vout Output and tape and reel packaging R1SE8-0505 = Single Output, 8 pins out of 8 fitted, 5Vin, 5Vout www.recom-power.com REV.: 3/2020 ECO-1 PDF
Документация на R1SE-0505

Дата модификации: 07.02.2020

Размер: 641.9 Кб

5 стр.

● ● ● ● ● ● Features Unregulated Converter ECONOLINE 1 : 1 Input Range SMD Package Efficiency up to 75% 1kVDC Isolation Operating Temperature from -40°C to +85°C UL Certified DC/DC-Converter with 3 year Warranty Selection Guide Part Number SMD Input Voltage (VDC) Output Voltage (VDC) Output Current (mA) Efficiency typ. (%) 5 5 200 75 R1SE**-0505* 1 Watt SMD Isolated Single Output *add suffix -R for tape & reel packing Case and Pinning Options ** without marking denotes 5 pins out of 8 fitted with marking 8 denotes 8 pins out of 8 fitted Specifications (measured at TA = 25°C, nominal input voltage full load and after warm up) Input Voltage Range ±10% max. Voltage set accurancy 100% Load/nominal Vin Line Regulation Low Line to High Line @ max. Load -2% typ. / ±5% max. Load Regulation (10% to 100% Load) 1.2% typ. 10% typ. / 15% max. Ripple & Noise @ 20MHz BW 68mVp-p typ. / 100mVp-p max. Efficiency 100% Load 70% min. / 75% max. Operating Temperature -40°C to + 85°C Storage Temperature -55°C to +125°C Isolation Test Voltage (tested for 1 second) RoHS 2011/65/EU 6/6 UL-60950-1 Certified 1000VDC (rated for 1 minute***) E358085 500VAC / 60Hz Isolation Capacitance 75pF max. Isolation Resistance Viso = 500V R1SE 10 GΩ min. Humidity 95% max. Operating Frequency Vin (nom.) 20kHz min. / 70 kHz max. Short-Circuit Protection 1 Second Weight 1.0g MTBF Using MIL-HDBK 217F (+90°C) 172 x 10³ hours Using MIL-HDBK 217F (+25°C) 1022 x 10³ hours Detailed Information see Application Notes chapter „MTBF“ Derating-Graph (Ambient Temperature) Certification UL General Safety Report: E358085-A2 UL60950-1 ***Any data referred to in this datasheet are of indivative nature and based on our practical experience only. For further details, please refer to our Application Notes. 100 80 Output Power (%) Tolerance Envelopes Tolerance Envelopes Output Voltage +10% +5% +5% VNOM -2% -5% Typical Load Line 60 40 Safe Operating Area 20 0 -40 0 50 100 85 150 Operating Temperature °C 10% 50% 100% +Vout and -Vout load current (%) E-30 Refer to Application Notes REV: 0/2014 www.recom-power.com PDF
Документация на R1SE-0505

Econoline 2014_2010

Дата модификации: 21.07.2014

Размер: 92.8 Кб

2 стр.

    Публикации 4

    показать свернуть
    26 ноября 2021
    статья

    RECOM Power: преобразователи электропитания из Австрии

    Алексей Дубицкий (RECOM) Один из ведущих европейских производителей компактных законченных модулей электропитания, компания RECOM, предлагает AC/DC–преобразователи для установки на плату и для внешнего монтажа, изолированные... ...читать

    17 ноября 2020
    статья

    RECOM: что стоит за трехлетней гарантией на источники питания?

    Александр Шрага (г. Москва) На примере известного производителя AC/DC– и DC/DC–преобразователей, австрийско–немецкой компании RECOM, рассмотрим, какие виды испытаний позволяют ведущим компаниям давать гарантию в три года и выше... ...читать

    09 июля 2014
    новость

    Бюджетные 1 Вт DC-DC преобразователи от Recom

    Компания Recom представляет новые DC–DC преобразователи невысокой стоимости серии E, специально разработанной для наиболее популярных применений. При неизменном высоком качестве и надежности, характерных для продукции компании Recom,... ...читать

    08 апреля 2014
    статья

    Ваш КПД на высоте? – DC/DC-преобразователи с несимметричным выходом для плавного управления IGBT

    IGBT («биполярный транзистор с изолированным затвором») незаменимы при использовании альтернативных источников энергии, в силовой электронике (управляющие схемы электродвигателей), для коммутации нагрузки большой мощности (порядка нескольких тысяч... ...читать
