RAC02-12SGA

RECOM Electronic
● ● ● ● ● ● ● ● ● Features Regulated Converters POWERLINE Ultracompact Low Profile AC-DC Power Supply Ultra-low 30mW Standby Power Consumption 1 Watt or 2 Watt PCB Mount Package Extra Wide Input Voltage Range (80~277VAC) Class II Power Supply with 3kVAC Isolation -25°C to +85°C Operating Temp Low Output Ripple Short Circuit Protected Outputs EN, UL and CE Certified AC/DC-Converter with 3 ye...
развернуть ▼ свернуть ▲

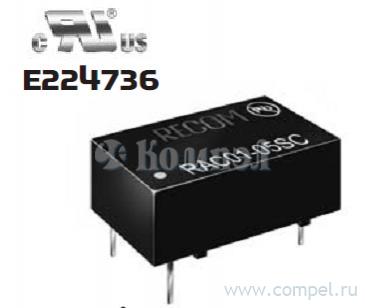

Фотография серии RAC02

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 33.7×22.2×17.75 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 2W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RAC02-12SC (RECOM)

— в линейках 22 шт AC-DC сетевой преобразователь - P вых: 2 Вт; Выход: 12 В; U1: 12 В; I1: до 167 мА; Стаб... — — AC-DC Regulated Power Supply Module, 1 Output, 2W, Hybrid

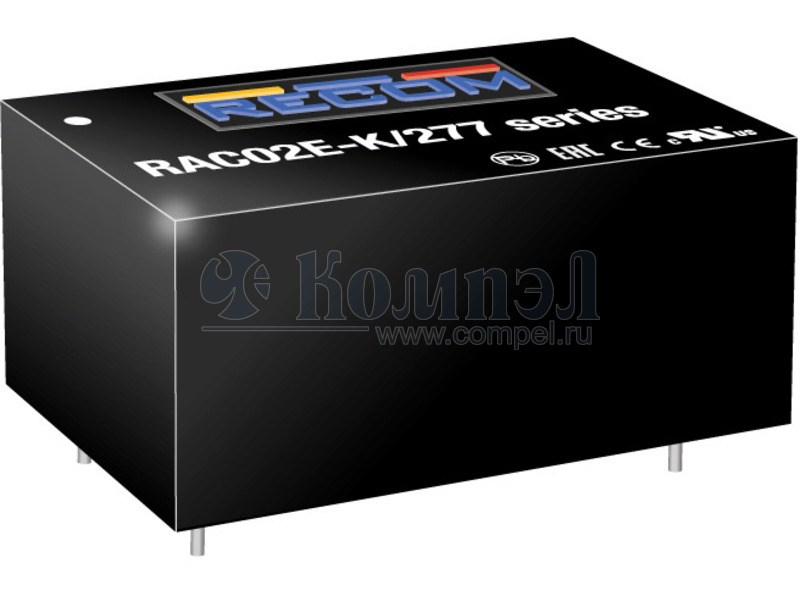

A+ RAC02E-12SK/277 (RECOM)

— в линейках 20 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module, 1 Output, 2W, Hybrid
A+ IRM-02-12 (MW)

— в линейках 640 шт компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module
A+ IRM-02-12S (MW)

— в линейках 10 шт компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
● ● ● ● ● ● ● ● ● Features Regulated Converters POWERLINE Ultracompact Low Profile AC-DC Power Supply Ultra-low 30mW Standby Power Consumption 1 Watt or 2 Watt PCB Mount Package Extra Wide Input Voltage Range (80~277VAC) Class II Power Supply with 3kVAC Isolation -25°C to +85°C Operating Temp Low Output Ripple Short Circuit Protected Outputs EN, UL and CE Certified AC/DC-Converter with 3 year Warranty 1 - 2 Watt Single Output Selection Guide Part Number Input Range (VAC) 80-277 Output Voltage (VDC) 3.3 Output Efficiency Current typ. (mA) (%) RAC01-3.3SC 300 65 RAC02-3.3SC 600 66 RAC01-05SC 80-277 5 200 68 RAC02-05SC 400 70 RAC01-09SC 80-277 9 111 70 RAC02-09SC 222 72 RAC01-12SC 80-277 12 83 72 RAC02-12SC 167 74 RAC01-15SC 80-277 15 67 72 RAC02-15SC 133 74 RAC01-24SC 80-277 24 42 73 RAC02-24SC 83 77 *Max. Capacitive Load measured at 115VAC/60Hz with constant resistant mode at full load. Max Capacitive Load* 1500µF 2000µF 1000µF 1200µF 180µF 450µF 100µF 180µF 82µF 180µF 47µF 47µF E224736 RoHS 2011/65/EU 6/6 Specifications EN-60950-1 Certified UL-60950-1 Certified (Ta=25°C and after warm up time, measured at 115VAC/60Hz and 230VAC/50Hz ) Input Voltage Range (with derating) 80-277VAC or 115-390VDC 1 or 2 Watts max. Input Frequency Range (for AC Input) Input Current (full load) 34mA/23mA max. RAC02 (115/230VAC) 55mA/36mA max. No Load Power Consumption 30mW typ. Inrush Current (<0.5ms) 30/60A max. Leakage Current 0.25mA max. Output Voltage Tolerance (combined Tolerance, Line Reg and Load Reg at full load) ±5% max. Line Voltage Regulation low line, high line at full load ±2% max. Load Voltage Regulation Output Ripple (20MHz BW limited) 10% to 100% full load 3.3V Output All others specifications valid for 10% minimum load only 3kVAC / 1 minute Case Material Derating Graph (Ambient Temperature) 1 GΩ min. Hiccup, Automatic Restart (1W, natural convection, no derating) -25°C to +80°C (2W natural convection, no derating) -25°C to +75°C (natural convection, with derating) -25°C to +85°C Storage Temperature Range Humidity The RAC01-SC and RAC02-SC series are ultra-compact universal input AC/DC power modules for PCB mounting. They feature high efficiency, low standby power, high operating temperature, soft start and short-circuit protection as well as a built-in EMC Class B filter. Output voltages range from 3.3VDC to 24VDC. 30kHz typ. Isolation Resistance Short Circuit Protection Operating Temperature Range Description ±6% max. <150mVrms <100mVrms Operating Frequency (full load) Minimum Load = 0% RMS Isolation Voltage (input to output) RAC01-C RAC02-C 47-63Hz RAC01 (115/230VAC) -40°C to +100°C non-condensing 95% RH max Plastic Case, Silicone potting material (UL94V-0) Package Weight 25g Packing Quantity 22 pcs 125 Natural Convection 100 Output Power (%) RAC01-02 Rated Power 2W 75 1W 50 25 0 -25 0 50 60 80 90 100 75 85 Ambient Temperature Range (°C) Please Read Application Notes PA-2 REV: 0/2013 www.recom-electronic.com PDF
Документация на серию RAC02

Powerline_AC_2013_2010

Дата модификации: 02.04.2013

Размер: 109.2 Кб

2 стр.

    Публикации 0

    показать свернуть

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
