REC8-0515DRW/H2/A/M

RECOM Electronic
Features Regulated Converters Description ● ● ● ● ● ● ● ● ● 8W DIP24 Package 2KVDC and 3kVDC Isolation Options 2:1 and 4:1 Versions Continuous Short Circuit Protection (power limiting) Synchronous Rectification on 3.3, 5V outputs Full SMD internal design Through Hole or SMD Pinning Options Remote Control Pin Efficiency to 87% The REC8-xxxxSRW/DRW-series offer single and dual regulated outpu...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Ток 2 выхода
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 32×20.3×10.45 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 27

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- VRA0515XYMD-10WR3 (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- URA2415YMD-10WR3A2S (MORNSUN)

— — — — — — — —
A- REM10-0515D/C (RECOM)

— — — — — — — — — —
A- URA2415ZP-10WR3 (MORNSUN)

— 1 шт

 — — — — — — —
A- TEN 8-1223 (TRACO)

DIP2410 в линейках 10 шт короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-2423WI (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 9..... короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- NSD10-12D15 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... перегрузки, перенапряжения, перегрева — — — — — —
A- DKM10A-15 (MW)

— короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DKM10E-15 (MW)

— короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DPB09A-15 (MW)

— 10 шт

 —
A- DCW08A-15 (MW)

DIP2410 в линейках 15 шт DC-DC модульный преобразователь - ; Траб: -40...71 °C короткого замыкания, перегрузки — — — — — —
A- DCW12A-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- URA2415YMD-10WR3 (MORNSUN)

— 1 шт — — — — — — —
A- REM10-0515D/A (RECOM)

— — — — — — — — — —
A- TEN 10-1223 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- URA2415YMD-10WR3A4S (MORNSUN)

— — — — — — — —
A- VRA1215ZP-10WR3 (MORNSUN)

—

 — — — — — — — —
A- URE2415LP-10WR3 (MORNSUN)

2X1INCH — — — — — — —

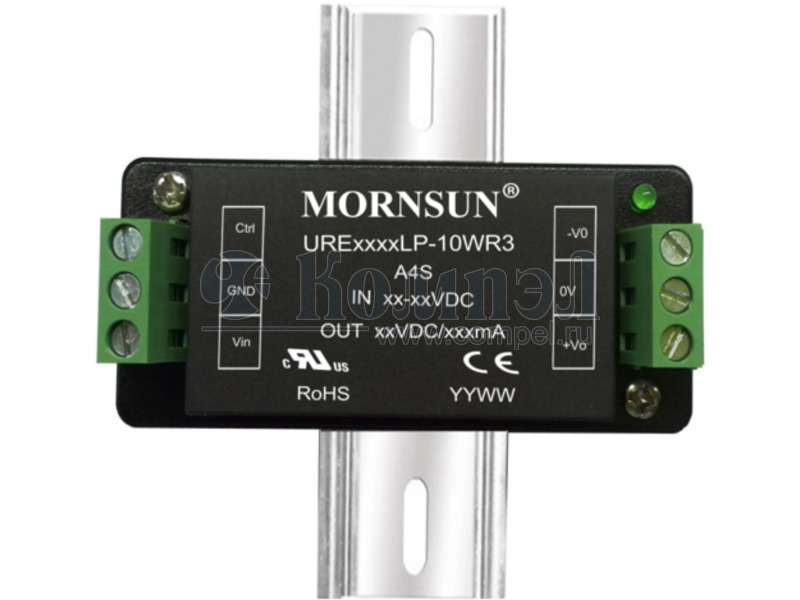

A- URE2415LP-10WR3A4S (MORNSUN)

— — — — — — — —

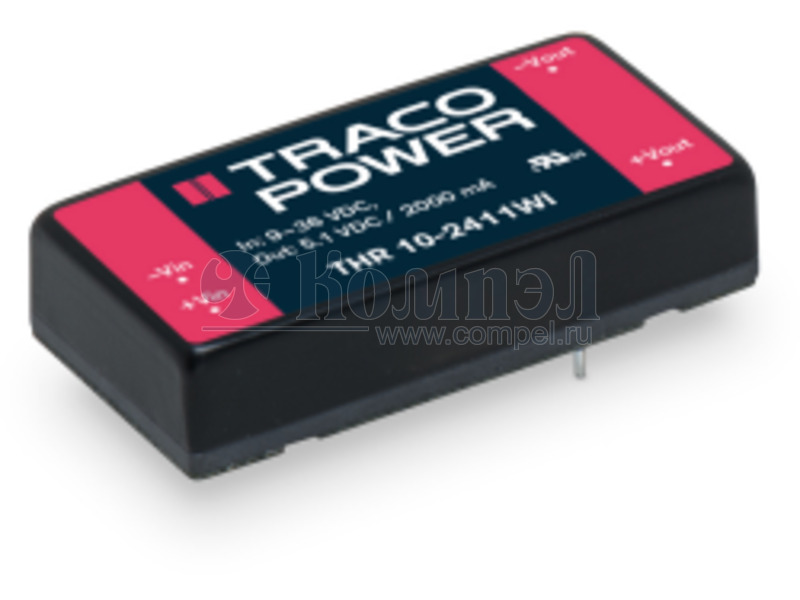

A- THR 10-2423WI (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- TEL 12-1223 (TRACO)

—

 — — — — — — — — —

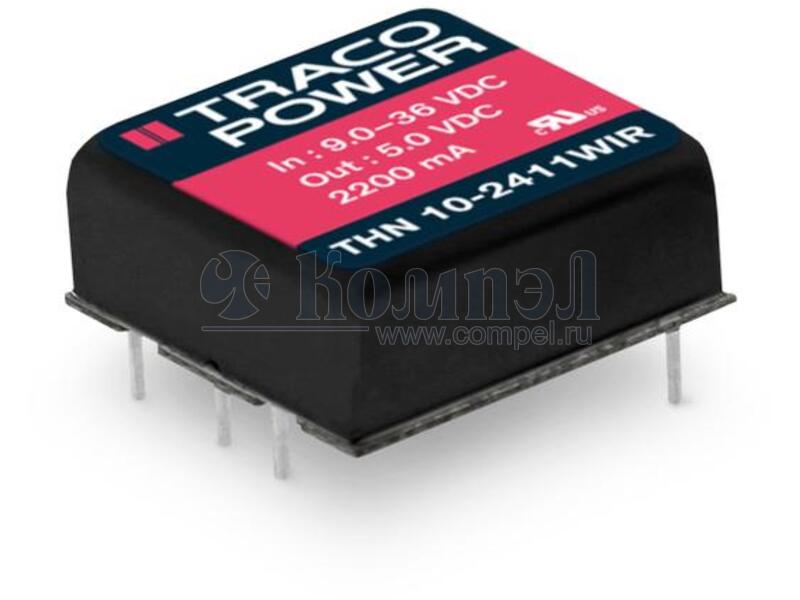

A- THN 10-2423WIR (TRACO)

— 4 шт КЗ, перегрузка, перенапряжение — — — — — — — — —
A- THD 10-1223N (TRACO)

DIP2410

 — — — — — — — — —
A- THD 10-2423WIN (TRACO)

DIP2410 5 шт — — — — — — — — —
A- THD 12-1223 (TRACO)

DIP2410 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9.... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THD 12-2423WI (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9.... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 12-2423 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением

Файлы 1

показать свернуть
Features Regulated Converters Description ● ● ● ● ● ● ● ● ● 8W DIP24 Package 2KVDC and 3kVDC Isolation Options 2:1 and 4:1 Versions Continuous Short Circuit Protection (power limiting) Synchronous Rectification on 3.3, 5V outputs Full SMD internal design Through Hole or SMD Pinning Options Remote Control Pin Efficiency to 87% The REC8-xxxxSRW/DRW-series offer single and dual regulated outputs in a DIP24 package with 2kV or 3kV isolation options and are suitable for higher power industrial or medical applications. Remote on/off control is standard and SMD pinning is offered with the /SMD option. The converters can deliver 150% rated power for short periods of time to cope with applications with large capacitive loads or high start up currents. Selection Guide Part Number Input Voltage (VDC) Output Voltage (VDC) Output Current (mA) Efficiency (%) Max. Capacitive Load REC8-xx3.3SRW/H*/A/M 4.5-9, 9-18, 18-36, 36-75 3.3 1600 83-85 2200µF REC8-xx05SRW/H*/A/M 4.5-9, 9-18, 18-36, 36-75 5 1600 85-87 2200µF REC8-xx12SRW/H*/A/M 4.5-9, 9-18, 18-36, 36-75 12 666 84-86 470µF REC8-xx15SRW/H*/A/M 4.5-9, 9-18, 18-36, 36-75 15 533 84-86 220µF REC8-xx05DRW/H*/A/M 9-18, 18-36, 36-75 ±5 ±800 84 ±1000µF REC8-xx12DRW/H*/A/M 4.5-9, 9-18, 18-36, 36-75 ±12 ±333 84-86 ±220µF REC8-xx15DRW/H*/A/M 4.5-9, 9-18, 18-36, 36-75 ±15 ±267 84-86 ±100µF REC8-xx3.3SRWZ/H*/A/M 9-36, 18-75 3.3 1600 84 2200µF REC8-xx05SRWZ/H*/A/M 9-36, 18-75 5 1600 86 2200µF REC8-xx12SRWZ/H*/A/M 9-36, 18-75 12 666 85 470µF REC8-xx15SRWZ/H*/A/M 9-36, 18-75 15 533 85 220µF REC8-xx05DRWZ/H*/A/M 9-36, 18-75 ±5 ±800 83 ±1000µF REC8-xx12DRWZ/H*/A/M 9-36, 18-75 ±12 ±333 85 ±220µF REC8-xx15DRWZ/H*/A/M 9-36, 18-75 ±15 ±267 85 ±100µF * Standard is /H2 for 2kVDC isolation, use /H3 for 3kVDC Isolation (not SMD) * add suffix “/SMD” for SMD package, e.g. REC8-2405SRW/H2/A/M/SMD * add suffix -R for Tape and Reel packaging (only available for SMD package) e.g. REC8-2405SRW/H2/A/M/SMD-R 2:1 xx = 4.5-9Vin = 05, xx = 9-18Vin = 12, xx = 18-36Vin = 24, xx = 36-75Vin = 48 ECONOLINE DC/DC-Converter with 3 year Warranty 8 Watt DIP24 & SMD Single & Dual Output RoHS 2011/65/EU 6/6 E-224736 EN-60950-1 Certified UL-60950-1 Certified EN-60601-1 Certified REC8 4:1 xx = 9-36Vin = 24, xx = 18-75Vin = 48 Specifications (measured at TA = 25°C, nominal input voltage, full load and after warm-up) Input Voltage Range Input Filter Output Voltage Accuracy Line Voltage Regulation (VL to VH at full load) Load Voltage Regulation Single (25% to 100% full load ) Dual Cross Regulation (100%: 25% to 100% full load ) Output Ripple and Noise (with 100n output capacitor and 20MHz BW) Start-up time Operating Frequency (Full Load) Efficiency at Full Load Minimum Load E-160 2:1 & 4:1 PI Network ±1.5% max. ±0.5% max. ±0.5% max. ±1.2% max. ±5% max. 50mVp-p max. 300ms typ. 330kHz typ. see Selection Guide 0% continued on next page REV: 1/2015 Refer to Application Notes www.recom-power.com PDF
Документация на серию REC8

Econoline 2014_2014

Дата модификации: 16.09.2015

Размер: 120.3 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
