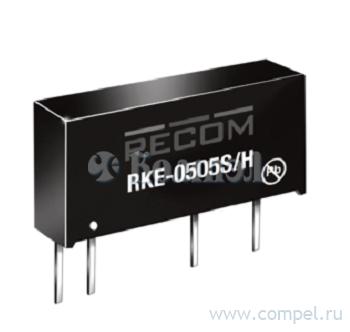

RKE-0505S/H

DC-DC преобразователь; Pвых=1 Вт; Uвх=4.5-5.5В; Uвых=5В; Iвых= 0,2 А; корпус SIP-7; напряжение изоляции 4 кВ
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Напряжение изоляции вход-выход
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 41

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P+ P6LU-0505EH60LF (PEAK) SIP76 в линейках 20 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 4.5.... Суффикс LF означает отсутствие свинца
F~ P6LU-0505ELF (PEAK) SIP7 в линейках 25 шт Преобразователь напряжения DC-DC, нестабилизированный, 1Вт, вход 4.5_5.5В, выход 5В±5%/... Суффикс LF означает отсутствие свинца
A- RK-0505S/HP (RECOM) SIP76 в линейках 25 шт

A- DCH010505SN7 (TI) на поддоне 70 шт Модульный миниатюрный DC/DC преобразователь
A- AM1D-0505SZ (AIMTEC) SIP7 в линейках 20 шт Преобразователь напряжения DC-DC на печатную плату, нестабилизированный, 1Вт, вход 4.5…...
A- AM1D-0505SH52Z (AIMTEC) SIP7 в линейках 20 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 4.5....
A- RP-0505S (RECOM) SIP7 в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 4.5....
A- RP-0505D (RECOM) SIP76 в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 4.5....
A- P6CU-0505ELF (PEAK) SIP7 в линейках 20 шт Преобразователь напряжения DC-DC, нестабилизированный, 1Вт, вход 4.5...5.5В, выход 5В±5... Суффикс LF означает отсутствие свинца
A- AM1D-0505SH30Z (AIMTEC) SIP7 в линейках 25 шт Преобразователь напряжения DC-DC на печатную плату, нестабилизированный, 1Вт, вход 4.5…...
A- P6CU-0505ZLF (PEAK) SIP7 в линейках 20 шт

Суффикс LF означает отсутствие свинца
A- P6CUI-050505ZLF (PEAK) SIP7 в линейках 20 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 4.5.... Суффикс LF означает отсутствие свинца
A- P6LU-0505EH52LF (PEAK) SIP7 в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 4.5.... Суффикс LF означает отсутствие свинца
A- P6LU-0505ZLF (PEAK) SIP7 в линейках 20 шт

Суффикс LF означает отсутствие свинца
A- A0505S-1WR3 (MORNSUN) SIP76 1 шт
A- F0505S-1WR3 (MORNSUN) SIP76 в линейках 40 шт
A- AM1D-0505DH30Z (AIMTEC) SIP76 в линейках 20 шт
A- AM1D-0505DZ (AIMTEC) SIP7 в линейках 20 шт Преобразователь напряжения DC-DC на печатную плату, нестабилизированный, 1Вт, вход 4.5…...
A- AM1D-0505S-NZ (AIMTEC) SIP7 в линейках 25 шт

A- REM1-0505S (RECOM) SIP76 1 шт
A- RBE-0505S (RECOM) SIP76 в линейках 25 шт DC-DC преобразователь; Pвых=1 Вт; Uвх=4.5-5.5В; Uвых=5В;
Iвых= 0,2 А; корпус SIP-7; н...
A- REE-0505S (RECOM) SIP76 в линейках 25 шт DC-DC преобразователь; Pвых=1 Вт; Uвх=4.5-5.5В; Uвых=5В;
Iвых= 0,2 А; корпус SIP-7; н...
A- TMV 0505D (TRACO) SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 4.5....
A- DCP010505BP (TI) DIP-14 в линейках 25 шт короткого замыкания, перегрева Модульный миниатюрный DC/DC преобразователь
A- DCP010505BP-U (TI) SOP-14 в линейках 25 шт DC-DC модульный преобразователь - 20x10.5x5.3; Траб: -40...100 °C; Примечания: MINI... Модульный миниатюрный DC/DC преобразователь
A- DCR010505U (TI) TSSOP12 в линейках 28 шт

короткого замыкания, перегрева Модульный миниатюрный DC/DC преобразователь
A- TMA 0505D (TRACO) SIP6 в линейках 10 шт
A- TMA 0505S (TRACO) SIP6 в линейках 10 шт
A- TME 0505S (TRACO) SIP4 в линейках 10 шт короткого замыкания, перенапряжения, перегрева
A- TMR 1-0511 (TRACO) SIP6 в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- TMV 0505EN (TRACO) SIP7 в линейках 10 шт
A- R1SE-0505 (RECOM) SMD8 в линейках 40 шт DC-DC преобразователь; Pвых=1 Вт; Uвх=4.5-5.5В; Uвых=5В;
Iвых= 0,2 А; корпус SMD-8; н...
A- TMV 0505S (TRACO) SIP7 в линейках 10 шт короткого замыкания, перенапряжения, перегрева
A- TMV 0505SHI (TRACO) SIP7 в линейках 10 шт
A- TSM 0505D (TRACO) SMD1810 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD18; P вых: 1 Вт; #: 2; U вх: 4.5... короткого замыкания, перенапряжения, перегрева
A- TSM 0505S (TRACO) SMD148 в линейках 10 шт
A- TES 1-0511 (TRACO) SMD8 в линейках 10 шт
A- TES 1-0511V (TRACO) SMD1210 в линейках 10 шт
A- SBTN01L-05 (MW) SMD8 в линейках 38 шт
A- SPRN01L-05 (MW) SIP7 в линейках 200 шт

A- RO-0505S (RECOM) SIP4 в линейках 42 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5....

Файлы 1

показать свернуть
● ● ● ● Features Unregulated Converter ● ● ECONOLINE Low Cost 1W Converter 4kVDC / 1 sec High Isolation Low Output Ripple Wide Operating Temperature Range of -40°C to +85°C Industry Standard Pinout UL Certified DC/DC-Converter with 3 year Warranty Selection Guide Part Number SIP 7 Input Voltage (VDC) Output Voltage (VDC) Output Current (mA) Efficiency (%) Max Capacitive Load (1) 5 5 200 70 1200µf RKE-0505S/H 1 Watt SIP7 Single Output Specifications (measured at TA = 25°C, nominal input voltage, full load and after warm-up) Input Voltage Range ±10% Output Voltage Accuracy -2% typ. / ±5% max. Efficiency (@ Full Load) 65% min. / 70% typ. Operating Frequency 50kHz min / 65kHz typ. / 105kHz Output Ripple & Noise 55mVp-p typ. / 100mVp-p max. Line Voltage Regulation Low Line to High Line @ max. Load 1.2% typ. of 1% Vin Load Voltage Regulation (10% to 100% Load) 12% typ. / 15% max. Isolation Voltage (tested for 1 minute) 3kVDC (rated for 1 second*) 4kVDC Isolation Capacitance 75pF max. Isolation Resistance Viso=500V RoHS 2011/65/EU 6/6 1GΩ min. Short Circuit Protection E-358085 1 sec. Operating Temperature Range -40°C to +85°C Storage Temperature Range -55°C to 125°C Humidity UL-60950-1 Certified 95% max. Size 19.60mm x 10.20mm x 7.05mm Weight RKE-0505S/H 2.7g MTBF (25°C) using MIL-HDBK 217F 850 x 10³ hours (85°C) using MIL-HDBK 217F 123 x 10³ hours Certification UL General Safety Report: E358085-A4 UL60950-1 *Any data referred to in this datasheet are of indivative nature and based on our practical experience only. For further details, please refer to our Application Notes. (Ambient Temperature) Maximum capacitive load is defined as the capacitive load that will allow start up in under 1second without damage to the converter. 100 Tolerance Envelopes Output Voltage +15% +12% +5% -2% VNOM -5% Typical Load Line Output Power (%) Notes Note1: Derating-Graph Safe Operating Area 30 0 -40 0 50 Operating Temperature °C 10% 50% 125 100% +Vout load current (%) E-60 100 85 Refer to Application Notes REV: 2/2014 www.recom-power.com PDF
Документация на серию RKE

Econoline 2014_2010

Дата модификации: 16.04.2014

Размер: 86.8 Кб

2 стр.
