RP-0505S

RECOM Electronic
DC/DC конвертор: 1 Вт; корпус PCB SIP7; выход 5В @ 0.2А; вход: 4.5...5.5 [5] В; -40...85 °C; изоляция вх-вых: 5.2 кВ
развернуть ▼ свернуть ▲
Фотография серии RP

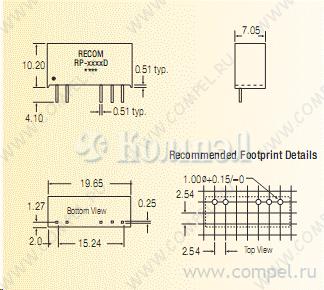

Чертеж серии RP



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Напряжение изоляции вход-выход
Рабочая температура
