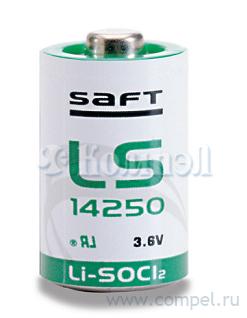

LS14250 3.6V

SAFT
Li, SOCl2 батарея типоразмера 1/2AA номинальным напряжением 3.6 В ёмкостью 1.2 Ач стандарт выводы Траб: -60...85 °C
развернуть ▼ свернуть ▲
Документация на LS14250 3.6V

Технические характеристики

показать свернуть
Типоразмер
Тип элемента питания
Химический состав
Номинальное напряжение
Номинальная ёмкость
Контакты
Стандартный ток разряда
Продолжительный ток разряда (макс)
Импульсный ток разряда (макс)
Внутреннее сопротивление
Размер 14.5×14.5×25.2 мм
Рабочая температура
Примечания Energy Type. Для малых токов разряда
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i Типоразмер Тип Химия Напряжение Ёмкость Контакты I станд. I макс. I имп. R внутр. T раб Примечания Карточка
товара
A+ ER14250H-LD/-002855 (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы
A+ ER14250H/2PT (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы
A+ SB-AA02-2P (VITZRO)

— 1 шт —
A+ SB-AA02-AX (VITZRO)

— 1 шт —
A+ SL-350/S (TADIRAN)

— 1 шт

 —
A+ ER14250 (EVE)


ER14250 (MINAMOTO) 		— Li, SOCl2 батарея типоразмера 1/2AA номинальным напряжением 3.6 В ёмкостью 1.2 Ач Траб... — Energy Type. Для малых токов разряда
A+ ER14250/3FP (EVE)

— на поддоне 8 шт Li, SOCl2 батарея типоразмера 1/2AA номинальным напряжением 3.6 В ёмкостью 1.2 Ач на пл... — Energy Type. Для малых токов разряда
A+ ER14250/P (EVE)


ER14250/P (MINAMOTO) 		— на поддоне 6 шт Li, SOCl2 батарея типоразмера 1/2AA номинальным напряжением 3.6 В ёмкостью 1.2 Ач аксиа... — Energy Type. Для малых токов разряда
A+ ER14250H/3PF (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы
A+ ER14250H/S (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы
A+ SB-AA02 (VITZRO)

— 1 шт —
A+ SB-AA02-3P (VITZRO)

— 1 шт —
A+ SB-AA02-TC (VITZRO)

— 1 шт —
A+ SL-350/P (TADIRAN)

— на поддоне 25 шт

 —

Файлы 3

показать свернуть
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Условия хранения и транспортировки

Microsoft Word - Инструкция по обращению с литиевыми элементами_2

Дата модификации: 22.06.2021

Размер: 93.4 Кб

2 стр.

Saft’s Primary Lithium Cells Key Features Examples of individual cell tabbing arrangements Objective This document describes the marketing requirements for the various cell finishes used in combination with the existing 1/2AA, AA, 2/3A and A size Li-SOCl2 cells manufactured under the Saft brand name. Cell finish types and main uses To ensure the mechanical and electrical interfaces between Li-SOCl2 cells and the PCB of end equipments, various cell finishes are proposed. The designation of the main cells finishes being part of Saft’s range are indicated in the following picture. CNA Finish CNA pin definition CNA Finished Cell Mechanical Interfaces Cell generic name Cell made in A B LS 14250 PRC, F, UK 25.0 +/- 0.5 14.5 +/- 0.3 LS 14500 PRC, F, UK 50.3 +/- 0.5 14.5 +/- 0.3 LS 17330 UK 33.1 +/- 0.3 16.1 +0.2/-0.1 LS 17500 F, UK 50.7 +/- 0.5 17.0 +/- 0.3 Mechanical dimensions of CNA finished cells PDF
Форма выводов

Дата модификации: 15.04.2013

Размер: 669.2 Кб

3 стр.

Primary lithium battery LS 14250 3.6 V Primary lithium-thionyl chloride (Li-SOCl2) High energy density 1 ⁄2 AA-size bobbin cell Benefits l  High voltage response, stable during most of the lifetime of the application l  Wide operating temperature range (- 60°C/+ 85°C) l  Low self-discharge rate (less than 1 % per year of storage at + 20 °C) l  Easy integration into compact systems l  Superior resistance to atmospheric corrosion Key features l  Stainless steel container and end caps (low magnetic signature) l Hermetic glass-to-metal sealing l Non-flammable electrolyte l  Compliant with IEC 60086-4 safety standard and IEC 60079-11 intrinsic safety standard (class T4 assignment) l  Underwriters Laboratories (UL) Component Recognition l  Non-restricted for transport/ Non-assigned to Class 9 according to the UN Recommendations on the transport of dangerous goods – Model Regulations l  Manufactured in France, UK, China Main applications l l l l l l l l l Utility metering Automatic meter reading Alarms and security devices Tollgate systems Memory back-up Computer real-time clocks Tracking systems Automotive electronics Professional electronics September 2009 ½ R6 – ½ AA Cell size references Electrical characteristics (typical values relative to cells stored for one year or less at + 30 °C max.) Nominal capacity (at 1 mA + 20 °C 2.0 V cut-off. The capacity restored by the cell varies according to current drain, temperature and cut-off) Open circuit voltage (at + 20°C) Nominal voltage (at 0.1 mA + 20°C) 1.20 Ah 3.67 V 3.6 V Nominal energy 4.32 Wh Pulse capability: Typically up to 100 mA (100 mA/0.1 second pulses, drained every 2 mn at + 20 °C from undischarged cells with 10 µA base current, yield voltage readings above 3.0 V. The readings may vary according to the pulse characteristics, the temperature, and the cell’s previous history. Fitting the cell with a capacitor may be recommended in severe conditions. Consult Saft) Maximum recommended continuous current (Higher currents are possible, consult Saft) Storage 35 mA (recommended) (for more severe conditions, consult Saft) Operating temperature range (Operation above ambient T may lead to reduced capacity and lower voltage readings at the beginning of pulses. Consult Saft) + 30°C (+ 86°F) max - 60°C/+ 85°C (- 76°F/+ 185°F) Physical characteristics Diameter (max) 14.55 mm (0.57 in) Height (max) 25.15 mm (0.99 in) Typical weight 8.9 g (0.3 oz) Li metal content approx. 0.3 g Available termination suffix CN, CNR 2 PF, 3 PF, 3 PF RP, 4 PF CNA (AX) FL radial tabs radial pins axial leads flying leads...etc. PDF
Документация на серию LS14250

Дата модификации: 27.08.2009

Размер: 430 Кб

2 стр.
