3RV1611-1CG14

SIEMENS
Автоматический выключатель - Iном: 2.5 А; Imax: 50 кА; Полюсы: 3; Хар-ка: B; UAC: 690 В; Индикация: нет
развернуть ▼ свернуть ▲

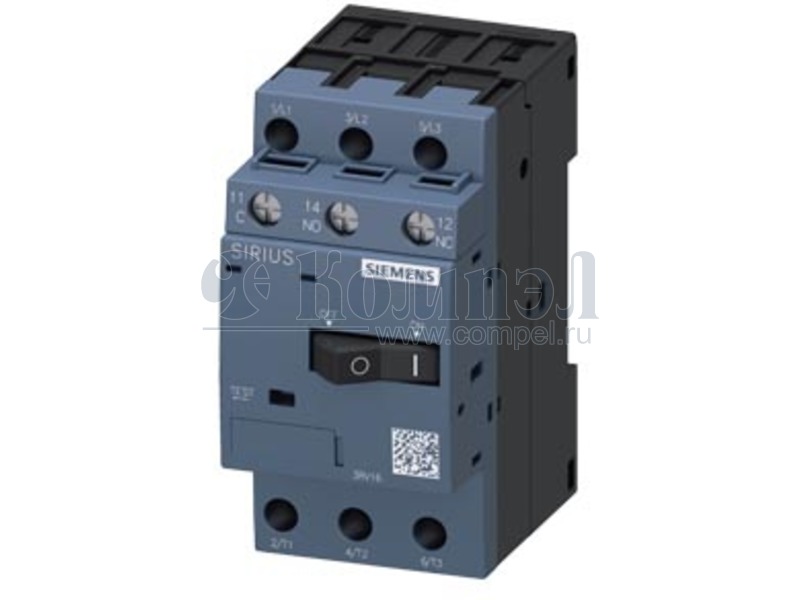

Внешний вид 3RV1611-1CG14

Технические характеристики

показать свернуть
Номинальный рабочий ток
Максимальный ток короткого замыкания
Кол-во полюсов
Характеристика срабатывания по времени и току
Номинальное переменное рабочее напряжение
Индикация состояния
Размер 75×45×90 мм
Рабочая температура
Диапазон регулировки тока короткого замыкания
Регулировка тока срабатывания автомата
  Примечание: Автоматический выключатель для дистанционной защиты, типоразмер S00 (строительная ширина 45 мм, максимальный номинальный ток 12 A , при AC 400 В может использоваться для трехфазных двигателей до 5,5 кВт), номинальный ток 2,5 А, регулировка расцепителя перегрузки 2,5 А, уставка расцепителя токов КЗ мгновенного действия 10,5 А, винтовой зажим, с блок-контактами, трехполюсный, характеристика B
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Data sheet 3RV1611-1CG14 Voltage transformer Circuit breaker, Size S00 2.5 A, N-release 10.5 A 1 CO with transverse auxiliary switch Product brand name SIRIUS Product designation Circuit breaker Product type designation 3RV1 General technical data Size of the circuit-breaker S00 Product extension ● Auxiliary switch Yes Power loss [W] total typical 6W Insulation voltage with degree of pollution 3 rated value 690 V Surge voltage resistance rated value 6 kV maximum permissible voltage for safe isolation ● in networks with grounded star point between main and auxiliary circuit 400 V ● in networks with grounded star point between main and auxiliary circuit 400 V Protection class IP ● on the front 3RV1611-1CG14 Page 1/6 IP20 07/24/2018 Subject to change without notice © Copyright Siemens PDF
Документация на 3RV1611-1CG14

Дата модификации: 24.07.2018

Размер: 203.4 Кб

6 стр.

Show actual product details Лист тех. данных 3RV1611-1CG14 CIRCUIT-BREAKER FOR VOLTAGE TRANSFORMER, 1CO, S00, 2.5A Фирменное название продукта SIRIUS Наименование продукта автоматический выключатель защиты двигателя Общие технические данные Габаритные размеры автоматического выключателя S00 Расширение продукта ● Вспомогательный выключатель да Мощность потерь [Вт] всего типовое 6W Напряжение изоляции при степени загрязнения 3 расчетное значение 690 V Прочность по отношению к импульсному напряжению расчетное значение 6 kV Максимально допустимое напряжение для надёжного размыкания ● в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями 400 V ● в сетях с заземленной точкой звезды между силовой и вспомогательной цепями 400 V 3RV1611-1CG14 Лист 1/6 16.01.2017 Возможны изменения. © Copyright Siemens AG PDF
Документация на 3RV1611-1CG14

Дата модификации: 16.01.2017

Размер: 250.8 Кб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
