LPS27HHWTR

STMicroelectronics
LPS27HHW MEMS pressure sensor: 260-1260 hPa absolute digital output barometer with water-resistant package Datasheet - production data Description The LPS27HHW is an ultra-compact piezoresistive absolute pressure sensor which functions as a digital output barometer. The device comprises a sensing element and an IC interface which communicates through I²C, MIPI I3CSM or SPI from the sensing ele...
развернуть ▼ свернуть ▲

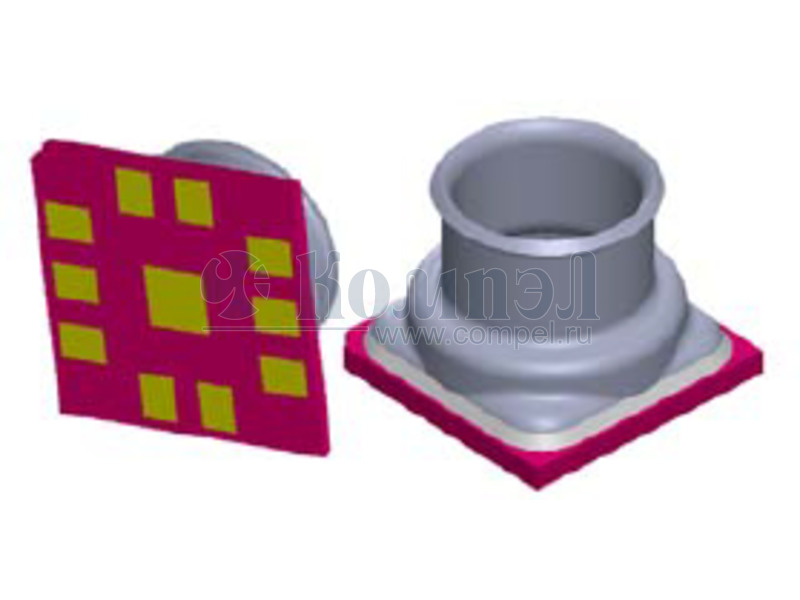

Внешний вид LPS27HHWTR

Технические характеристики

показать свернуть
Тип измеряемого давления
Измеряемое давление
Тип выхода
Напряжение питания
Материал корпуса
Размер 2.7×2.7×1.7 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Тип Давление Выход Точность Особенности Подключение Порт U cc Корпус Т комп T раб Примечания Карточка
товара
F~ LPS22CHTR (ST)

—

 — — — — — — — — Ток потребления I = 12uA [HP] / 4uA [LP] / 0.9uA [P_Down]
F~ LPS27HHTWTR (ST)

— 2 шт

 — — — — — —
F~ HP303F (HOPERF)

— 20 шт

 — — — — — — — — — — — —

Файлы 1

показать свернуть
LPS27HHW MEMS pressure sensor: 260-1260 hPa absolute digital output barometer with water-resistant package Datasheet - production data Description The LPS27HHW is an ultra-compact piezoresistive absolute pressure sensor which functions as a digital output barometer. The device comprises a sensing element and an IC interface which communicates through I²C, MIPI I3CSM or SPI from the sensing element to the application. Features  Pressure sensor with water-resistant package  Potting gel & grounded metal cap  260 to 1260 hPa absolute pressure range  Current consumption down to 4 μA  Absolute pressure accuracy: 0.5 hPa  Low pressure sensor noise: 0.7 Pa  Embedded temperature compensation The sensing element, which detects absolute pressure, consists of a suspended membrane manufactured using a dedicated process developed by ST. The LPS27HHW is available in a ceramic LGA package with metal lid. It is guaranteed to operate over a temperature range extending from -40 °C to +85 °C. The package is holed to allow external pressure to reach the sensing element. Gel inside the IC protects the electrical components from water and the metal cap is grounded electrically for better ESD robustness.  24-bit pressure data output  ODR from 1 Hz to 200 Hz  SPI, I²C or MIPI Table 1. Device summary I3CSM interfaces Order code  Embedded FIFO  Interrupt functions: Data-Ready, FIFO flags, pressure thresholds  Supply voltage: 1.7 to 3.6 V LPS27HHWTR Temp. range [°C] Package Packing Tape -40 to +85°C CCLGA-10L and reel LPS27HHW Tray  ECOPACK lead-free compliant Applications Product label  Altimeters and barometers for portable devices  GPS applications  Weather station equipment  Sport watches  e-cigarettes  Water depth monitoring  Gas metering July 2019 This is information on a product in full production. DocID032730 Rev 1 1/60 www.st.com PDF
Документация на LPS27HHWTR

Datasheet - LPS27HHW - MEMS pressure sensor: 260-1260 hPa absolute digital output barometer with water-resistant package The LPS27HHW is an ultra-compact piezoresistive absolute pressure sensor which

Дата модификации: 01.08.2019

Размер: 1.31 Мб

60 стр.

    Публикации 4

    показать свернуть
    17 ноября 2021
    новость

    Плата STEVAL-MKI214V1 позволяет оценить датчик атмосферного давления LPS33K

    STEVAL–MKI214V1 производства STMicroelectronics – это плата–адаптер для знакомства с работой цифрового пьезорезистивного ультракомпактного MEMS–сенсора абсолютного давления LPS33K, который функционирует как барометр. Датчик... ...читать

    20 октября 2021
    статья

    Практика применения датчиков давления STMicroelectronics

    Александр Калачев (г. Барнаул) Растет практика применения миниатюрных MEMS–датчиков давления: лабораторные приборы, смартфоны, портативные гаджеты для фитнеса и контроля здоровья. STMicroelectronics производит обширную линейку этих датчиков... ...читать

    05 ноября 2020
    новость

    Новый датчик давления LPS27HHW с защитой от влаги

    Пьезорезистивный ультракомпактный MEMS–датчик абсолютного давления LPS27HHW производства STMicroelectronics работает как барометр с цифровым выходом. Сенсорный элемент изделия содержит подвешенную мембрану, изготовленную с применением... ...читать

    09 сентября 2020
    новость

    Плата STEVAL-MKI214V1 для оценки нового датчика давления LPS33KTR

    Адаптационная плата STEVAL–MKI214V1 предназначена для простого подключения к микросхеме барометрического датчика давления семейства LPS33K производства STMicroelectronics. Плата предлагает простой путь для оценки возможностей микросхемы без... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
