1-2199119-5

TE Connectivity
Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Расположение: Угловое; Монтаж: Поверхностный; 21.9x3.2x8.7; Примечания: Ключ M, 50VDC, 0.5A
развернуть ▼ свернуть ▲

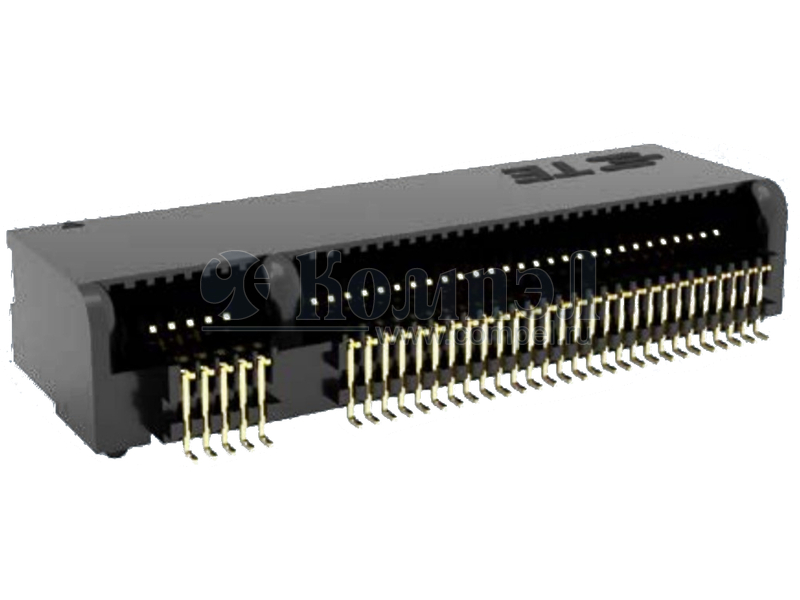

Внешний вид 1-2199119-5

Технические характеристики

показать свернуть
Тип карт
Расстояние между соседними контактами
Количество контактов
Расположение контактов разъема
Тип монтажа
Размер 21.9×3.2×8.7 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Тип Шаг Контакты Расположение Монтаж Исполнение Особенности T раб Примечания Карточка
товара
A- 1-2199230-6 (TE)

— 1 шт Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Ра... — — —
A- 2199119-3 (TE)

— 1 шт Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Ра... — — —
A- 2199230-3 (TE)

— 1 шт Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Ра... — — —
A- 2199230-4 (TE)

— 1 шт Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Ра... — — —
A- 2199230-5 (TE)

— 1 шт Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Ра... — — —
A- 2199230-8 (TE)

— 1 шт Держатель карты памяти - Тип: Mini Card, Half Mini Card ; Шаг: 0.5 мм; Контакты: 67; Ра... — — —

Файлы 3

показать свернуть
1-2199119-5 M.2 NGFF, M.2 Connectors, Height 3.2 mm [.126 in], Keying Code M, Gold, Board-toBoard, 67 Position, .02 in [.5 mm] Centerline, Printed Circuit Board 1-2199119-5  ACTIVE M.2 NGFF TE Internal #: 1-2199119-5 M.2 NGFF, M.2 Connectors, Height 3.2 mm [.126 in], Keying Code M, Gold, Board-to-Board, 67 Position, .02 in [.5 mm] Centerline, Printed Circuit Board View on TE.com > Connectors > PCB Connectors > Card Edge Connectors > M.2 Connectors > M.2 CONNECTORS Connector Height: 3.2 mm [ .126 in ] Keying Code: M Contact Mating Area Plating Material: Gold Connector System: Board-to-Board Number of Positions: 67 All M.2 CONNECTORS (29) Features Product Type Features Connector System Board-to-Board Sealable No Connector & Contact Terminates To Printed Circuit Board Configuration Features Number of Rows 2 PCB Mount Orientation Right Angle Keying Code M Number of Positions 67 Electrical Characteristics Operating Voltage 50 VAC Contact Features 15 µin  PCB Contact Termination Area Plating Material Finish For support call+1 800 522 6752 Matte 04/04/2022 05:45AM | Page 1 PDF
Документация на 1-2199119-5

Producer: openhtmltopdf.com

Дата модификации: 04.04.2022

Размер: 152.5 Кб

5 стр.

M2 NGFF Applications ULTRABOOK TABLET SSD SMART TV The list goes on and on ... Miniature in size. Big in possibilities. 0.5MM PITCH WITH 67 POSITIONS & AVAILABLE IN VARIOUS HEIGHTS SAVES MORE THAN 20% PCB REAL ESTATE COMPARED TO PCIe MINI CARD SUPPORTS HIGHER DATA RATES IN A DENSE FORM FACTOR ENSURES PROPER MATING WITH VARIOUS MODULE CARDS Quick Reference Guide INNOVATIVE. INTELLIGENT. IN MINIATURE. Meet the M.2 NGFF connector, the new interface standard for M.2 (NGFF) Connectors tomorrow’s smaller, slimmer, smarter devices. Brought to the global market for the first time by TE Connectivity, The M.2 (Next Form Factor)that product is a natural from the Mini Card and Half Mini Card to M.2Generation is the only NGFF connector meets line the need for fastertransition data rates and higher performance in a smaller factor.multiple function add-in cards / modules including: WiFi, a smaller form factor in both size and volume. It form supports Tablets,Navigation notebooks, ultrabooks and gaming devices areCommunication, just some of Bluetooth, Global Satellite Systems, Near Field Hybrid Digital Radio, Wireless Gigabit the applications that are supported by the pioneering M.2 product Alliance (WiGig), Wireless Wide Area Network and Solid-State Storage Devices. It also adds functionality to PCIe Gen range – but the list goes on and on… 3, SATA 3, SATA I/O and USB 3. The new smaller form factor is suitable for applications in new thin platforms. Visit ngff.slim-solutions.com today to find out more. Features Benefits Applications • Available in various heights • Wide product offering to meet • Notebooks, Ultrabooks & • 0.5mm pitch with 67 positions • Designed for both single and double-sided modules • Available in various keying options for module cards • Support PCI Express 3.0, USB 3.0, & SATA 3.0 customers’ design needs • Save more than 20% PCB • Tablets real estate compared to • Servers PCIe Mini Card • Portable Gaming Devices • Reduces connector height by 15% • Devices that require SSDs • Portable Mobile Devices • Ensures proper mating with various module cards • Supports higher data rates te.com/products/ngff Desktops 1 PDF
