1513156-1

TE Connectivity
Антенна - Монтаж: на плату; Применение: индустриальное; Частоты: 900 МГц; K усил: 1 dBi; Разъём: нет; Примечания: 915 ISM & ZigBee US, PCB ANTENNA
развернуть ▼ свернуть ▲
Фотография 1513156-1

Технические характеристики

показать свернуть
Способ монтажа
Разъём для подключения
Коэффициент усиления
Типовое применение
Рабочие частоты
Примечания 915 ISM & ZigBee US, PCB ANTENNA
Размер 38.1×6.6×1.57 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж Разъём K усил Кабель Применение Частоты Примечания Карточка
товара
A- ANT 2.4 BY-2400-01-03 5cm RG178 (BEYOND)

— 40 шт Антенна - Применение: индустриальное; Частоты: 2.4 ГГц; K усил: 3 dBi; Разъём: нет; При... Антенна без внешней защитной части
A- BY-GPS/Glonass-02 [cable 10 cm/cab end] (BEYOND)

— на поддоне 5 шт Антенна - Монтаж: на плату; Применение: навигация; Частоты: 1575/1602 МГц; Разъём: нет;... — —
A- BY-2400-01-03 (BEYOND)

— Антенна без внешней защитной части

Сопутствующие товары 9

показать свернуть
Наименование Корпус Упаковка Краткое описание Карточка
товара
CAB END/SMA KY2E 26CM (CLEC)

— 500 шт — —
CAB MMCX-M/SMA-F RG-174U 15CM (JAVATECH)

— 50 шт Антенный переходник - Тип: переходник гибкий; Разъём: MMCX-M, SMA-F; Длина: 150 мм; Каб... — антенный переходник
CAB SMA-M/SMA-F RG-174 SMA 2M (JEC)

— 1 шт Антенный переходник - Тип: переходник гибкий; Разъём: SMA-M, SMA-F; Длина: 2 м; Кабель:... — антенный переходник
CAB UFL-F/SMA-F JV-003+O RG-137u 13CM (JAVATECH)

— 100 шт Антенный переходник - Тип: переходник гибкий; Разъём: UFL-F, SMA-F; Длина: 130 мм; Прим... — антенный переходник
CAB UFL-F/SMA-F JV-003+O RG178 13CM (JAVATECH)

— 100 шт — —

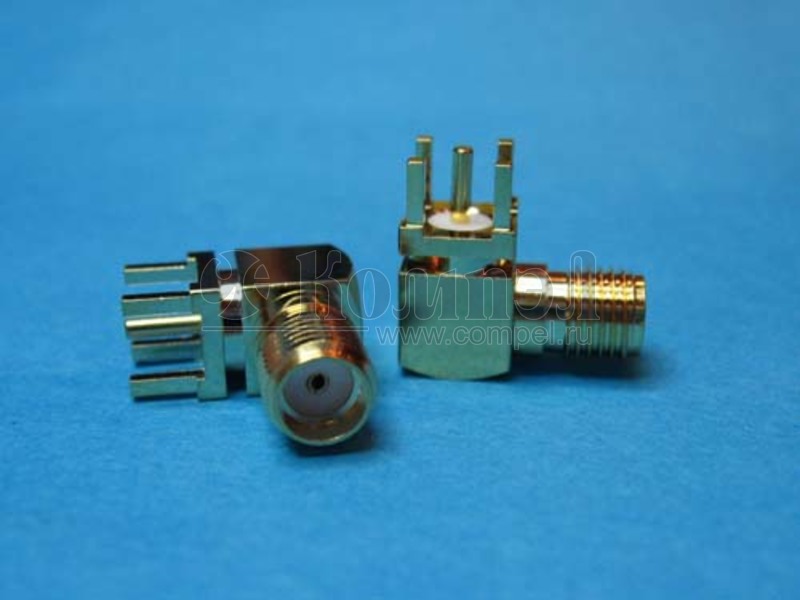

CON SMA-F KWHD R/A PCB (CLEC)

— 100 шт — —
CON SMA-F S-037-TGG R/A PCB (COSMTEC)

— 160 шт ВЧ-разъем —
CAB END/SMA RG178 13CM (ESG)

— 10 шт Кабельная сборка —
R107-064-920 (RA)

— в ленте 100 шт Антенный переходник - Тип: разъём; Разъём: IMP, пайка; Примечания: SMD ВЧ-разъем для мо... — антенный переходник

Файлы 1

показать свернуть
Antenna Solutions 902 – 928 MHz Single Band Antenna (includes frequencies of 915 ISM and ZigBee US) Part Number: 1513156-1 Product Facts  Small and lightweight  Available in tape & reel  RoHS compliant Recommendations  Minimum or no matching circuits required.  Bandwidth and performance is dependent on ground plane size. Suggested minimum ground plane length from the antenna feed is 90 mm.  PCB ground is to be on top layer. Specifications Frequency Range (MHz) Peak Gain VSWR Polarization Power Handling Feed Point Impedance Size Weight Mounting Keep Out Area Test Orientation in Free Space 902 –928 +1 dBi < 2.5:1 Linear 10 Watt cw 50 Ohms unbalanced 38.10 mm x 6.60 mm x 1.57 mm < 0.9 g. Surface-mount technology. See page 2 See diagram on page 2 VSWR Azimuth Elevation Legend: 915 MHz Legend: 915 MHz Efficiency 1 Catalog 2-1773459-2 Revised 03-11 www.te.com www.antenna.te.com Dimensions are in inches and millimeters unless otherwise sspecified. Values in brackets are metric equivalents. Dimensions are shown for reference purposes only. Specifications subject to change. USA: 1-800-522-6752 UK: +44 (0) 800-267666 Canada: 1-905-475-6222 Netherlands: +31 (0) 73-6246-999 Germany: +49 (0) 6251-133-1999 China: +86 (0) 400-820-6015 For other country number go to te.com/supportcenter PDF
Документация 1513156-1

Antenna 1513164-1 (Page 1)

Дата модификации: 11.03.2011

Размер: 983.9 Кб

2 стр.
