TEC 3-0915

TRACO
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing...
развернуть ▼ свернуть ▲
Внешний вид серии TEC_3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 26

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URB2424JMD-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- PWB2424ZP-3WR2 (MORNSUN)

— 20 шт

 — — — — — — — — — —
A- WRB1224S-3WR2 (MORNSUN)

SIP87 1 шт — — — — — — — — —
A- WRF1224S-3WR2 (MORNSUN)

SIP87 в линейках 3 шт — — — — — — — — —
A- THL 3-2415WI (TRACO)

DIP-16 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP; P вых: 3 Вт; #: 1; U вх: 9...3... — — — — — — — — — —
A- PEN4-2424E4:1LF (PEAK)

DIP2410 в линейках 15 шт

 — — — — — — — — — —
A- WRB1224P-3WR2 (MORNSUN)

—

 — — — — — — — — — —
A- WRB1224SD-3WR2 (MORNSUN)

—

 — — — — — — — — — —
A- WRB1224ST-3WR2 (MORNSUN)

—

 — — — — — — — — — —
A- WRB1224ZP-3WR2 (MORNSUN)

— — — — — — — — — EN55024, light industry level, criteria A —
A- CUWF2424JT-3WR3 (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — — — — —
A- CUWF2424JYT-3WR3 (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — — — — —
A- TEC 3-1215WI (TRACO)

— — — — — — — — — — — —

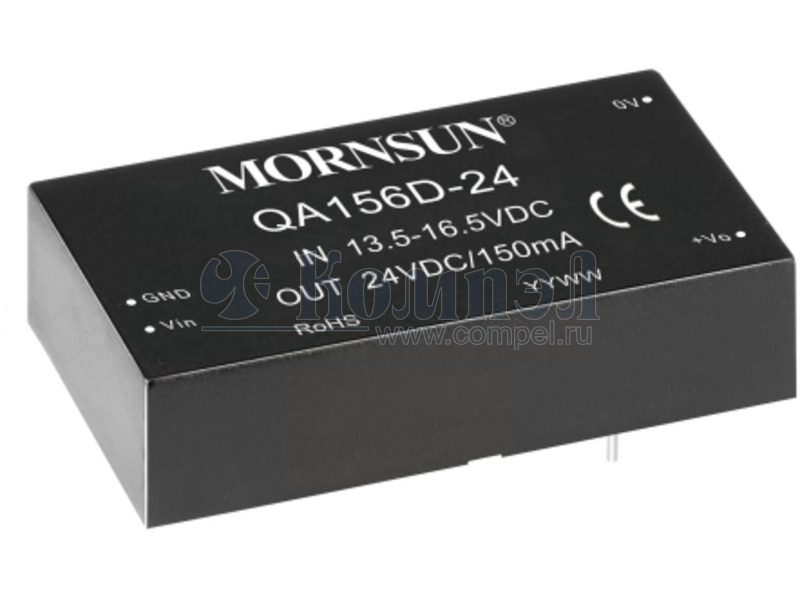

A- QA156D-24 (MORNSUN)

— — — — — — — — —
A- URB2424JD-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- URB2424JMT-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- URB2424JT-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- WRF1224P-3WR2 (MORNSUN)

— — — — — — — — — —
A- QA123D-2GR3 (MORNSUN)

— — — — — — —
A- VRB0524JD-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- VRB0524JMD-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- VRB0524JMT-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- VRB0524JT-3W (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- QA153D-2GR3 (MORNSUN)

— — — — — — —
A- URB2424MT-3WR3 (MORNSUN)

SMD148 в ленте 4 шт — — — — — — — — —
A- WRA0524S-3WR2 (MORNSUN)

SIP87 1 шт — — — — — — —

Файлы 2

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converter TEC 3 Series, 3 Watt • • • • Compact SIP-8 package • • • • Continuous short circuit protection I/O-isolation voltage 1‘600 VDC Fully regulated outputs Operating temperature range –40°C to +90°C Remote On/Off 3-year product warranty Designed to meet UL 62368-1 TEC 3 is a new series with the design purpose to improve the prevalent 3 Watt SIP-8 DC/DC converters in terms of cost, efficiency and performance. The latest technology and components effectuate a high efficiency for a low thermal loss. This enables an operating temperature range from -40°C up to +90°C. The converters are fully regulated over 0 - 100% load. The low input range input is extended from 4.5 to 13.2 VDC while models are also available with the standard 2:1 input ranges of 9-18, 18-36 and 36-75 VDC (see TEC 3WI series for 4:1 input ranges). The functional I/O-isolation system is designed to meet IEC/EN 62368-1 with a test voltage (60 s) of 1600 VDC. Models Order Code Input Voltage Range TEC 3-0910 TEC 3-0911 TEC 3-0919 TEC 3-0912 TEC 3-0913 TEC 3-0915 TEC 3-0921 TEC 3-0922 TEC 3-0923 TEC 3-1210 TEC 3-1211 TEC 3-1219 TEC 3-1212 TEC 3-1213 TEC 3-1215 TEC 3-1221 TEC 3-1222 TEC 3-1223 TEC 3-2410 TEC 3-2411 TEC 3-2419 TEC 3-2412 TEC 3-2413 TEC 3-2415 TEC 3-2421 TEC 3-2422 TEC 3-2423 TEC 3-4810 TEC 3-4811 TEC 3-4819 TEC 3-4812 TEC 3-4813 TEC 3-4815 TEC 3-4821 TEC 3-4822 TEC 3-4823 www.tracopower.com 4.5 - 13.2 VDC (9 VDC nom.) 9 - 18 VDC (12 VDC nom.) 18 - 36 VDC (24 VDC nom.) 36 - 75 VDC (48 VDC nom.) Output 1 Output 2 Vnom Imax 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA April 27, 2020 Vnom Efficiency Imax –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA typ. 75 % 78 % 81 % 83 % 84 % 82 % 79 % 82 % 82 % 77 % 81 % 82 % 84 % 85 % 85 % 81 % 85 % 83 % 77 % 82 % 83 % 85 % 86 % 84 % 82 % 84 % 85 % 75 % 80 % 82 % 84 % 85 % 86 % 80 % 86 % 83 % Page 1 / 4 PDF
Документация на серию TEC_3

TEC 3 Datasheet 3 Watt DC/DC converter, industrial, 2:1 input, cost efficient design, high operating temperature, regulated, encapsulated, SIP-8

Дата модификации: 27.04.2020

Размер: 917.1 Кб

4 стр.

    Публикации 0

    показать свернуть

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
