TEC 3-0923

DC/DC Converter TEC 3 Series, 3 Watt • • • • Compact SIP-8 package • • • • Continuous short circuit protection I/O-isolation voltage 1‘600 VDC Fully regulated outputs Operating temperature range –40°C to +90°C Remote On/Off 3-year product warranty Designed to meet UL 62368-1 TEC 3 is a new series with the design purpose to improve the prevalent 3 Watt SIP-8 DC/DC converters in terms of c...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
КПД
Напряжение изоляции вход-выход
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 26

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- TDN 5-0923WISM (TRACO) SMD5 2 шт
A- TDN 3-1223WISM (TRACO) SMD5
A- TMR 3-1223WI (TRACO) SIP87 1 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 4.5.... DC/DC Converter; DC / DC Converter O/P Type:Fixed; No. of Outputs:2; Input Voltage:4.5V to 18V; Power Rating:3W; Output Voltage:15V; Output Current:100mA; Output Voltage 2:-15V; Output Current 2:-100mA; Supply Voltage:12V ;RoHS Compliant: Yes
A- TMR 3-1223WIE (TRACO) SIP87 в линейках 10 шт
A- TDR 3-0523SM (TRACO) SMD148 1 шт
A- TMR 3-1223 (TRACO) SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 9...... Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-2423WI (TRACO) SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 9...... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-0523 (TRACO) DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 4.5... короткого замыкания, перенапряжения, перегрева Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-1223 (TRACO) DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9..... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 4-2423 (TRACO) DIP2410 в линейках 10 шт короткого замыкания, перенапряжения, перегрева Защита от КЗ: продолжительная с автовосстановлением
A- TES 3-1223 (TRACO) SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 3 Вт; #: 2; U вх: 9...1...
A- TDN 3-1223WI (TRACO) DIP-6
A- TDN 5-0923WI (TRACO) DIP-6 2 шт
A- TEN 3-2423WIN (TRACO) DIP2410 в линейках 10 шт

A- TEC 3-1223 (TRACO) 2 шт
A- TEC 3-1223WI (TRACO) 2 шт
A- TDN 5-2423WI (TRACO) DIP-6 3 шт
A- TDN 5-2423WISM (TRACO) SMD5
A- TEC 3-2423WI (TRACO)
A- TEN 3-0523N (TRACO) DIP2410
A- TEN 3-1223N (TRACO) DIP2410

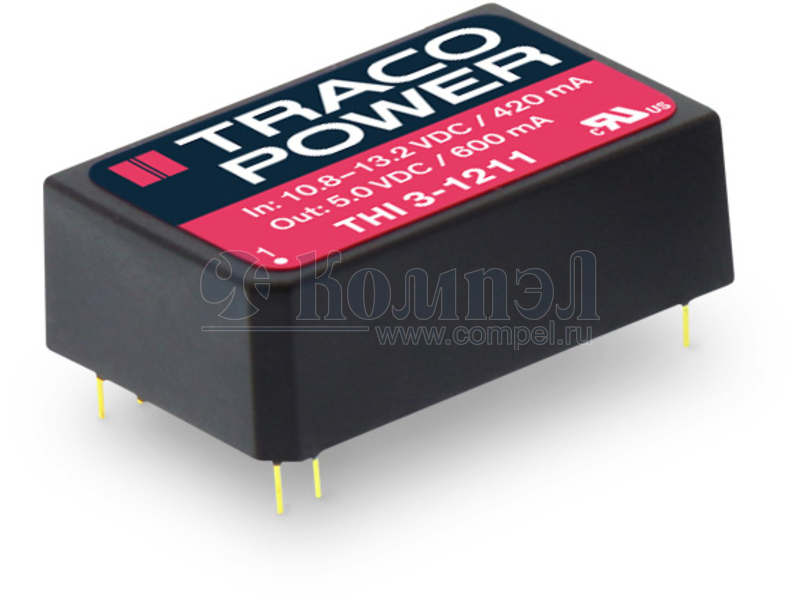

A- THI 3-0523 (TRACO) DIP2410
A- THI 3-1223 (TRACO) DIP2410 3 шт
A- TEN 3-2423WI (TRACO) DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9..... Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-0523 (TRACO) SIP87 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 4.5.... Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-0523E (TRACO) SIP87


Файлы 1

показать свернуть
DC/DC Converter TEC 3 Series, 3 Watt • • • • Compact SIP-8 package • • • • Continuous short circuit protection I/O-isolation voltage 1‘600 VDC Fully regulated outputs Operating temperature range –40°C to +90°C Remote On/Off 3-year product warranty Designed to meet UL 62368-1 TEC 3 is a new series with the design purpose to improve the prevalent 3 Watt SIP-8 DC/DC converters in terms of cost, efficiency and performance. The latest technology and components effectuate a high efficiency for a low thermal loss. This enables an operating temperature range from -40°C up to +90°C. The converters are fully regulated over 0 - 100% load. The low input range input is extended from 4.5 to 13.2 VDC while models are also available with the standard 2:1 input ranges of 9-18, 18-36 and 36-75 VDC (see TEC 3WI series for 4:1 input ranges). The functional I/O-isolation system is designed to meet IEC/EN 62368-1 with a test voltage (60 s) of 1600 VDC. Models Order Code Input Voltage Range TEC 3-0910 TEC 3-0911 TEC 3-0919 TEC 3-0912 TEC 3-0913 TEC 3-0915 TEC 3-0921 TEC 3-0922 TEC 3-0923 TEC 3-1210 TEC 3-1211 TEC 3-1219 TEC 3-1212 TEC 3-1213 TEC 3-1215 TEC 3-1221 TEC 3-1222 TEC 3-1223 TEC 3-2410 TEC 3-2411 TEC 3-2419 TEC 3-2412 TEC 3-2413 TEC 3-2415 TEC 3-2421 TEC 3-2422 TEC 3-2423 TEC 3-4810 TEC 3-4811 TEC 3-4819 TEC 3-4812 TEC 3-4813 TEC 3-4815 TEC 3-4821 TEC 3-4822 TEC 3-4823 www.tracopower.com 4.5 - 13.2 VDC (9 VDC nom.) 9 - 18 VDC (12 VDC nom.) 18 - 36 VDC (24 VDC nom.) 36 - 75 VDC (48 VDC nom.) Output 1 Output 2 Vnom Imax 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 3.3 VDC 5 VDC 9 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA 700 mA 600 mA 333 mA 250 mA 200 mA 125 mA 300 mA 125 mA 100 mA April 27, 2020 Vnom Efficiency Imax –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA –5 VDC –12 VDC –15 VDC 300 mA 125 mA 100 mA typ. 75 % 78 % 81 % 83 % 84 % 82 % 79 % 82 % 82 % 77 % 81 % 82 % 84 % 85 % 85 % 81 % 85 % 83 % 77 % 82 % 83 % 85 % 86 % 84 % 82 % 84 % 85 % 75 % 80 % 82 % 84 % 85 % 86 % 80 % 86 % 83 % Page 1 / 4 PDF
Документация на серию TEC_3

TEC 3 Datasheet 3 Watt DC/DC converter, industrial, 2:1 input, cost efficient design, high operating temperature, regulated, encapsulated, SIP-8

Дата модификации: 27.04.2020

Размер: 917.1 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
