TEL 15-1223

TRACO
DC/DC конвертор: 15 Вт; корпус PCB 2x1 inch; выходов 2: 15В @ 0.5А, -15В @ 0.5А; вход: 9...18 [12] В; -25...71 °C; изоляция вх-вых: 1.5 кВ
развернуть ▼ свернуть ▲
Фотография серии TEL15

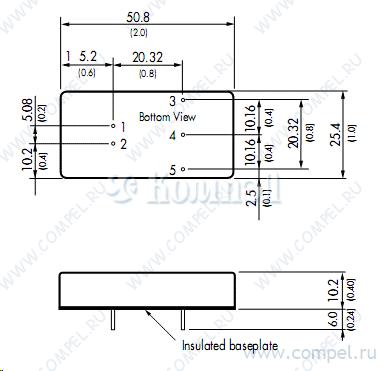

Чертеж серии TEL15



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 50.8×25.4×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
