TEL 30-4811

TRACO
DC/DC конвертор: 30 Вт; корпус PCB 2x1 inch; выход 5.1В @ 5А; вход: 36...75 [48] В; -25...71 °C; изоляция вх-вых: 1.5 кВ
развернуть ▼ свернуть ▲
Фотография серии TEL30

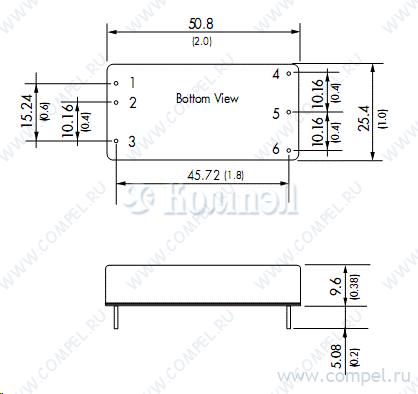

Чертеж серии TEL30



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×25.4×9.6 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- TEN 30-4811 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 30 Вт; #: 1; U вх:... — — — — — — — — — —
A- TEN 30-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 30 Вт; #: 1; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 30-2411WIR (TRACO)

— 2 шт КЗ, пониженное входное, перегрузка, перегрев — — — — — — — — — — —
A- THN 30-4811WIR (TRACO)

— КЗ, пониженное входное, перегрузка, перегрев — — — — — — — — — — —
A- THN 30-4812WIR (TRACO)

—

 — — — — — — — — — — — — — — — —
A- TEL 30-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 30 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 30-2411WIN (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 30 Вт; #: 1; U вх:... дистанционные вкл.,/выкл., регулируемый выход короткого замыкания, перенапряжения, перегрева, перегрузки — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- REC30-245.1SZ (RECOM)

2X16INCH

 — — — — — — — — — —

Файлы 3

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters TEL 30 Series, 30 Watt CB Scheme Features ◆ Highest power density: 30W in UL 60950-1 51x25x9.6mm package ◆ Industry standard footprint ◆ Very high ffficiency ◆ Models with low output Voltages: 2.5 & 3.3VDC ◆ ◆ ◆ ◆ Output voltage adjustable Optional remote On/Off Under voltage lockout Operating temperature range –40°C to +71°C ◆ Six-side shielded metal case ◆ Lead free design, RoHS compliant ◆ 3-year product warranty The TEL 30 Series is a new range of cost efficient, isolated 30W converters in a shielded metal case with excellent specification. The 10 models in this series feature 2:1 input range with 18-36 or 36-75 VDC. Overload and over voltage protection, under voltage shutdown as well as remote On/Off are features of this converter. Typical applications for the TEL 30 Series converter are communication and networking systems, industrial electronics and distributed power architectures. Models Ordercode Input voltage range TEL 30-2409 TEL 30-2410 TEL 30-2411 18 – 36 VDC Output voltage Output current max. Efficiency 2.5 VDC 6‘000 mA 84 % 3.3 VDC 6’000 mA 86 % 5.1 VDC 5’000 mA 88 % 12 VDC 2’500 mA 88 % TEL 30-2413 15 VDC 2’000 mA 88 % TEL 30-4809 2.5 VDC 6‘000 mA 84 % 3.3 VDC 6’000 mA 86 % 5.1 VDC 5’000 mA 88 % 12 VDC 2’500 mA 88 % 15 VDC 2’000 mA 88 % TEL 30-2412 TEL 30-4810 TEL 30-4811 TEL 30-4812 TEL 30-4813 http://www.tracopower.com (nominal 24 VDC) 36 – 75 VDC (nominal 48 VDC) Page 1 of 3 PDF
Документация на серию TEL30

Дата модификации: 21.02.2014

Размер: 198.7 Кб

3 стр.

DC/DC Converters TEL 30 Series, 30 Watt RoHS compliant Features ◆ Highest Power Density: 30W in UL 60950-1 51x25x9.6mm Package ◆ Industry Standard Footprint ◆ Very high Efficiency ◆ Models with low Output Voltages: 2.5 & 3.3VDC ◆ ◆ ◆ ◆ Output Voltage adjustable Optional Remote On/Off Under Voltage Lockout Operating Temperature Range –25°C to +71°C ◆ Six-side shielded Metal Case ◆ Lead free Design, RoHS compliant ◆ 3 Year Product Warranty The TEL 30 Series is a new range of cost efficient, isolated 30W converters in a shielded metal case with excellent specification. The 10 models in this series feature 2:1 input range with 18-36 or 36-75 VDC. Overload and over voltage protection, under voltage shutdown as well as remote On/Off are features of this converter. Typical applications for the TEL 30 Series converter are communication and networking systems, industrial electronics and distributed power architectures. Models Ordercode Output voltage Output current max. Efficiency TEL 30-2409 2.5 VDC 6‘000 mA 84 % TEL 30-2410 3.3 VDC 6’000 mA 86 % TEL 30-2411 Input voltage range 18 – 36 VDC 5.1 VDC 5’000 mA 84 % TEL 30-2412 12 VDC 2’500 mA 88 % TEL 30-2413 15 VDC 2’000 mA 88 % TEL 30-4809 2.5 VDC 6‘000 mA 84 % TEL 30-4810 3.3 VDC 6’000 mA 86 % TEL 30-4811 36 – 75 VDC 5.1 VDC 5’000 mA 88 % TEL 30-4812 12 VDC 2’500 mA 88 % TEL 30-4813 15 VDC 2’000 mA 88 % http://www.tracopower.com Page  of 3 PDF
Документация на серию TEL30

Дата модификации: 20.09.2006

Размер: 124.3 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
