TEN 15-2411

TRACO
DC/DC конвертор: 15 Вт; корпус PCB 2x1 inch; выход 5В @ 3А; вход: 18...36 [24] В; -40...85 °C; изоляция вх-вых: 1.5 кВ
развернуть ▼ свернуть ▲
Фотография серии TEN15

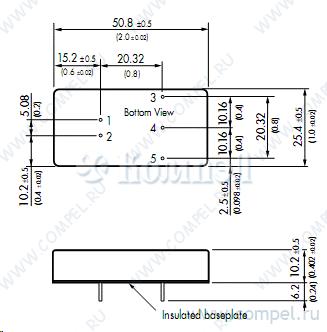

Чертеж серии TEN15



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 50.8×25.4×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 44

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P+ SKE10B-05 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 1; U вх:... короткого замыкания, перегрузки — — — — — — — — — —
P= VRB2405LD-15WR3 (MORNSUN)

2X1INCH в линейках 50 шт — — — — — — — — — —
P= TEL 15-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 1; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
P= RP15-2405SF (RECOM)

2X1INCH в линейках 20 шт

 — — — — — — — — — — — —
A- DKA15B-05 (MW)

2X1INCH 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — —
A- MDS15A-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- UW2405D-20W (MORNSUN)

2X1INCH 5 шт

 — — — — — — — — — —
A- TEN 12-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 1; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2411WIN (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- RDDW20G-05 (MW)

NSD10 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — —
A- UWD240512D-20W (MORNSUN)

2X1INCH 1 шт

 — — — — — — — —
A- RDDW20F-05 (MW)

NSD10 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — —
A- VCB4805SBO-20WR3 (MORNSUN)

— 10 шт КЗ, перегрев, от пониженного входного напряжения — — — — — — — — — — —
A- SKA15B-05 (MW)

2X1INCH в линейках 10 шт короткого замыкания, перегрузки — — — — — — — — — —
A- RSDW20F-05 (MW)

— в линейках 2 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- RSDW20G-05 (MW)

NSD10 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- MDS15B-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- URA4805LD-20WR3 (MORNSUN)

2X1INCH — — — — — — —
A- URF4805LP-20WR3 (MORNSUN)

2X1INCH в линейках 8 шт — — — — — — — — —
A- VRA2405LD-20WR3 (MORNSUN)

2X1INCH 1 шт

 — — — — — — —
A- TCL 024-105 DC (TRACO)

— в коробках 5 шт короткого замыкания, перенапряжения — — — — — — — — — —
A- URB2405YMD-20WR3 (MORNSUN)

— 1 шт

 — — — — — — — — —
A- URB4805YMD-15WR3 (MORNSUN)

— в линейках 10 шт

 — — — — — — — — — — —
A- RSDW20UW-05 (MW)

2X1INCH 1 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- SKA20A-05 (MW)

2X1INCH 1 шт DC/DC-Conv 9-18V:+5V 4000mA 20W короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- MDS15C-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20A-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20B-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20C-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- NSD15-12S5 (MW)

2X15INCH на поддоне 180 шт Преобразователь напряжения DC-DC на плату. 15Вт,Uвх=9.4-36В, Uвых=5В/3А,изоляция 1.5КВ ... перегрузки, перенапряжения, перегрева — — — — — — — —
A- NSD15-48S5 (MW)

2X15INCH на поддоне 30 шт Преобразователь напряжения DC-DC на плату. 15Вт,Uвх=18-72В, Uвых=5В/3А,изоляция 1.5КВ A... перегрузки, перенапряжения, перегрева — — — — — — — —
A- PSD-15B-5 (MW)


PSD-15B-05 (MW) 		— 1 шт DC-DC модульный преобразователь - Монтаж: открытый; P вых: 15 Вт; #: 1; U вх: 18...36 В... короткого замыкания, перегрузки, перенапряжения — — — — — — — — — —
A- SD-15A-5 (MW)

— в коробках 60 шт короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- URB4805LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — — — —
A- VRB2405YMD-20WR3 (MORNSUN)

— в линейках 62 шт

 — — — — — — — — — —
A- SKA20B-05 (MW)

2X1INCH в линейках 22 шт DC/DC-Conv 18-36V:+5V 4000mA 20W короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- VRB2405YMD-15WR3 (MORNSUN)

— в линейках 6 шт

 — — — — — — — — —
A- DDR-15G-5 (MW)

— в коробках 80 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- K7805-3AR3 (MORNSUN)

— в линейках 25 шт — — — — — — — — — —
A- URB2405LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — — — —
A- URB2405XYMD-20WR3 (MORNSUN)

— в линейках 10 шт — — — — — — — — — — —
A- URB2405YMD-15WR3 (MORNSUN)

— в линейках 2 шт

 — — — — — — — — — — —
A- URA2405LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — —

Файлы 4

показать свернуть
DC/DC Converters TEN 15 Series, 15 Watt Features ◆ Wide 2:1 input range ◆ High efficiency up to 88% ◆ Extended operating temperature range –40°C to +85°C no e or n f d e d en mm o c e r t sign e d w in ◆ Indefinite short circuit protection ◆ I/O isolation 1500 VDC ◆ Input filter to meet EN 55022, Class A and FCC, level A without external components ◆ Industry standard footprint ◆ Shielded metal case with insulated baseplate ◆ 3-year product warranty The TEN 15 series is a family of high performance 15W DC/DC converters in a compact 2” x 1” low profile package with industry standard footprint. A high efficiency allows a wide operating temperature range of –40°C to +85°C. A built-in EMI filter is built in to meet EN 55022, class A without any external components. Further standard features include over voltage protection and short-circuit protection. Typical applications for these converters are battery operated equipment, instrumentation, distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required. Models Order code TEN 15-1210 TEN 15-1211 TEN 15-1212 TEN 15-1213 TEN 15-1221 TEN 15-1222 TEN 15-1223 TEN 15-2410 TEN 15-2411 TEN 15-2412 TEN 15-2413 TEN 15-2421 TEN 15-2422 TEN 15-2423 TEN 15-4810 TEN 15-4811 TEN 15-4812 TEN 15-4813 TEN 15-4821 TEN 15-4822 TEN 15-4823 http://www.tracopower.com Input voltage range 9 – 18 VDC (12 VDC nominal) 18 – 36 VDC (24 VDC nominal) 36 – 75 VDC (48 VDC nomial) Output voltage 3.3 VDC 5 VDC 12 VDC 15 VDC ±5 VDC ±12 VDC ±15 VDC 3.3 VDC 5 VDC 12 VDC 15 VDC ±5 VDC ±12 VDC ±15 VDC 3.3 VDC 5 VDC 12 VDC 15 VDC ±5 VDC ±12 VDC ±15 VDC Output current max. 4’000 mA 3‘000 mA 1’250 mA 1‘000 mA ±1500 mA ±625 mA ±500 mA 4’000 mA 3‘000 mA 1‘250 mA 1‘000 mA ±1’500 mA ±625 mA ±500 mA 4‘000 mA 3‘000 mA 1‘250 mA 1‘000 mA ±1‘500 mA ±625 mA ±500 mA Efficiency typ. 79 % 82 % 86 % 86 % 83 % 86 % 84 % 80 % 84 % 85 % 85 % 84 % 86 % 86 % 81 % 83 % 87 % 86 % 85 % 88 % 87 % Page 1 of 4 PDF
Документация на TEN15-4812

Datasheet

Дата модификации: 07.05.2021

Размер: 389 Кб

4 стр.

Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters TEN 15 Series, 15 Watt Features ◆ Wide 2:1 input range ended m m o c ◆ High efficiency up to 88% not re ◆ Extended operating temperature range ign in des w e n r fo –40°C to +85°C ◆ Indefinite short circuit protection ◆ I/O isolation 1500 VDC ◆ Input filter to meet EN 55022, Class A and FCC, level A without external components ◆ Industry standard footprint ◆ Shielded metal case with insulated baseplate ◆ 3-year product warranty The TEN 15 series is a family of high performance 15W DC/DC converters in a compact 2” x 1” low profile package with industry standard footprint. A high efficiency allows a wide operating temperature range of –40°C to +85°C. A built-in EMI filter is built in to meet EN 55022, class A without any external components. Further standard features include over voltage protection and short-circuit protection. Typical applications for these converters are battery operated equipment, instrumentation, distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required. Models Order code TEN 15-1210 TEN 15-1211 TEN 15-1212 TEN 15-1213 TEN 15-1221 TEN 15-1222 TEN 15-1223 TEN 15-2410 TEN 15-2411 TEN 15-2412 TEN 15-2413 TEN 15-2421 TEN 15-2422 TEN 15-2423 TEN 15-4810 TEN 15-4811 TEN 15-4812 TEN 15-4813 TEN 15-4821 TEN 15-4822 TEN 15-4823 http://www.tracopower.com Input voltage range 9 – 18 VDC (12 VDC nominal) 18 – 36 VDC (24 VDC nominal) 36 – 75 VDC (48 VDC nomial) Output voltage 3.3 VDC 5 VDC 12 VDC 15 VDC ±5 VDC ±12 VDC ±15 VDC 3.3 VDC 5 VDC 12 VDC 15 VDC ±5 VDC ±12 VDC ±15 VDC 3.3 VDC 5 VDC 12 VDC 15 VDC ±5 VDC ±12 VDC ±15 VDC Output current max. 4’000 mA 3‘000 mA 1’250 mA 1‘000 mA ±1500 mA ±625 mA ±500 mA 4’000 mA 3‘000 mA 1‘250 mA 1‘000 mA ±1’500 mA ±625 mA ±500 mA 4‘000 mA 3‘000 mA 1‘250 mA 1‘000 mA ±1‘500 mA ±625 mA ±500 mA Efficiency typ. 79 % 82 % 86 % 86 % 83 % 86 % 84 % 80 % 84 % 85 % 85 % 84 % 86 % 86 % 81 % 83 % 87 % 86 % 85 % 88 % 87 % Page 1 of 4 PDF
Документация на серию TEN15

Дата модификации: 17.08.2012

Размер: 235.6 Кб

4 стр.

DC/DC Converter TEN 15 Series 15 Watt Features Wide 2 : 1 Input Range High Efficiency up to 88 % Extended Operating Temperature Range – 40°C to +85°C Indefinite Short-Circuit Protection I/O-Isolation 1500 VDC Input Filter meets EN 55022, Class A and FCC, Level A without external Components Industry Standard Footprint Shielded Metal Case with insulated Baseplate 3 Year Product Warranty The TEN 15 series is a family of high performance 15W DC/DC converters in a compact 2"x1" low profile package with industrystandard footprint. A high efficiency allows a wide operating temperature range of –40°C to 85°C. A built-in EMI filter meets EN 55022, class A without any external components. Further standard features include over voltage protection and short-circuit protection. Typical applications for these converters are battery operated equipment, instrumentation, distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required. Models Ordercode TEN 15-1210 TEN 15-1211 TEN 15-1212 TEN 15-1213 TEN 15-1221 TEN 15-1222 TEN 15-1223 TEN 15-2410 TEN 15-2411 TEN 15-2412 TEN 15-2413 TEN 15-2421 TEN 15-2422 TEN 15-2423 TEN TEN TEN TEN TEN TEN TEN 15-4810 15-4811 15-4812 15-4813 15-4821 15-4822 15-4823 www.tracopower.com Input voltage range Output voltage Output current max. Efficiency typ. 3,3 VDC 5 VDC 12 VDC 15 VDC ± 5 VDC ± 12 VDC ± 15 VDC 4’000 3‘000 1’250 1’000 ± 1‘500 ± 625 ± 500 mA mA mA mA mA mA mA 79 82 86 86 83 86 84 % % % % % % % 18 – 36 VDC 3,3 5 12 15 ±5 ± 12 ± 15 VDC VDC VDC VDC VDC VDC VDC 4’000 3‘000 1’250 1’000 ± 1‘500 ± 625 ± 500 mA mA mA mA mA mA mA 80 84 85 85 84 86 86 % % % % % % % 36 – 75 VDC 3,3 5 12 15 ±5 ± 12 ± 15 VDC VDC VDC VDC VDC VDC VDC 4’000 3‘000 1’250 1’000 ± 1‘500 ± 625 ± 500 mA mA mA mA mA mA mA 81 83 87 86 85 88 87 % % % % % % % 9 – 18 VDC Page 1 of 3 PDF
Документация на серию TEN15

Ten15.PMD

Дата модификации: 23.12.2004

Размер: 79.9 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
