TEN 15-2423WI

TRACO
DC/DC конвертор: 15 Вт; корпус PCB 2x1 inch; выходов 2: 15В @ 0.5А, -15В @ 0.5А; вход: 9...36 [24] В; -40...85 °C; изоляция вх-вых: 1.5 кВ
развернуть ▼ свернуть ▲
Фотография серии TEN15WI

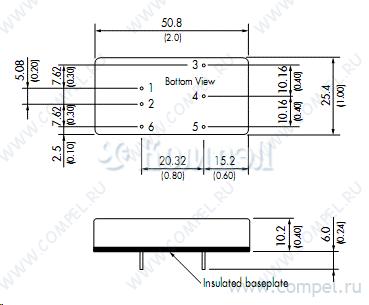

Чертеж серии TEN15WI



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×25.4×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 33

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= RP15-2415DFW (RECOM)

2X1INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — — — — —
A- DKA15A-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- REC15-2415DZ/H2/M (RECOM)

2X1INCH

 — — — — — — — — —
A- URA2415LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — —
A- TEN 20-2423WIN (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2423WIR (TRACO)

2X1INCH 1 шт — — — — — — — —
A- TEN 12-2423 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- NSD15-12D15 (MW)

2X15INCH на поддоне 30 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... перегрузки, перенапряжения, перегрева — — — — — —
A- RP20-2415DFR/P (RECOM)

—

 — — — — — — — — —
A- RP20-2415DFW (RECOM)

2X1INCH

 — — — — — — — — —
A- REC20-2415DZ (RECOM)

2X1INCH ± — — — — — — — — —
A- DKE15B-15 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- VRA2415LD-20WR3 (MORNSUN)

2X1INCH в линейках 10 шт

 — — — — — — —
A- TEN 20-2423 (TRACO)

2X1INCH в линейках 10 шт — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THD 15-2423WIN (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 15 Вт; #: 2; U вх: 9.... — — — — — — — —
A- NSD15-48D15 (MW)

2X15INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... подстройка выхода, компенсация на проводах перегрузки, перенапряжения, перегрева — — — — — —
A- DKA15B-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- URA4815LD-20WHR3 (MORNSUN)

— в линейках 5 шт

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- URA2415YMD-20WR3A4S (MORNSUN)

—

 — — — — — — —
A- URA2415YMD-20WR3 (MORNSUN)

—

 — — — — — — —
A- URA2415YMD-15WR3A4S (MORNSUN)

—

 — — — — — — —
A- URA2415YMD-15WR3A2S (MORNSUN)

—

 — — — — — — —
A- URA2415YMD-15WR3 (MORNSUN)

— 1 шт

 — — — — — — —
A- URA2415YMD-15WHR3 (MORNSUN)

— в линейках 110 шт

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — —
A- DCW12C-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- DCW12B-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- DCW12A-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- DKMW20G-15 (MW)

—

 —
A- DKMW20F-15 (MW)

—

 —
A- DKE15C-15 (MW)

2X2INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — —
A- DKE15A-15 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- DKA15C-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — —
A- URA4815LD-20WR3 (MORNSUN)

2X1INCH в линейках 2 шт — — — — — — —

Файлы 3

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters TEN 15WI Series, 15 Watt Features ◆ Ultra-wide 4:1 input range ◆ High efficiency up to 86 % ◆ Extended operating temperature range UL 60950-1 nded mme o c e r t no –40°C to +85°C max. ign in des w e n r fo ◆ Indefinite short circuit protection ◆ I/O isolation 1500 VDC ◆ Built-in filter meets EN 55022, Class A and FCC, Level A without external components ◆ Remote On/Off ◆ ◆ ◆ ◆ Industry standard pinout Six-side shielded case Lead free design, fully RoHS compliant 3–year product warranty The TEN 15WI series of DC/DC converters, comprising 10 different models, has been designed for a wide range of applications including communications, industrial systems and battery powered equipments. Full SMD-design with use of ceramic chip capacitors guarantees a high reliability and a long lifetime. Other features of this converters are internal filter to meet EN 55022, class A and FCC, level A and an extended temperature range of –40°C to +85°C. Models Ordercode Input voltage range TEN 15-2410WI TEN 15-2411WI TEN 15-2412WI 9 – 36 VDC Output voltage Output current max. Efficiency typ. 3,3 VDC 3’000 mA 78 % 5,1 VDC 2‘950 mA 82 % 12 VDC 1’250 mA 85 % ±12 VDC ±625 mA 85 % TEN 15-2423WI ±15 VDC ±500 mA 86 % TEN 15-4810WI 3,3 VDC 3’000 mA 78 % 5,1 VDC 2‘950 mA 82 % TEN 15-2422WI TEN 15-4811WI TEN 15-4812WI TEN 15-4822WI TEN 15-4823WI http://www.tracopower.com (24 VDC nominal) 18 – 75 VDC (48 VDC nominal) 12 VDC 1’250 mA 85 % ±12 VDC ±625 mA 85 % ±15 VDC ±500 mA 86 % Page 1 of 3 PDF
Документация на серию TEN15WI

Дата модификации: 14.02.2014

Размер: 170 Кб

3 стр.

DC/DC Converters TEN 15WI Series, 15 Watt RoHS compliant Features ◆ Ultra-wide 4:1 Input Range ◆ High Efficiency up to 86% ◆ Extended Operating Temperature Range UL 60950-1 –40 to +85°C max. ◆ Indefinite Short-circuit Protection ◆ I/O-Isolation 1500VDC ◆ Built-inFilter meets EN 55022, Class A and FCC, Level A without external Components ◆ ◆ ◆ ◆ ◆ Remote On/Off Industry Standard Pinout Six-Side shielded Case Lead free Design, fully RoHS compliant 3 Year Product Warranty The TEN 15WI series of DC/DC converters, comprising 10 different models, has been designed for a wide range of applications including communications, industrial systems and battery powered equipments. Full SMD-design with use of ceramic chip capacitors guarantees a high reliability and a long lifetime. Other features of this converters are internal filter to meet EN 55022, class A and FCC, level A and an extended temperature range of -40°C to +85°C. Models Ordercode Input voltage range TEN 15-2410WI TEN 15-2411WI TEN 15-2412WI 9 – 36 VDC Output voltage Output current max. Efficiency typ. 3,3 VDC 3’000 mA 78 % 5,1 VDC 2‘950 mA 82 % 12 VDC 1’250 mA 85 % ± 12 VDC ± 625 mA 85 % TEN 15-2423WI ± 15 VDC ± 500 mA 86 % TEN 15-4810WI 3,3 VDC 3’000 mA 78 % 5,1 VDC 2‘950 mA 82 % TEN 15-2422WI TEN 15-4811WI TEN 15-4812WI TEN 15-4822WI TEN 15-4823WI http://www.tracopower.com (24 VDC nominal) 18 – 75 VDC (48 VDC nominal) 12 VDC 1’250 mA 85 % ± 12 VDC ± 625 mA 85 % ± 15 VDC ± 500 mA 86 % Page  of 3 PDF
Документация на серию TEN15WI

Дата модификации: 20.09.2006

Размер: 89.5 Кб

3 стр.
